Задания на РГР по Электротехнике и электронике

Для студентов специальностей АТП, УИТС

Номер варианта задания:

для студентов гр. 10 АТП – номер студента в списке

для студентов гр. 10 УИТС – номер студента в списке +12

2012

Задача 1

Задача 1 посвящена анализу электрического состояния линейных и нелинейных электрических цепей постоянного тока.

При анализе цепей с несколькими источниками электрической энергии могут использоваться следующие методы:

метод, использующий 1-й и 2-й законы Кирхгофа;
метод контурных токов;
метод эквивалентного генератора;
метод преобразования;
метод наложения (суперпозиции);
метод узловых потенциалов.

При анализе линейной электрической цепи с одним нелинейным элементом используют метод эквивалентного генератора в совокупности с методом пересечения вольт-амперных характеристик.

Задание

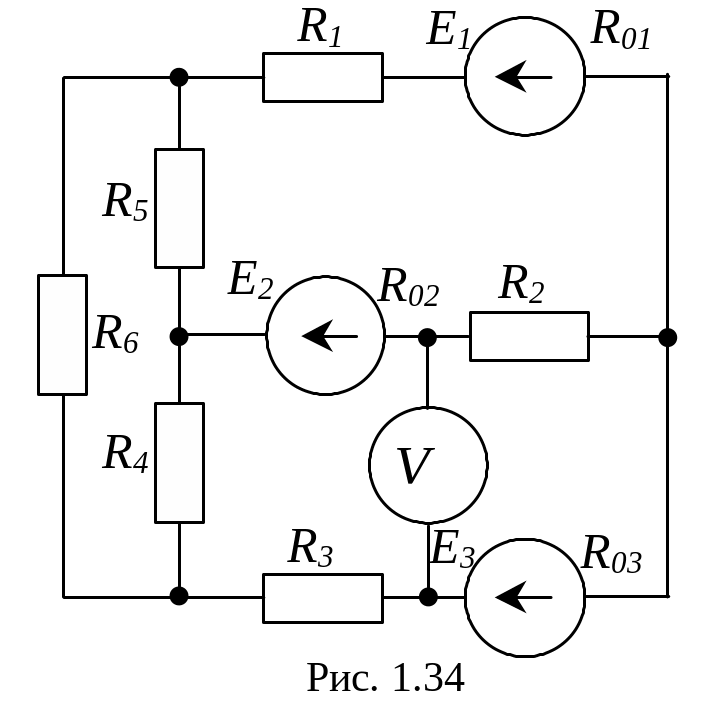

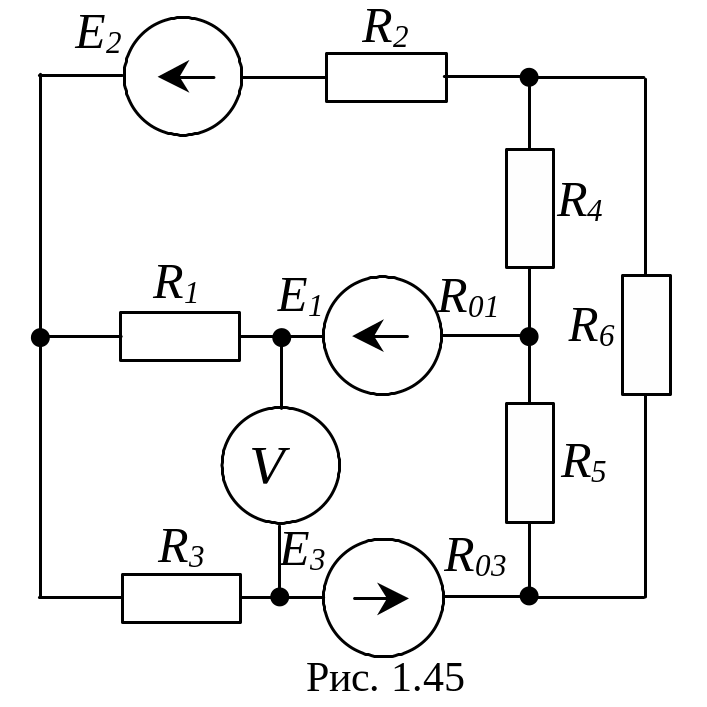

Для соответствующего варианта электрической цепи, схемы которой изображены на рис. 1.1... 1.50, по заданным в табл. 1 сопротивлениям и ЭДС выполнить следующее:

составить систему уравнений по первому и второму законам Кирхгофа, необходимую для определения токов во всех ветвях цепи;
найти токи во всех ветвях цепи, пользуясь методом контурных токов;
определить показание вольтметра и составить баланс мощностей для заданной схемы;
определить ток в резисторе R₆ методом эквивалентного генератора;
в схеме с эквивалентным генератором заменить резистор R₆ нелинейным элементом, сопротивление которого задано выражением , где I – ток через элемент (А), T – температура элемента (ºС). При расчетах температуру нелинейного элемента следует принять равной номеру выполняемого варианта, а диапазон его рабочих напряжений 0…30В;
для полученной цепи, используя ранее определенные параметры эквивалентного генератора, рассчитать и изобразить на одном координатном поле вольт-амперную характеристику нелинейного элемента и нагрузочную характеристику эквивалентного генератора, по которым определить ток через нелинейный элемент и напряжение на нем.

Таблица 1
Номер
Вар.	Рис.	Е₁, В	Е₂, В	Е₃, В	R₀₁, В	R₀₂, В	R₀₃, В	R₁, В	R₂, В	R₃, В	R₄, В	R₅, В	R₆, В
1	1.1	72	18	10	1,0	0,4	-	5	3	8	6	4	4
2	1.2	12	10	36	0,6	0,8	-	2,7	3	3	5	2	7
3	1.3	12	5	8	0,6	-	1,0	9,0	4	3	12	1	5
4	1.4	9	25	10	0,3	-	0,8	2,5	4	2	5	2	6
5	1.5	15	22	10	-	0,2	0,2	4,2	5	8	5	8	4
6	1.6	54	16	4	0,8	1,0	-	3,5	5	3	6	5	3
Продолжение табл. 1
Номер
Вар.	Рис.	Е₁, В	Е₂, В	Е₃, В	R₀₁, В	R₀₂, В	R₀₃, В	R₁, В	R₂, В	R₃, В	R₄, В	R₅, В	R₆, В
7	1.7	36	6	25	0,2	-	1,2	2,0	6	6	4	3	1
8	1.8	3	20	32	0,8	-	0,8	3,0	6	4	15	3	3
9	1.9	12	4	28	-	0,4	0,5	6,0	3	2	3	1	1
10	1.10	30	9	30	-	0,6	0,8	2,5	3	4	13	10	2
11	1.11	10	24	24	0,9	1,2	-	3,5	1	1	2	10	4
12	1.12	5	8	4	0,4	-	0,7	4,5	4	6	1	10	5
13	1.13	40	12	10	0,8	0,3	-	5,0	8	2	4	6	2
14	1.14	8	36	4	-	0,8	1,2	8,0	3	1	2	6	9
15	1.15	22	6	25	-	0,2	0,6	3,0	2	8	3	7	8
16	1.16	55	6	32	0,8	-	0,7	1,0	4	1	2	8	6
17	1.17	36	12	28	0,9	-	0,5	1,0	5	10	6	12	4
18	1.18	16	48	9	0,2	0,6	-	2,0	6	4	4	2	2
19	1.19	14	30	30	0,8	1,4	-	1,5	7	3	8	1	3
20	1.20	5	6	24	-	0,4	1,2	1,2	10	8	8	4	3
21	1.21	10	63	4	1,2	0,6	-	3,0	8	3	6	12	3
22	1.22	55	27	10	1,3	-	1,2	5,0	6	3	5	2	2
23	1.23	36	9	18	0,7	1,5	-	2	4	2	12	5	1
24	1.24	16	66	6	-	0,4	0,4	8	5	8	5	7	3
25	1.25	14	30	9	0,5	-	0,5	4	3	6	5	6	4
26	1.26	20	16	6	-	1,0	0,8	9	2	3	6	8	5
27	1.27	5	32	12	0,8	-	0,8	5	1	6	4	1	5
28	1.28	10	10	40	0,4	-	0,5	6	1	4	15	2	2
29	1.29	6	25	36	-	0,6	0,8	3,5	2	2	3	3	2
30	1.30	21	40	4	0,9	1,2	-	4	2	4	13	2	1
31	1.31	4	24	6	0,1	1,1	-	5	4	1	2	10	6
32	1.32	4	18	9	0,4	-	0,7	2,7	8	6	4	4	4
33	1.33	16	10	27	0,8	0,3	-	9,0	3	2	1	2	7
34	1.34	48	5	6	-	0,8	1,2	2,5	2	1	2	1	5
35	1.35	12	25	3	-	0,2	0,6	4,2	2	8	1	2	6
36	1.36	12	16	24	0,8	-	0,7	3,5	4	1	1	5	3
37	1.37	8	6	9	0,9	-	0,5	2,0	5	10	7	3	1
38	1.38	6	20	25	0,2	0,6	-	3,0	6	4	2	3	3
39	1.39	21	4	10	0,8	1,4	-	6,0	7	3	4	1	1
40	1.40	4	9	18	-	0,4	1,2	2,5	10	8	3	10	2
Окончание табл. 1
Номер
Вар.	Рис.	Е₁, В	Е₂, В	Е₃, В	R₀₁, В	R₀₂, В	R₀₃, В	R₁, В	R₂, В	R₃, В	R₄, В	R₅, В	R₆, В
41	1.41	4	24	6	1,2	0,6	-	3,5	8	1	4	10	4
42	1.42	16	8	9	1,3	-	1,2	4,5	6	1	2	10	5
43	1.43	48	12	6	0,7	1,5	-	8	4	2	1	6	2
44	1.44	12	36	12	-	0,4	0,4	4	5	2	4	6	9
45	1.45	12	6	40	0,5	-	0,5	9	3	1	2	7	8
46	1.46	8	6	36	-	1,0	0,8	5	2	3	2	8	6
47	1.47	52	12	4	1,0	-	1,2	1	1	1	6	12	4
48	1.48	12	48	6	1,2	0,9	-	6	1	3	4	2	2
49	1.49	12	30	9	-	0,8	0,8	3,5	2	2	8	1	3
50	1.50	9	6	27	-	0,7	1,2	4	2	3	8	4	3
51	1.1	32	15	19	0,7	0,5	-	6	7	4	3	9	2
52	1.2	22	14	35	0,5	0,9	-	4,7	4	3	6	3	7
53	1.3	15	5	9	1,6	-	1,1	9,0	4	5	15	1	5
54	1.4	12	25	11	0,2	-	0,8	1,5	4	4	5	3	6
55	1.5	14	22	9	-	0,7	0,6	4,2	5	10	5	11	4
56	1.6	54	18	5	0,8	1,3	-	2,5	7	3	4	5	3
57	1.7	39	6	35	0,2	-	2,2	2,0	29	6	3	3	8
58	1.8	15	20	22	0,8	-	0,9	2,0	6	9	15	5	3
59	1.9	14	9	38	-	0,3	0,5	5,0	3	10	3	14	1
60	1.10	19	9	20	-	0,6	0,8	1,5	4	4	15	10	2
61	1.11	12	24	65	0,9	1,2	-	3,5	1	100	20	10	40
62	1.12	50	18	40	0,4	-	0,7	4,5	12	6	14	10	15
63	1.13	30	22	14	0,8	0,3	-	3,0	8	5	4	9	2
64	1.14	9	32	5	-	0,3	0,2	3,0	7	1	4	11	9
65	1.15	20	8	22	-	0,4	0,8	3,0	2	18	30	27	22
66	1.16	51	9	12	0,8	-	0,9	2,0	4	5	2	6	6
67	1.17	39	15	18	0,9	-	0,5	1,0	5	14	6	16	4
68	1.18	16	48	90	0,2	0,7	-	3,0	6	4	7	2	3
69	1.19	12	30	20	0,8	1,4	-	1,5	6	3	9	1	4
70	1.20	15	26	24	-	0,4	1,2	1,2	20	9	8	5	3
71	1.21	15	33	41	1,2	0,6	-	3,0	80	43	60	12	3
72	1.22	35	22	9	1,3	-	1,2	2,0	9	3	15	2	2
73	1.23	26	19	8	0,7	1,5	-	2	9	2	10	5	7
74	1.24	12	33	16	-	0,4	0,4	2,3	5	18	5	5	3
75	1.25	12	40	19	0,4	-	0,5	4	7	6	8	6	7
76	1.26	35	19	6	-	1,0	0,8	10	8	3	6	9	5
77	1.27	15	32	22	0,8	-	0,8	5	3	6	5	1	6
78	1.28	24	10	40	0,4	-	0,5	6	6	4	14	3	2
79	1.29	60	25	36	-	0,6	0,8	3,5	12	2	32	3	6
80	1.30	11	20	3	0,3	1,6	-	4	9	5	13	7	4
81	1.41	10	63	4	1,2	0,6	-	3,0	8	3	6	12	3
82	1.42	55	27	10	1,3	-	1,2	5,0	6	3	5	2	2
83	1.43	36	9	18	0,7	1,5	-	2	4	2	12	5	1
84	1.44	16	66	6	-	0,4	0,4	8	5	8	5	7	3
85	1.45	14	30	9	0,5	-	0,5	4	3	6	5	6	4
86	1.46	20	16	6	-	1,0	0,8	9	2	3	6	8	5

Задача 2

Задача 2 посвящена анализу нелинейных магнитных цепей постоянного тока с изменяющейся конфигурацией и определению параметров намагничивающей обмотки, требуемых для выполнения заданных условий.

При анализе нелинейной магнитной цепи используется закон полного тока в совокупности с определением напряженностей магнитного поля на различных участках магнитной цепи по кривым намагничивания, заданным графически или таблично.

Задание

Для изображенного на рис. 2.1 электромеханического устройства с заданными в табл. 2.1 параметрами определить:

– напряжение и число витков обмотки, выполненной из медного провода заданного диаметра, необходимое для гарантированного притягивания подвижной части магнитопровода к неподвижной;

– напряжение обмотки с определенными в п.1 параметрами, при котором произойдет отпускание подвижной части магнитопровода от неподвижной.

Рис. 2.1

Примечания:

– номинальная плотность тока в обмотке из медного провода:

J=2,5 А/мм²;

– удельное сопротивление меди: ρ=0,018 мкОмм;

– абсолютная магнитная проницаемость воздуха µ₀=4π10^-7 Гн/м;

– средняя длина подвижной части магнитопровода: L₃=L₁+a₃;

– глубина всех элементов магнитопровода равна а₃;

– массой подвижной части магнитопровода и изменением силы тяги пружин при изменении их длины пренебречь;

– магнитными потоками рассеяния пренебречь;

– при расчете длины провода намагничивающей обмотки запроектировать ее 20% ‑й технологический запас.

Таблица 2.1
	Геометрические параметры магнитопровода						Диаметр провода обмотки d, мм	Кривая намагнич. неподвиж. части	Кривая намагнич. подвижной части	Сила тяги пружины F, H
№ вар	L₁, мм	L₂, мм	a₁, мм	a₂, мм	a₃, мм	δ, мм	Диаметр провода обмотки d, мм	Кривая намагнич. неподвиж. части	Кривая намагнич. подвижной части	Сила тяги пружины F, H
1	57	25	6	3	4	0,1	0,8	Рис. 2.2	Табл. 2.1.2	10
2	55	20	6	4	5	0,2	0,8	Рис. 2.3	Табл. 2.1.3	15
3	60	20	6	4	5	0,3	0,8	Рис. 2.4	Табл. 2.1.4	17
4	65	20	6	4	5	0,4	0,8	Рис. 2.3	Табл. 2.1.1	18
5	50	30	5	7	6	0,3	0,7	Рис. 2.2	Табл. 2.1.2	25
6	40	30	5	7	6	0,2	0,7	Рис. 2.3	Табл. 2.1.3	22
7	45	30	5	7	6	0,5	0,7	Рис. 2.4	Табл. 2.1.4	27
8	55	30	5	7	6	0,6	0,7	Рис. 2.3	Табл. 2.1.1	30
9	52	25	7	6	4	0,3	0,9	Рис. 2.2	Табл. 2.1.2	20
10	44	25	7	6	4	0,2	0,9	Рис. 2.3	Табл. 2.1.3	18
11	48	25	7	6	4	0,5	0,9	Рис. 2.4	Табл. 2.1.4	19
12	57	25	7	6	4	0,6	0,9	Рис. 2.3	Табл. 2.1.1	21
13	50	30	5	7	6	0,3	0,85	Рис. 2.2	Табл. 2.1.2	31
14	40	30	5	7	6	0,2	0,85	Рис. 2.3	Табл. 2.1.3	33
15	45	30	5	7	6	0,5	0,85	Рис. 2.4	Табл. 2.1.4	29
16	55	30	5	7	6	0,4	0,85	Рис. 2.3	Табл. 2.1.1	32
17	55	22	6	3	4	0,2	1	Рис. 2.2	Табл. 2.1.2	11
18	60	22	6	3	4	0,3	1	Рис. 2.3	Табл. 2.1.3	9
19	48	22	6	3	4	0,4	1	Рис. 2.4	Табл. 2.1.4	10
20	52	22	6	3	4	0,1	1	Рис. 2.3	Табл. 2.1.1	12
21	52	25	5	6	4	0,3	0,95	Рис. 2.3	Табл. 2.1.2	15
22	44	25	5	6	4	0,2	0,95	Рис. 2.4	Табл. 2.1.3	14
23	55	30	5	7	6	0,6	0,75	Рис. 2.4	Табл. 2.1.4	30
24	52	25	5	6	4	0,3	0,95	Рис. 2.3	Табл. 2.1.1	16
25	44	25	5	6	4	0,2	0,95	Рис. 2.2	Табл. 2.1.3	11
Окончание табл. 2.1
	Геометрические параметры магнитопровода						Диаметр провода обмотки d, мм	Кривая намагнич. неподвиж. части	Кривая намагнич. подвижной части	Сила тяги пружины F, H
№ вар	L₁, мм	L₂, мм	a₁, мм	a₂, мм	a₃, мм	δ, мм	Диаметр провода обмотки d, мм	Кривая намагнич. неподвиж. части	Кривая намагнич. подвижной части	Сила тяги пружины F, H
26	48	25	5	6	4	0,5	0,95	Рис. 2.3	Табл. 2.1.2	12
27	57	25	5	6	4	0,6	0,95	Рис. 2.4	Табл. 2.1.3	14
28	50	30	5	7	6	0,3	0,8	Рис. 2.3	Табл. 2.1.4	35
29	40	30	5	7	6	0,2	0,8	Рис. 2.2	Табл. 2.1.1	33
30	45	30	5	7	6	0,5	0,8	Рис. 2.3	Табл. 2.1.2	29
31	55	30	5	7	6	0,4	0,8	Рис. 2.4	Табл. 2.1.3	35
32	55	22	5	3	4	0,2	1,05	Рис. 2.4	Табл. 2.1.4	10
33	87	25	7	6	4	0,6	0,55	Рис. 2.3	Табл. 2.1.1	18
34	80	30	4	5	6	0,3	0,65	Рис. 2.2	Табл. 2.1.2	22
35	70	30	4	5	6	0,2	0,75	Рис. 2.3	Табл. 2.1.3	24
36	75	30	4	5	6	0,5	0,8	Рис. 2.4	Табл. 2.1.4	26
37	85	30	4	5	6	0,4	0,85	Рис. 2.3	Табл. 2.1.1	28
38	65	22	6	8	7	0,2	0,4	Рис. 2.2	Табл. 2.1.2	40
39	67	22	6	8	7	0,3	0,5	Рис. 2.3	Табл. 2.1.3	45
40	78	22	6	8	7	0,4	0,6	Рис. 2.4	Табл. 2.1.4	50
41	82	22	6	8	7	0,1	0,7	Рис. 2.4	Табл. 2.1.1	53
42	72	25	5	6	7	0,3	0,95	Рис. 2.3	Табл. 2.1.2	35
43	45	30	6	7	9	0,5	0,8	Рис. 2.2	Табл. 2.1.3	60
44	55	30	6	7	9	0,4	0,8	Рис. 2.3	Табл. 2.1.4	55
45	55	22	5	7	8	0,2	1,05	Рис. 2.4	Табл. 2.1.1	50
46	87	25	7	7	8	0,6	0,55	Рис. 2.3	Табл. 2.1.2	45
47	80	30	4	6	7	0,3	0,65	Рис. 2.2	Табл. 2.1.3	35
48	70	30	4	6	7	0,2	0,75	Рис. 2.3	Табл. 2.1.4	40
49	75	30	4	6	7	0,5	0,8	Рис. 2.4	Табл. 2.1.1	37
50	45	30	5	7	6	0,5	0,85	Рис. 2.2	Табл. 2.1.3	32
51	55	30	5	7	6	0,4	0,4	Рис. 2.2	Табл. 2.1.2	10
52	55	22	5	3	4	0,2	0,4	Рис. 2.3	Табл. 2.1.3	15
53	87	25	7	6	4	0,6	0,4	Рис. 2.4	Табл. 2.1.4	17
54	80	30	4	5	6	0,3	0,4	Рис. 2.3	Табл. 2.1.1	18
55	70	30	4	5	6	0,2	0,4	Рис. 2.2	Табл. 2.1.2	25
56	75	30	4	5	6	0,5	0,45	Рис. 2.3	Табл. 2.1.3	22
57	85	30	4	5	6	0,4	0,45	Рис. 2.4	Табл. 2.1.4	27
58	65	22	6	8	7	0,2	0,45	Рис. 2.3	Табл. 2.1.1	30
59	67	22	6	8	7	0,3	0,45	Рис. 2.2	Табл. 2.1.2	20
60	78	22	6	8	7	0,4	0,45	Рис. 2.3	Табл. 2.1.3	18
61	82	22	6	8	7	0,1	0,5	Рис. 2.4	Табл. 2.1.4	19
62	72	25	5	6	7	0,3	0,5	Рис. 2.3	Табл. 2.1.1	21
63	45	30	6	7	9	0,5	0,5	Рис. 2.2	Табл. 2.1.2	31
64	55	30	6	7	9	0,4	0,5	Рис. 2.3	Табл. 2.1.3	33
65	55	22	5	7	8	0,2	0,55	Рис. 2.4	Табл. 2.1.4	29
66	87	25	7	7	8	0,6	0,6	Рис. 2.3	Табл. 2.1.1	32
67	80	30	4	6	7	0,3	0,6	Рис. 2.2	Табл. 2.1.2	11
68	70	30	4	6	7	0,2	0,6	Рис. 2.3	Табл. 2.1.3	9
69	75	30	4	6	7	0,5	0,6	Рис. 2.4	Табл. 2.1.4	10
70	44	25	7	6	4	0,2	0,65	Рис. 2.3	Табл. 2.1.1	12
71	48	25	7	6	4	0,5	0,65	Рис. 2.3	Табл. 2.1.2	15
72	57	25	7	6	4	0,6	0,65	Рис. 2.4	Табл. 2.1.3	14
73	50	30	5	7	6	0,3	0,65	Рис. 2.4	Табл. 2.1.4	30
74	40	30	5	7	6	0,2	0,65	Рис. 2.3	Табл. 2.1.1	16
75	45	30	5	7	6	0,5	0,65	Рис. 2.2	Табл. 2.1.3	11
76	55	30	5	7	6	0,4	0,7	Рис. 2.3	Табл. 2.1.2	12
77	55	22	6	3	4	0,2	0,7	Рис. 2.4	Табл. 2.1.3	14
78	60	22	6	3	4	0,3	0,7	Рис. 2.3	Табл. 2.1.4	35
79	48	22	6	3	4	0,4	0,7	Рис. 2.2	Табл. 2.1.1	33
80	52	22	6	3	4	0,1	0,7	Рис. 2.3	Табл. 2.1.2	29
81	55	30	5	7	6	0,4	0,4	Рис. 2.3	Табл. 2.1.2	10
82	55	22	5	3	4	0,2	0,4	Рис. 2.4	Табл. 2.1.3	15
83	87	25	7	6	4	0,6	0,4	Рис. 2.1	Табл. 2.1.4	17
84	80	30	4	5	6	0,3	0,4	Рис. 2.2	Табл. 2.1.1	18
85	70	30	4	5	6	0,2	0,4	Рис. 2.3	Табл. 2.1.2	25
86	75	30	4	5	6	0,5	0,45	Рис. 2.4	Табл. 2.1.3	22

Таблица 2.1.1

H, A/м	0	80	120	200	400	1200	2000	4000	12000	15000	20000
В, Тл	0	0,6	0,8	1	1,15	1,4	1,45	1,55	1,75	1,8	1,9

Таблица 2.1.2

H, A/м	0	100	200	300	1000	5000	10000	15000	25000	50000
В, Тл	0	0,3	0,5	0,7	1	1,5	1,8	1,9	2	2,1

Таблица 2.1.3

H, A/м	0	50	100	200	400	1000	5000	10000	20000	50000
В, Тл	0	0,6	1	1,2	1,4	1,5	1,7	1,8	1,9	2

Таблица 2.1.4

H, A/м	0	1000	2000	4000	5000	7000	15000	20000	30000	50000
В, Тл	0	0,4	0,6	0,8	0,9	1	1,3	1,45	1,6	1,8

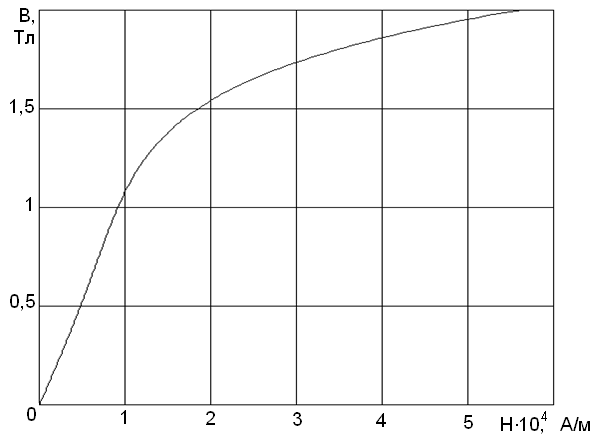

Рис. 2.2. Кривая намагничивания магнитопровода

Рис. 2.3. Кривая намагничивания магнитопровода

Рис. 2.4. Кривая намагничивания магнитопровода

1 / 31 2 3 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
13.08.20194.37 Mб15Задание С1+C2.doc
#
13.08.201917.42 Mб40Задание С3+C4+C5+C6+C7.doc
#
16.05.201526.32 Кб89задание1.docx
#
16.05.2015481.64 Кб7Задание1_Курсовая_З13-АТП1.pdf
#
16.05.201520.9 Кб86задание2.docx
#
21.11.20194.66 Mб9Задания на РГР электротехника.doc
#
16.05.2015770.77 Кб40Задания-рефераты - 2010.pdf
#
09.11.2018276.99 Кб10Задачи по программированию.doc
#
30.07.2019261.28 Кб5Задачи Цуленевой.docx
#
13.11.2019749.06 Кб4Заземление.doc
#
16.05.2015259.07 Кб8Закон Фитса (1я контр).doc
