Федеральное агентство связи
ГОУ ВПО «Сибирский государственный университет телекоммуникаций и информатики»
Уральский технический институт связи и информатики (филиал)
Расчёт усилителей на биполярных транзисторах
Курсовая работа по дисциплине «Основы схемотехники»
Пояснительная записка
210404 000000 008 ПЗ
Руководитель |
|
В. А. Матвиенко |
канд. техн. наук, доцент |
|
|
|
|
|
Студент группы АЕ -62 |
|
А. О. Грачев |
Екатеринбург
2008
Содержание
Цель курсовой работы |
3 |
|
4 |
|
6 |
|
9 |
|
10 |
|
12 |
по переменному току |
13 |
|
14 |
|
15 |
|
16 |
Заключение |
18 |
Библиографический список |
19 |
Приложение |
20 |
Цель курсовой работы
Целью курсовой работы является закрепление знаний, полученных при изучении дисциплины «Основы схемотехники», в получении опыта разработки и расчета основных характеристик усилительных каскадов.
В ходе выполнения курсовой работы необходимо для заданного типа транзистора выписать паспортные параметры и статические характеристики, в соответствии со схемой включения и величинами элементов схемы усилительного каскада выбрать положение режима покоя, для которого рассчитать величины элементов эквивалентных схем транзистора и малосигнальные параметры транзистора, графо-аналитическим методом определить параметры усилительного каскада.
1. Задание на курсовую работу Исходные данные:
|
КТ203В |
|
12 В |
|
2,7 кОм |
|
3,9 кОм |
Описание транзистора: кремниевый эпитаксиально-планарный p-n-p транзистор предназначен для работы в схемах усиления и генерирования колебаний в диапазоне до 5 МГц, в стабилизаторах напряжения, в схемах переключения и в других схемах.
Корпус металлический, герметичный, с гибкими выводами. Масса транзистора не более 0.5 г [2].
Электрические параметры:
Наименование |
Обозначение |
Значения |
Режим измерения |
||||
MIN |
MAX |
Uк, В |
Iк, мА |
Iэ, мА |
f, МГц |
||
Обратный ток коллектора, мкА:
|
Iкбо |
|
1 15 1
|
15 10 15 |
|
|
|
Обратный ток эмиттера, мкА |
Iэбо |
|
1
|
|
|
|
|
Напряжение насыщения коллектор-эмиттер (Iб=4 мА), В |
UКЭ нас |
|
0,5 |
|
20 |
|
|
Входное сопротивление транзистора в режиме малого сигнала, Ом |
h11б |
|
300 |
15 |
|
1 |
1 |
Коэффициент передачи тока в режиме малого сигнала в схеме с ОЭ:
|
h21э |
30 30 15 |
200 400 200 |
5 5 5 |
|
1 1 1 |
1 1 1 |
Емкость коллекторного перехода, пФ |
Ск |
|
10 |
5 |
|
|
104 |
Предельная частота коэффициента передачи тока, МГц |
fh21б |
5 |
|
5 |
|
|
104 |
Максимально допустимые параметры:
постоянный ток коллектора Iк max = 10 мА;
импульсный ток коллектора Iк,и max =50 мА (tи =10 мкс,Q≥10);
среднее значение тока эмиттера в импульсном режиме IЭ, и ср = 10 мА
(tи =10 мкс,Q≥10);
постоянное напряжение эмиттер-база Uэбmax = 10 В;
постоянное напряжение коллектор-база:
при Тс = -60…+75 0С, Uкбmax = 15 В;
при Тс = +125 0С, Uкбmax = 10 В;
постоянное напряжение коллектор-эмиттер Uкэ max :
при Тс = -60…+75 0С, Uкэ max = 15 В;
при Тс = +125 0С, Uкэ max = 10 В;
постоянная рассеиваемая мощность коллектора:
при Тс = -60…+75 0С, Pк max = 150 мВт;
при Тс = +125 0С, Pк max =60 мВт;
температура перехода Т п мах = 1500С;
допустимая температура окружающей среды -60…+125 0С.
Гарантируются при температуре окружающей среды Тс= -60…+125 0С.
2. Построение нагрузочной прямой по постоянному току
На семействе выходных характеристик построим нагрузочную прямую по постоянному току. Воспользуемся схемой с общим эмиттером и эмиттерной стабилизацией рабочей точки. Нагрузочная прямая строится по уравнению:
Найдем Rэ:
Rэ = 0,2×Rк = 0,2×2,7×103 = 540 Ом.
Номинальное значение Rэ = 560 Ом.
Построение нагрузочной прямой по постоянному току:
Iк = 0, Uкэ = Еп = 12 В;
Uкэ = 0,
КТ203Б имеет ∆Iб = 20 мкА

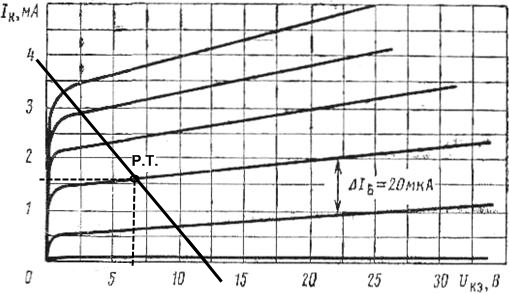

Рис 1. Семейство выходных характеристик транзистора
Рис 2. Входные характеристики транзистора
Выбираем рабочую точку на середине нагрузочной прямой, тогда
Uкэ0 = 6, 5 В, Iк0 = 1,6 мА.
Зафиксируем параметры режима покоя:
Iб0 = 0,04 мА.
Uбэ0 = 0,56 В.
Выберем ток делителя Iд, протекающего через R2, из условия Iд = 5 × Iб0, и определим величины резисторов R1, R2 по следующим соотношениям:
Iд = 5 × 0,04×10-3 = 0,2 мА.
URэ = Iэ × Rэ Iко×Rэ = 1,6×10-3×540 = 0,86 В
UR2 = Uбэ0 + URэ = 0,56 + 0,86 = 1,42 B
Номинальное значение R1 = 43 кОм.
Номинальное значение R2 = 6,8 кОм.

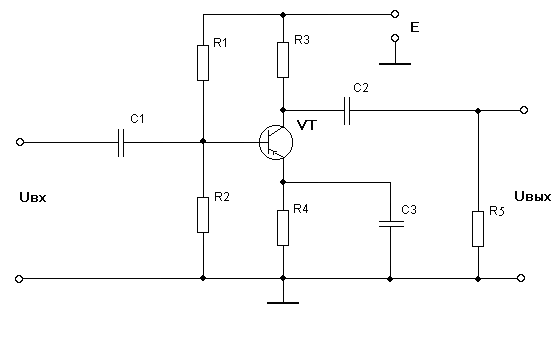

Рис 3.Схема транзистора с общим эмиттером и эмиттерной стабилизацией
