Справочные данные о цифровом запоминающем осциллографе TDS-2012B

Сбор данных

Кнопка ACQUIRE (Сбор данных) позволяет задать один из 3-х режимов формирования данных для построения изображения:

- Sample (Выборка) – используется для регистрации и правильного отображения большинства сигналов; режим по умолчанию;

- Peak Detect (Пиковая детекция) – служит для обнаружения всплесков и снижения вероятности возникновения искажений при отображении сигнала;

- Average (Усреднение) – Используется для снижения уровня случайных или некоррелированных шумов в отображаемом сигнале. Количество периодов усреднения задается пользователем: 4, 16, 64, 128.

Для установки режимов формирования данных нажмите кнопку СБОР ДАННЫХ и выберите нужный кнопками с правой стороны экрана.

Основные понятия

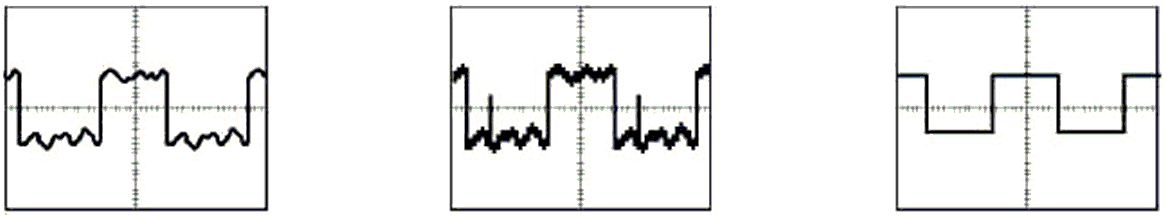

При анализе прямоугольного сигнала, содержащего скачкообразные узкие всплески, форма отображаемого сигнала будет изменяться в зависимости от выбранного режима регистрации данных.

Sample (Выборка)	Peak Detect (Пиковая детекция)	Average (Усреднение)

Sample (Выборка). В режиме сбора данных Sample (Выборка) выполняется сбор 2500 отсчетов и их отображение в соответствии с настройкой СЕК/ДЕЛ. Этот режим выборки используется по умолчанию.

Интервалы сбора отсчетов (2500)

• Точки отсчетов

В режиме выборки регистрируется один отсчет в каждом интервале.

В осциллографе максимальная частота дискретизации равна 1 ГГц. Поэтому при настройке его на 100 нс и менее осциллограф не регистрирует 2500 отсчетов. В этом случае цифровой процессор сигналов интерполирует точки, лежащие между точками выборки, так, чтобы обеспечить запись осциллограммы длиной 2500 точек.

Peak Detect (Пиковая детекция). Режим сбора данных Peak Detect (Пиковая детекция) используется для обнаружения всплесков длительностью 10 нс и снижения вероятности возникновения искажений при отображении сигнала. Данный режим может эффективно использоваться при значении СЕК/ДЕЛ 5 мс/деление или более.

Интервалы пиковой детекции (1250)

• Отображаемые точки отсчетов

В режиме пиковой детекции в каждом интервале регистрируются максимальные и минимальные значения сигнала.

ПРИМЕЧАНИЕ. При выборе для параметра СЕК/ДЕЛ значения 2,5 мс/деление или менее режим регистрации данных изменяется на Sample (Выборка), поскольку частота дискретизации достаточно высокая и использовать пиковую детекцию нет необходимости. При переходе в режим сбора данных Sample (Выборка) сообщение об этом не отображается.

При наличии в сигнале высокого уровня шумов его осциллограмма при пиковой детекции содержит большие черные области. Для улучшения качества изображения данные области отображаются заштрихованными диагональными линиями.

Обычное изображение сигнала в режиме пиковой детекции	Обычное изображение сигнала в режиме пиковой детекции в моделях TDS1000B/2000B

Average (Усреднение). Сбор данных в режиме «усреднение» используется для снижения случайных или некоррелированных шумов в сигнале, который требуется отобразить. Данные регистрируются в режиме выборки, а затем производится усреднение полученных сигналов.

При использовании данного режима необходимо выбрать количество периодов для усреднения (4, 16, 64 или 128).

Кнопка ПУСК/СТОП. Для запуска непрерывной регистрации сигнала нажмите кнопку ПУСК/СТОП. Для прекращения регистрации повторно нажмите данную кнопку.

Кнопка ОДИНОЧН ЗАПУСК. Для однократного запуска регистрации сигнала нажмите кнопку ОДИНОЧН ЗАПУСК. При каждом нажатии кнопки ОДИНОЧН ЗАПУСК осциллограф заново начинает регистрацию сигнала. После обнаружения осциллографом события запуска производится регистрация сигнала с последующей остановкой.

Режим регистрации	Кнопка ОДИНОЧН ЗАПУСК
Sample (Выборка), Peak Detect (Пиковая детекция)	Регистрация отсчетов завершается после сбора одного цикла отсчетов
Average (Усреднение)	Регистрация завершается после сбора заданного числа циклов отсчетов

Отображение в режиме сканирования. Для непрерывного просмотра медленно изменяющегося сигнала можно использовать режим регистрации Horizontal Scan (Горизонтальное сканирование), называемый также режимом прокрутки. На экране слева направо будут отображаться изменения осциллограммы сигнала, удаляя с экрана старые точки осциллограммы и отображая на их месте новые. Движущаяся по экрану пустая область шириной в одно деление разделяет новую и старую части осциллограммы.

Осциллограф переходит в режим сканирования при выборе с помощью ручки СЕК/ДЕЛ значения 100 мс/дел. или более и выборе команды Auto Mode (Автоматический режим) в меню синхронизации.

Для отключения режима сканирования нажмите кнопку МЕНЮ СИНХ и выберите для параметра Mode (Режим) значение Normal (Обычный).

Остановка регистрации. При выполнении регистрации данных изменения сигнала отображаются на экране. Прекращение регистрации (при нажатии кнопки ПУСК/СТОП) останавливает обновление осциллограммы. В любом режиме имеется возможность изменять масштаб и положение осциллограммы на экране с помощью органов управления.
