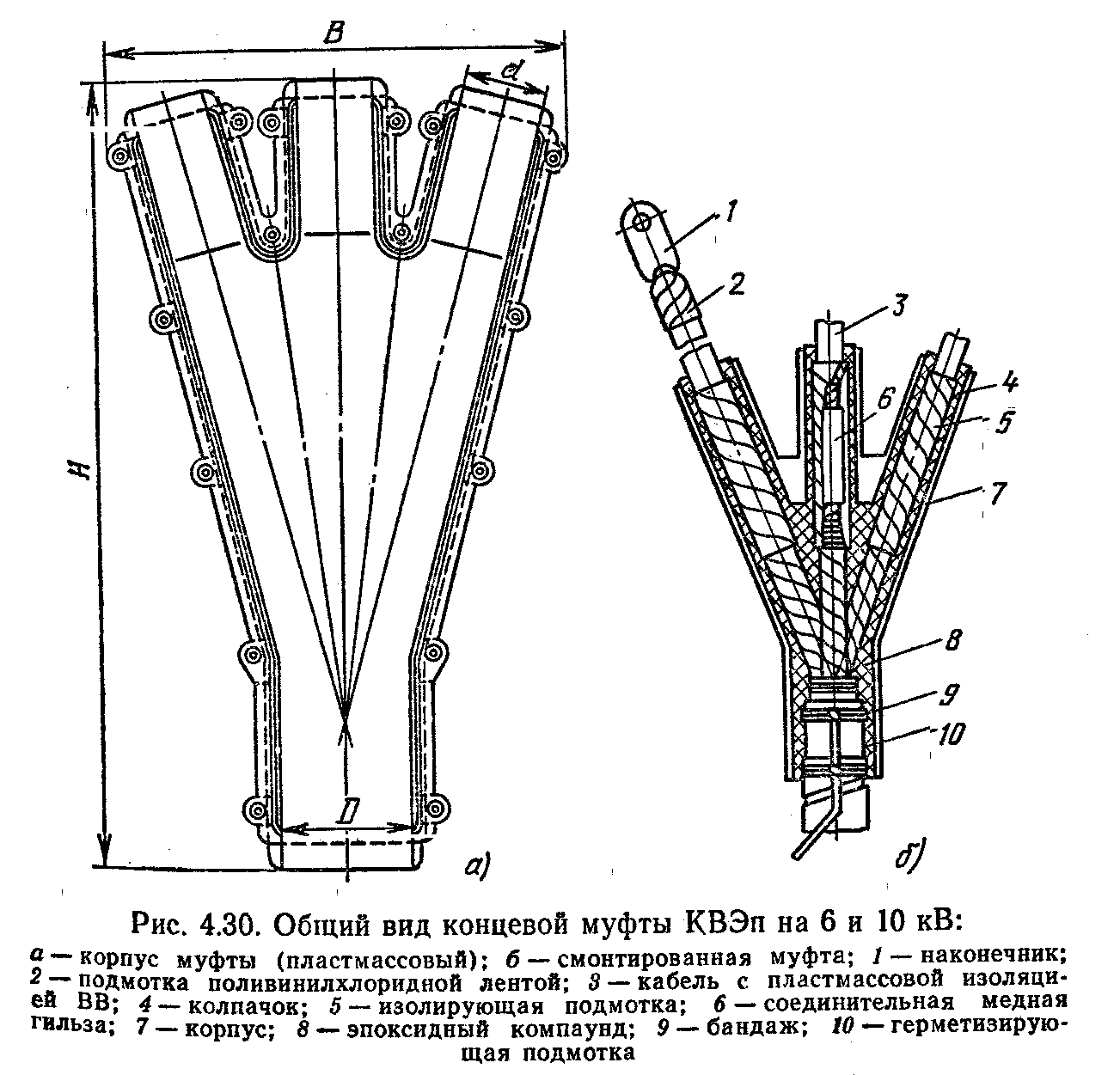

Выбор концевой кабельной муфты

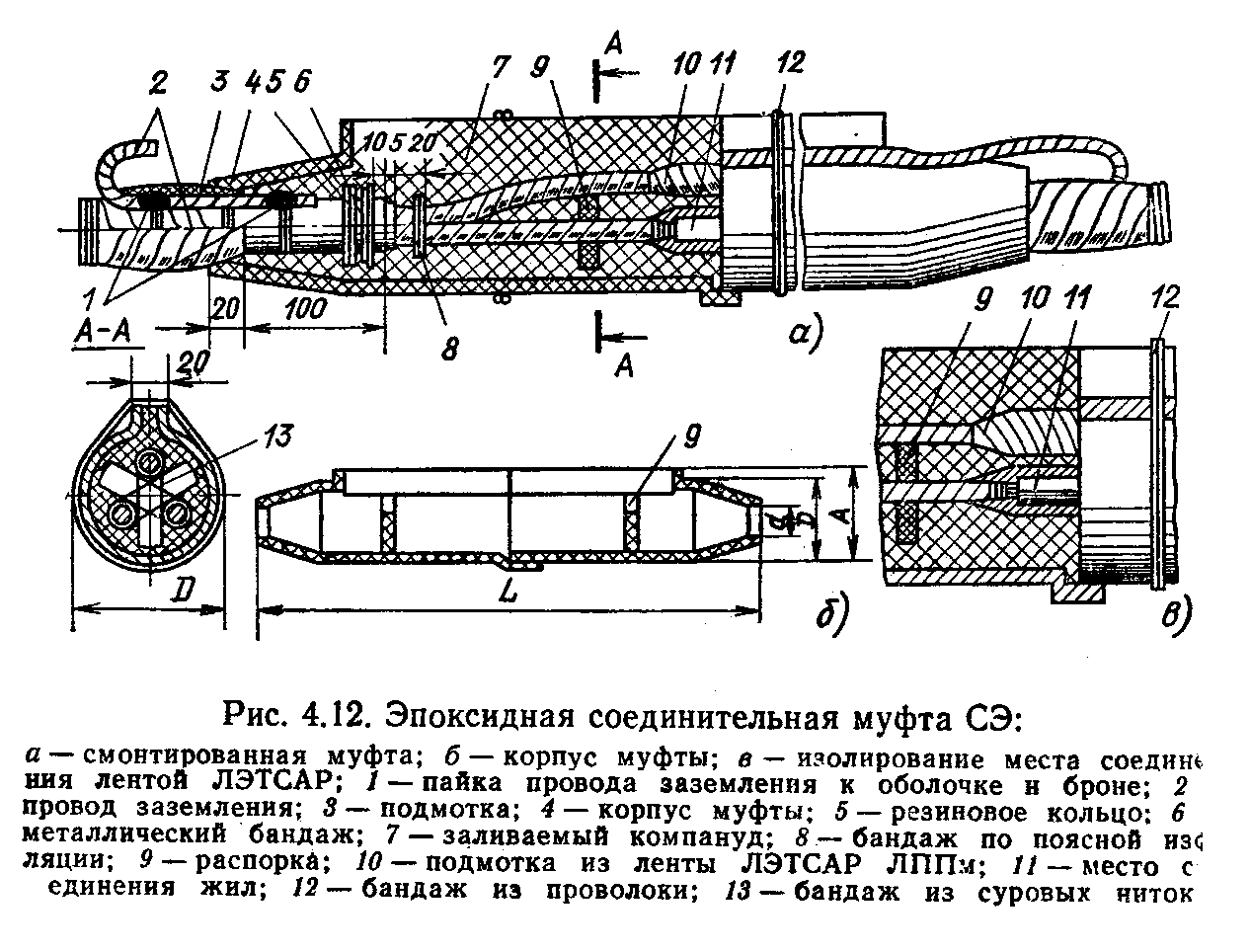

Выбирает муфту для кабелей с бумажной изоляцией
Соединение жил между собой и оконцевание кабелей:
Опрессование - основано на деформации материала контактной пары жил – наконечник (гильза) с образованием зоны контактирования между ними. Для опрессования применяют различные ручные пресс-клещи, механические и гидравлические прессы. Для штамповки наконечника на однопроволочных алюминиевых жилах применяют пороховые прессы с набором сменных матриц и пуансонов.
Термитная сварка – осуществляется с помощью термитных патронов за счёт теплоты, выделяемой при их сгорании. Для защиты изоляции от перегрева применяют специальные охладители, а для удаления плёнки оксида алюминия с поверхности свариваемых жил и защиты алюминия от окисления в процессе сварки – флюс ВАМИ.
Пропано-кислородная сварка – разновидность газовой сварки, при которой горючим газом является пропан, а окислителем – кислород. Как и при термитной сварке применяется флюс ВАМИ.
Электродуговая сварка – подразделяется на сварку в среде защитных газов и сварку угольным электродом. При этом виде сварки необходимость применение флюсов отпадает. При полуавтоматической сварке подача сварочной проволоки автоматизирована автоматизирована, а пистолет перемещается вручную.
Пайка – основана на способности расплавленных припоев соединяться с отдельными проволоками жил (припои расплавляют с помощью горелок или паяльных ламп). Обычно припой сплавляют непосредственно в форму гильз. Плёнку окиси удаляют.
Для соединения и оконцевания жил кабелей необходимо снять изоляцию и очистить оголённую жилу от грязи и остатков пропитывающего состава салфеткой смочённой в бензине или ацетоне. Алюминиевые жилы необходимо дополнительно зачистить металлической щёткой, напильником или наждачной бумагой до металлического блеска.
Для выполнения соединения и оконцевания жил опресованием необходимо:
выбрать в зависимости от сечения жилы наконечник или гильзу;
зачистить внутреннюю поверхность наконечника (гильзы);
подготовить концы жил кабелей;
надеть наконечник или гильзу на жилу;
выполнить опрессование;
проверить остаточную толщину;
обработать места соединения.
Порядок монтажа кабельных линий
К началу работ по монтажу кабельных линий должны быть полностью закончены строительные работы по сооружению эстакад, колодцев, туннелей, каналов. Работы по прокладке кабелей должны быть механизированы, для этого создаются специальные бригады оснащённые механизмами и приспособлениями.
Должна быть представлена следующая техническая документация:
план трассы и необходимые разрезы с привязкой к существующим сооружениям с указанием всех пересечений кабелей с другими коммуникациями и инженерными сооружениями;
продольный профиль участков кабельных линий;
рабочие чертежи конструкций для прокладки и защиты кабелей;
перечень мероприятий по герметизации вводов в помещения;
кабельный журнал;
пояснительная записка к проекту.
Кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей, укладывать запас кабеля в виде колец (витков) запрещается.
Кабели проложенные горизонтально, должны быть жёстко закреплены в конечных точках.
Кабели должны прокладываться на расстоянии от нагретых поверхностей.
