Розділ 5 обробка заготовок на свердлильних верстатах

*

Ознайомтесь з характерними рисами методу свердління. Свердлильні верстати призначені для обробки поверхонь різними різальними інструментами (свердлами, зенкерами, розвертками, мітчиками).

Вивчить різальний інструмент, пристосування для закріплення заготовок і інструментів, їхнє призначення й можливості. Запам'ятайте класифікацію свердлильних верстатів. Усвідомте назву й призначення вузлів вертикально- і радіально-свердлильних верстатів, зверніть увагу, що на останньому обробляють отвори, розташовані на значній відстані один від одного у великогабаритних заготовках великої маси. Вивчіть роботи, які виконуються на свердлильних верстатах.

Використання агрегатних верстатів дозволяє вести обробку заготовок одночасно декількома інструментами. Агрегатні верстати виготовляють зі стандартних і нормалізованих деталей і вузлів (агрегатів). Агрегатні верстати широко використовують при створенні автоматичних ліній. Вони забезпечують високу продуктивність, стабільну точність обробки й допускають багаторазове використання деталей і вузлів при перекомпонуванні верстата на випуск нового виробу.

Вивчіть будову горизонтально-свердлильних верстатів, особливості їх застосування.

Література:

1. , розд. VI, гл. 6, с. 480-491

2. , розд. VI, гл. З, с. 276-285

3. , част. VI, розд. 4, с. 113-124

Питання для самоперевірки:

І.Чим відрізняється свердління від розсвердлювання?

4. Призначення гвинтових стрічечок на спіральному свердлі?

5. Вплив перемички на процес свердління?

6. Елементи режимів різання при свердлінні.

7. Що таке зенкерування й для яких робіт воно застосовується?

8. Для чого й у яких випадках застосовується розвертання?

9. Будова і робота вертикально-свердлильного верстата.

10. У чому полягає основна перевага радіально-свердлильного верстата в порівнянні з вертикально-свердлильним?

11. У чому полягає характерна відмінність свердлильних верстатів і де вони застосовуються?

12. Як здійснюється закріплення різальних інструментів на свердлильному верстаті?

13. Яку точність і чистоту обробленої поверхні можна досягти при обробці отворів на свердлильних верстатах різними інструментами?

Розділ 6 обробка заготовок на розточувальних верстатах

р

Ознайомтеся з особливостями методу розточування. Вивчіть різальний інструмент який застосовується для обробки заготовок на розточувальних верстатах.

Необхідно уважно вивчити будову та роботу горизонтально- розточувального верстата, який призначений для обробки, як правило, корпусних деталей.

Найпоширеніший вид обробки на розточувальних верстатах - це розточування отворів. На них обробляють також зовнішні торцеві поверхні, внутрішні канавки, уступи, а з використанням спеціальних пристосувань - конічні, фасонні поверхні й виконують нарізування різьб різцями.

Зверніть увагу на конструктивні особливості й технологічні можливості алмазно- і координатно-розточувальних верстатів. На алмазно-розточувальних верстатах обробляють із високою продуктивністю й точністю внутрішні циліндричні й торцеві поверхні твердосплавними, мінералокерамічними й алмазними різцями. На координатно-розточувальних верстатах обробляють із високою точністю отвори, забезпечуючи високу точність розташування їхніх осей. На базі горизонтально- і координатно-розточувальних верстатів створюють розточувальні верстати із ЧПК.

Література:

1. , розд.VI, гл. 7, с. 493-501

2. , розд. VI, гл. З, с. 283-285

3. , чдрт. VI, розд. 4, с. 122-124

Питання для самоперевірки:

1. Будова та принцип роботи горизонтально-розточувального верстата. Область застосування розточувальних верстатів.

2. Які типи інструмента застосовуються при роботі на розточувальних верстатах?

3. Типи розточувальних верстатів.

4. Точність форми і якість поверхні при розточуванні.

РОЗДІЛ 7

ОБРОБКА ЗАГОТОВОК НА ФРЕЗЕРНИХ ВЕРСТАТАХ

Фрезерування є одним з високопродуктивних методів обробки металів різанням і широко застосовується при виготовленні різноманітних деталей машин. Фрезеруванням обробляють горизонтальні, вертикальні, похилі й фасонні площини, уступи й пази різного профілю й поверхні тіл обертання.

Обробку ведуть багатолезовими різальними інструментами - фрезами, номенклатура яких дуже велика й залежить від технологічного призначення.

При вивченні цієї теми треба звернути увагу на трохи відмінні від обробки на токарних верстатах умови різання. Знати різницю між зустрічним і попутним фрезеруванням.

Вивчити основні типи фрез і кути ріжучої частини фрези, та особливості фрезерування фрезами різних типів, для яких видів робіт вони застосовуються, особливості роботи фрез із прямим і спіральним зубом.

Необхідно ознайомитися із пристосуваннями для закріплення заготовок при обробці та ділильними головками. Треба знати кінематичну схему ділильної голівки й уміти вирішувати завдання на настроювання головки при простому й складному (диференціальному) розподілі й при фрезеруванні по гвинтових лініях.

Треба вивчити конструкцію вертикально-фрезерного, горизонтально- фрезерного, поздовжньо-фрезерного верстата, фрезерних верстатів безперервної обробки (карусельного та барабанного типу).

Література:.

1. , розд.*VI, гл. 8, с. 503-519

2. , розд. VI, гл. 4, с. 285-294

3. , част. VI, розд. 2, с. 126-135

Питання для самоперевірки:

1. Які розрізняють види фрезерування?

2. Назвіть типи фрезерних верстатів, та їх призначення.

3. У чому полягає особливість конструкції консольних фрезерних верстатів?

   3. З яких основних частин складається фрезерний верстат?

   4. Як передається обертання від електродвигуна до шпинделя та до робочого столу?

   5. Як класифікуються фрези за технологічним призначенням?

   6. Як закріплюють фрези на верстаті?

   7. Як закріплюють заготовки на верстаті?

   8. Які спеціальні фрезерні верстати Ви знаєте?

   9. Назвіть типи ділильних головок.

   10. Що таке характеристика ділильної головки?

   11. Як виконують безпосередній і простий поділ на універсальній ділильній головці?

   12. Як виконати диференціальний поділ на універсальній ділильній головці?

   13. Яке приладдя належить до ділильних головок?

   14. Для яких робіт застосовують оптичні ділильні головки?

РОЗДІЛ 8

ОБРОБКА ЗАГОТОВОК НА СТРУГАЛЬНИХ І ДОВБАЛЬНИХ

ВЕРСТАТАХ

Вивчення цієї теми варто починати з розгляду схеми різання при струганні й довбанні, напрямку головного руху й руху подачі при роботі на поздовжньо - і поперечно-стругальних верстатах, а також на довбальних верстатах, якими елементами режиму різання характеризується стругання й довбання.

Треба усвідомити особливості конструкції різців та їхніх кутів для цих видів обробки, знати матеріал різців.

Вивчити конструкцію й роботу поперечно-стругальних, поздовжньо- стругальних і довбальних верстатів, а також роботи, які виконуються на цих верстатах. Необхідно ознайомитися із пристосуваннями для закріплення заготовок при обробці.

Література:.

1. , розд. VI, гл. 5, с. 471-478

2. , розд. VI, гл. 5, с. 294-296

3. , част, VI, розд. 6, с. 137-143

Питання для самоперевірки:

1. Приведіть схему різання металу при струганні й довбанні, укажіть елементи режиму різання при цих видах обробки.

2. Які бувають типи поздовжньо-стругальних і поперечно-стругальних верстатів? Розходження в їхньому призначенні.

3. Намалюйте ескіз стругального різця і позначте його основні частини, елементи й кути.

4. Дайте схему основних рухів при роботі на довбальному верстаті.

5. Намалюйте ескіз довбального різця й позначте його основні частини, елементи й кути.

6. Наведіть компоновку довбального верстата і укажіть рухи, які здійснює верстат.

7. Укажіть характерні пристосування для закріплення заготовок на стругальних і довбальних верстатах.

РОЗДІЛ 9

ОБРОБКА ЗАГОТОВОК НА ПРОТЯЖНИХ ВЕРСТАТАХ

Ознайомтеся з особливостями методу протягування. Протягування - високопродуктивний метод обробки отворів різної форми, пазів і зовнішніх поверхонь із високою точністю.

У формоутворенні поверхні при протягуванні бере участь тільки один рух - головний, функції подачі закладені в конструкцію інструменту. Вивчіть

ф¹

конструкцію різального інструменту на прикладі круглої протяжки.

Вивчіть типи протяжних верстатів і їх конструкцію. Зверніть увагу на високу продуктивність безперервного протягування.

Література:

1. , розд/VI, гл. 9, с. 522-529

2. , розд. VI, гл. 6, с. 297-300

3. , част. VI, розд. 6, с. 144-147

Питання для самоперевірки:

1. Які основні види протяжних верстатів ви знаєте?

2. Намалюйте ескіз загального виду круглої протяжки й укажіть її частини. Намалюйте схеми прикладів профілів, що протягують.

3. З яких основних частин складається горизонтально-протяжний верстат?

4. З яких основних частин складається вертикально-протяжний верстат?

РОЗДІЛ 10

ТЕХНОЛОГІЧНІ МЕТОДИ НАРІЗУВАННЯ ЗУБ'ЇВ ЗУБЧАСТИХ

КОЛІС

Найбільш широко в машинобудуванні застосовуються зубчасті колеса з евольвентним зачепленням. На зуборізних верстатах виконують обробку фасонних поверхонь різного профілю, рівномірно розташованих по колу, але переважно поверхонь евольвентного профілю.

Вивчіть сутність профілювання зуб'їв копіюванням (утворення профілю зуба фасонним інструментом) та обкатуванням (бокова поверхня зуба утвориться як обвідна послідовних положень лез інструмента в їхньому відносному русі).

Для нарізування зубчастих коліс по методу обкатування застосовують

черв'ячні модульні фрези, зуборізальні довб'яки й зубостругальні різці.

«

Черв'ячна модульна фреза являє собою гвинт із прорізаними перпендикулярно виткам канавками. Зуборізальний довб'як являє собою зубчасте колесо, зуби якого мають евольвентний профіль із заднім і переднім кутами заточення.

Зубостругальний різець має призматичну форму з відповідними кутами заточення й прямолінійним ріжучим лезом.

Ознайомтеся з конструкцією зуборізних верстатів, що працюють по

• •

методу обкатування. їх ділять на типи залежно від технологічного методу обробки (зубофрезерні, зубодовбальні, зубостругальні). Зубофрезерні верстати призначені для нарізування циліндричних прямозубих, косозубих і черв'ячних коліс черв'ячною модульною фрезою по методу обкатування. Заготовці та фрезі надають рухи, що відповідають зачепленню черв'ячної передачі. Бічна поверхня зуба утвориться в результаті сумісного обертання заготовки й фрези. Форма зуба по ширині циліндричного колеса утвориться рухом фрези уздовж осі заготовки, а при нарізуванні черв'ячного колеса - рухом заготовки в радіальному напрямку. При нарізуванні циліндричного косозубого колеса для одержання гвинтового зуба заготовка одержує додаткове обертання. Для узгодження рухів заготовки й інструмента в процесі нарізування зуб'їв на зубофрезерному верстаті застосовують відповідні гітари змінних зубчастих коліс: швидкісну, ділильну, диференціальну і подач.

На зубодовбальних верстатах нарізають циліндричні зубчасті колеса зовнішнього й внутрішнього зачеплення із прямими й косими зуб'ями. Зубодовбання є одним з основних способів нарізування зубчастих коліс внутрішнього зачеплення й блоків зубчастих коліс. Нарізування зубчастих коліс виконують зуборізальними довб'яками по методу обкатування, в основу якого покладене зачеплення двох циліндричних зубчастих коліс.

Вивчіть нарізування конічних прямозубих коліс на зубостругальних верстатах по методу обкатування. В основу методу покладене зачеплення двох конічних коліс, одне із яких плоске. Конічне колесо, яке нарізується, (заготовка) перебуває в зачепленні з виробляючим плоским конічним колесом, у якого зуби обмежені площинами, що сходяться в загальній вершині, і мають форму зуба рейки. Різальним інструментом служать два зубостругальних різці, які утворять одну западину в заготовці.

Літератури:

4. , розд."VI, гл. 10, с. 531-543

5. , розд. VI, гл. 7, с. 300-307

6. , част. VI, розд. 7, с. 148-159

Питання для самоперевірки:

1. Які існують основні методи нарізування зубчастих коліс і в чому їхня сутність?

2. Назвіть переваги й недоліки нарізування зубчастих коліс методом копіювання.

3. У чому переваги й недоліки нарізування зубчастих коліс методом обкатування?

4. Накресліть схему основних рухів при нарізуванні циліндричного зубчастого колеса черв'ячною фрезою.

5. Накресліть схему основних рухів нарізування циліндричного зубчастого колеса зуборізальним довб'яком.

6. Наведіть схему компоновки зубофрезерного верстата. Принцип його роботи.

7. Принцип роботи та компоновка зубодовбального верстата.

8. Компоновка та принцип роботи зубостругального верстата.

РОЗДІЛ 11

ОБРОБКА ЗАГОТОВОК ДЕТАЛЕЙ МАШИН НА ШЛІФУВАЛЬНИХ ВЕРСТАТАХ

Ознайомтеся з характерними рисами методу шліфування. Шліфування - один з розповсюджених методів остаточної обробки заготовок абразивними інструментами. Шліфування широко застосовують у машинобудуванні, головним чином як чистову операцію. Воно забезпечує високу якість обробленої поверхні й задану точність обробки. Шліфуванням обробляють метали й матеріали, починаючи від самих м'яких і кінчаючи твердими сплавами. Шліфувати можна площини, циліндричні, конічні й різні фасонні (зовнішні й внутрішні) поверхні.

Вивчіть характеристику шліфувальних інструментів. Різальним інструментом при шліфуванні є шліфувальні круги різної форми й розмірів. Іноді застосовують також шліфувальні бруски й шліфувальний папір. Шліфувальний круг складається із зерен абразивного матеріалу, скріплених між собою спеціальною єднальною речовиною - зв'язкою. Потім необхідно вивчити властивості й область застосування основних абразивних матеріалів: електрокорунду, карборунду, карбіду бора. Треба знати характеристику шліфувальних кругів: зернистість, види зв'язок, твердість і структуру, ознайомитися із застосуванням природних і синтетичних алмазів як абразивних матеріалів. Зверніть увагу на спрацювання й правку абразивних інструментів. Варто пам'ятати, що при шліфуванні велике значення має правильний вибір шліфувального круга для кожного оброблюваного металу.

Необхідно також ознайомитися з типами шліфувальних верстатів. Зверніть увагу на широку універсальність кругло- і плоскошліфувальних верстатів. Вивчаючи внутрішньошліфувальні верстати, розгляньте формоутворення внутрішніх циліндричних поверхонь у заготовках, що обертаються та нерухомих. Перший спосіб застосовують при шліфуванні отворів у великих заготовках складної форми.

Безцентрово-шлі фу вальні верстати застосовують для обробки великої партії однакових деталей. Заготовки обробляють у незакріпленому стані й для них не потрібно центрових отворів. Заготовки ступінчастої форми або з фасонними поверхнями шліфують із поперечною подачею. Безцентрово- шліфувальні верстати легко автоматизувати.

Вивчіть сутність стрічкового шліфування.

На закінчення треба вивчити роботи, виконувані на шліфувальних верстатах, ознайомитися з алмазним заточенням і доведенням різальних інструментів.

Література:

1. , розд. VI, гл. II, с. 545-561

2. , розд. VI, гл. 8, с. 307-312

3. , част. VI, розд. 8, с. 161 -168

Питання для самоперевірки:

1. Приведіть характеристику й укажіть призначення обробки шліфуванням.

2. Які абразивні матеріали й зв'язки використають для виготовлення абразивних інструментів?

3. Як розрізняють абразивні інструменти по твердості?

4. Розгляньте схему конструкції круглошліфувального верстата.

5. Розгляньте схему конструкції плоскошліфувального верстата.

6. Поясніть принцип роботи внутрішньо шліфувального верстата, область його застосування.

РОЗДІЛ 12

СПЕЦІАЛЬНІ МЕТОДИ ОБРОБКИ ДЕТАЛЕЙ

Доводочні методи застосовують для остаточної обробки, підвищення точності й зменшення шорсткості поверхонь, підвищення надійності роботи деталей машин. Фінішні методи обробки поверхонь (притирання, полірування, обробка абразивними стрічками, абразивно-рідинна обробка, хонінгування, суперфінішування) засновані на застосуванні дрібнозернистих абразивних порошків і паст, а також спеціальних інструментів.

Особливість кінематики процесу доводочних методів обробки - складний відносний рух інструмента й заготовки, при якому траєкторії руху абразивних зерен не повторюються.

Методи обробки зубів зубчастих коліс підвищують експлуатаційні якості зубчастих передач (плавність роботи, втомна міцність, безшумність).

При фінішних методах обробки зубів зубчастих коліс шевінгуванням, шліфуванням і хонінгуванням бічні поверхні зубів профілюються методами обкатування або копіювання. Шевінгування застосовують для остаточної обробки незагартованих зубчастих коліс, а шліфування й хонінгування - загартованих.

Чистова обробка поверхонь пластичним деформуванням ведеться в холодному стані під дією сил, прикладених до інструмента, і заснована на властивості металів пластично деформуватися. Поверхня заготовки приймає необхідні форми й розміри в результаті перерозподілу елементарних об'ємів матеріалу під впливом інструмента. Вихідний об'єм заготовки залишається постійним.

Метод обробки пластичним деформуванням забезпечує зниження шорсткості поверхні, підвищує твердість, зносостійкість, втомну міцність і довговічність оброблюваних поверхонь і деталей у цілому.

Запам'ятайте формотворні способи обробки: накочування рифлень, різьб, зубчастих коліс, шліцьових валів.

Алмазним "вигладжуванням" досягаються високі експлуатаційні властивості оброблюваної поверхні; можлива обробка тонкостінних деталей і деталей складної конфігурації. Вивчіть способи зміцнювальної обробки деталей машин з метою підвищення зносостійкості.

Ознайомтеся з фізичною сутністю електрофізичних і електрохімічних методів обробки, які застосовують для обробки високоміцних, досить в'язких струмопровідних матеріалів, неметалів і інших важкооброблюваних матеріалів.

Електроерозійні методи обробки: електроіскрова, електроімпульсна, анодно-механічна, електроконтактна - засновані на явищі електричної ерозії - руйнуванні матеріалів під дією безперервних електричних розрядів. Зверніть увагу на електроди, які виготовляють за формою оброблюваних поверхонь.

Електрохімічні методи обробки (електрохімічне полірування, електрохімічна розмірна обробка, електроабразивна й електроалмазна) засновані на явищі анодного розчинення металу заготовки при електролізі.

Анодно-механічна обробка заснована на сполученні електротермічних і електрохімічних процесів і займає проміжне місце між електроерозійними й електрохімічними методами.

Сутність хімічної обробки полягає в спрямованому руйнуванні металів і сплавів травленням їх у розчинах кислот і лугів. Хімічним травленням отримують ребра жорсткості, канавки й інші поверхні в тонкостінних деталях.

Зверніть увагу на формоутворення поверхонь ультразвуковими методами обробки - видалення матеріалу абразивними зернами, що перебувають у зваженому стані в рідині й отримують більші прискорення під дією магнітострикційного ефекту. Ультразвукові коливання різального інструменту широко застосовують при обробці заготовок на шліфувальних, свердлильних, токарних і інших верстатах. Вони знижують пластичну деформацію шару, що зрізується, зменшують сили різання, підвищують якість обробленої поверхні й продуктивність обробки.

Вивчаючи формоутворення поверхонь променевими методами, відзначте, що обробка електронним променем заснована на місцевому нагріванні поверхні за рахунок бомбардування оброблюваної поверхні потоком електронів, сфальцьованих електромагнітними лінзами.

Лазерна обробка заснована на використанні оптичних квантових генераторів світла й полягає в місцевому нагріванні поверхні металу фотонами, сфальцьованими оптичними лінзами.

Обробка плазмовим струменем заснована на використанні високої температури плазми, одержуваної в плазмотронах і спрямованої на оброблювану поверхню.

Література:

1. , розд/VI, гл. 12,13,14 с. 563-606

2. , розд. VI, гл. 9,10,11, с. 312-322

3. , част. VII, розд. 1,2 с. 179-189

Питання для самоперевірки:

1. Охарактеризуйте особливості методу обробки поверхонь.

2. Сутність процесу хонінгування.

3. Сутність процесу суперфінішування.

4. Сутність процесу притирання поверхонь.

5. Сутність процесу полірування.

6. Яке фізичне явище використовується при електрофізичній обробці матеріалів?

7. Яке хімічне явище покладене в основу електрохімічної обробки матеріалів?

8. Сутність променевих способів обробки.

9. Привести можливості ультразвукових методів обробки.

10. Привести характеристику ЕХ і ЕФ методів по досяжній точності й обсягу знімання матеріалу.

11. Сутність обкатування й розкочування поверхонь.

12. У чому полягає алмазне "вигладжування"?

13. У чому полягає метод обкатування зубчастих коліс ?

14. Які способи зміцнювальної обробки деталей машин ви запропонуєте з метою підвищення їхньої зносостійкості?

МЕТОДИЧНІ ВКАЗІВКИ до виконання контрольних робіт

По даній дисципліні передбачається виконання студентами двох контрольних робіт ( у кожному семестрі по одній).

Перша контрольна робота включає перші шість розділів „Машино будівництво та його характеристика", „Фізико-механічні основи обробки металів різанням", „Основні відомості про металорізальні верстати", „Обробка заготовок на верстатах токарної групи", „Обробка заготовок на свердлильних верстатах" та „Обробка заготовок на розточувальних верстатах" а друга - останні шість розділів „Обробка заготовок на фрезерних верстатах", „Обробка заготовок на стругальних та довбальних верстатах", „Обробка заготовок на протяжних верстатах", „Технологічні методи нарізання зубів зубчастих коліс", „Обробка заготовок деталей машин на шліфувальних верстатах" і „Спеціальні методи обробки деталей".

Роботи повинні бути виконані на листах паперу формату А4 згідно із варіантом, який задається викладачем. Перед кожною відповіддю повинен бути написаний повністю текст питання із завдання.

Відповіді повинні бути чіткими і пояснювати суть питання. Не треба писати різні визначення та інші відомості, які не відносяться до даного питання.

Необхідні схеми та ескізи виконуються олівцем, або за допомогою

¥

комгГютерних програм, з відповідними позначеннями і описом. У кінці роботи треба надати список використаної літератури.

Роботи, які виконані не по варіанту або без дотримання вказаних вимог, а також виконані не у повному обсязі, не зараховуються.

ЗАВДАННЯ НА КОНТРОЛЬНУ РОБОТУ №1

Варіант № 1

\/ і. Поясніть причини виникнення тепла при різанні металів та сплавів і

вкажіть розподіл цього тепла.

2. Опишіть кінематичну схему токарно-гвинторізного верстату з переліком найменувань основних частин (вузлів) його та їх призначення.

3. Опишіть ріжучий інструмент, який використовується при обробці заготовок на свердлильних верстатах. Наведіть ескізи інструментів.

Варіант № 2

\у 1. Дайте характеристику матеріалів, які використовуються для

виготовлення ріжучої частини інструменту. Вкажіть їх марки та область застосування кожної групи матеріалів.

2. Опишіть основні типи інструментів, які використовуються для обробки на токарних верстатах. І Іаведіть їх ескізи.

3. Дайте характеристику методу свердління.

Варіант № З

1. Опишіть тверді сплави, які використовуються для оснащення різального інструменту. Приведіть основні марки, хімічний склад і укажіть, коли використовуються ті або інші марки цих сплавів. Укажіть переваги та недоліки твердих сплавів в порівнянні з іншими матеріалами, які використовуються при обробці різанням (окрім абразивних).

2. Опишіть пристосування, які використовуються для закріплення заготовок на токарних верстатах. Наведіть їх ескізи.

3. Дайте характеристику методу розточування.

Варіант № 4

1. Дайте класифікацію рухів в металорізальних верстатах та наведіть технологічні методи обробки заготовок.

2. Які типи верстатів токарної групи загального призначення ви знаєте? Укажіть для яких робіт вони призначаються. Яку точність обробки і

чистоту поверхні можливо отримати при обробці заготовок на токарних верстатах різних типів?

Від яких критеріїв залежить швидкість різання при свердлінні?

Варіант № 5

Опишіть методи формоутворення поверхонь деталей машин в металорізальних верстатах.

Наведіть схеми обробки заготовок на токарно-гвинторізних верстатах. Наведіть ескізи інструментів, які використовується при свердлінні глибоких отворів та опишіть їх.

Варіант № 6

Дайте визначення основних елементів режиму різання при точінні: швидкості різання, подачі, глибини різання, товщини та ширини шару, який зрізується. Пояснення проілюструйте схемами. Наведіть формулу для розрахунку основного технологічного часу при точінні. Наведіть схему компоновки токарно-револьверного верстата та схеми обробки поверхонь заготовок на верстаті.

Які пристосування для закріплення заготовок на свердлильних верстатах ви знаєте? Наведіть схеми закріплення заготовок.

Варіант № 7

Наведіть схему токарної обробки (заготовка - різець) і поясніть які розрізняють поверхні та координатні площини при обробці заготовки. Зробіть ескіз прохідного токарного різця, вкажіть його частини і елементи та дайте їх визначення.

Наведіть схему компоновки лоботокарного верстата. Для обробки яких заготовок вони використовуються? Наведіть ескізи обробки. Опишіть вертикально-свердлильний верстат, укажіть для яких видів обробки він використовується.

Варіант № 8

Наведіть ескіз токарного прохідного різця при обробці заготовки, зробіть переріз різця головною січною площиною, позначте головні кути, дайте їх визначення та вкажіть їхнє призначення та середні величини. \

Наведіть схему компоновки двох стійкового токарно-карусельного верстата. Чим вони відрізняються від токарно-гвинторізного верстата? Для обробки яких заготовок вони використовуються? Який ріжучий інструмент використовується при обробці на горизонтально-розточних верстатах. Наведіть ескізи інструментів.

«

9. Розгляньте різання металу, як процес послідовного деформування шару, який зрізується.

10. Наведіть схему компоновки двох стійкового токарно-карусельного верстата? Для обробки яких заготовок вони використовуються? Навезіть схеми обробки заготовок.

11. Опишіть радіально-свердлильний верстат, укажіть для яких видів обробки він застосовується.

Варіант № 10

1. Опишіть види стружок, які виникають при різанні. Які фактори впливають на характер стружок. Дайте визначення явищу усадки стружок.

2. Наведіть компоновку токарного багато різцевого напівавтомата. Укажіть схеми обробки заготовок. Чим вони відрізняються від токарно-гвинторізних верстатів?

3. Опишіть координатно-свердлильний верстат, укажіть для яких видів обробки він використовується.

*

Варіант № 11

1. Опишіть процес утворення наросту при різанні металів. Наведіть переваги та недоліки наросту на процес різання.

2. Наведіть схему компоновки токарного одношпиндельного автомата. Укажіть схеми обробки заготовок на токарному одношпиндельному фасонно-відрізному автоматі, на токарно-одношпиндельному та на поздовжньо-фасонному автоматі.

3. Опишіть алмазно-розточний верстат, укажіть для яких видів обробки він використовується.

Варіант № 12

V і.

Поясніть причини зміцнення поверхневого шару металу при обробці різанням. Дайте визначення такому явищу, як наклеп. Наведіть схему компоновки чотирьохшпиндельного автомата паралельної обробки. Укажіть схеми обробки заготовок. 3. Опишіть горизонтально-свердлильний верстат, укажіть для яких видів обробки він використовується.

Варіант № 13

і. Які сили різання виникають при точінні? Як вони розраховуються? Як визначається потужність, яка необхідна для здійснення процесу різання?

Наведіть схему компоновки багатошпиндельного автомату послідовної одробки з горизонтальним розташуванням шпинделів. Укажіть схеми обробки заготовок.

Наведіть схеми компоновок агрегатних верстатів. В яких умовах доцільне їх використання?

Варіант № 14

Поясніть причини спрацювання і стійкості ріжучого інструмента. Наведіть критерії затуплення інструмента.

Наведіть схему компоновки багатошпиндельного напівавтомата роторної обробки. Укажіть схеми обробки заготовок. Які технологічні вимоги висуваються до конструкцій деталей машин, що підлягають обробці на свердлильних верстатах?

Варіант № 15

Які фактори впливають на швидкість різання, що допускає ріжучий інструмент?

Які висуваються технологічні вимоги до конструкцій деталей машин, які обробляються на верстатах токарної групи?

Опишіть пристосування, які використовуються для закріплення заготовок на розточних верстатах. Наведіть ескізи пристосувань.

і

Варіант № 16

Опишіть суть охолодження та змащування при обробці різанням.

Наведіть способи подачі МОР в зону різання при точінні.

Наведіть компоновку токарного верстата з ЧПК. Чим вони

відрізняються від токарно-гвинторізних верстатів?

Який ви знаєте допоміжний інструмент, який використовується на

розточних верстатах. Наведіть ескізи.

Варіант №17

Як впливають вібрації на процес різання металу? Дайте визначення технологічної системи ВПІД. Які методи гасіння вібрації застосовуються ? Приведіть принцип числового програмного керування. Який допоміжний інструмент використовується на свердлильних верстатах. Наведіть ескізи.

Варіант № 18

Які класи точності обробки і чистоти поверхні можливо отримати при обробці заготовок на основних верстатах загального призначення (токарних, свердлильних, розточних, фрезерних)? Дайте визначення поняттям чистоти поверхні та точності обробки.

2. Якими способами можливо обробити конус на токарному верстаті? Намалюйте ескізи установки заготовки і різця при кожному способі обробки, а також укажіть данні для установки заготовки та інструмента. Поясніть в яких випадках застосовується той, або інший спосіб та його переваги та недоліки.

3. Наведіть схеми обробки поверхонь на розточних верстатах.

Варіант № 19

1. Позначте в поперечному перерізі шар металу, що зрізується при точінні подачу та глибину різання, товщину та ширину зрізу, а також головний кут різця в плані. Виведіть залежність між цими величинами.

2. Визначте основний технологічний час при обробці на токарному верстаті за один прохід валика довжиною 400 мм прохідним різцем з

подачею 5=0,4 мм/об при частоті обертання шпинделя п= 300 об/хв. Головний кут різця в плані дорівнює 60°, глибина різання дорівнює 2 мм. Наведіть схему обробки цього валика на токарному верстаті.

3. Наведіть схеми обробки поверхонь на свердлильних верстатах.

Варіант № 20

1. Що таке гіривод верстата? Наведіть схеми різних типів приводів верстатів.

2. Які види токарних патронів ви знаєте? Наведіть їх класифікацію та вкажіть області їх застосування. Намалюйте ескізи токарних патронів.

3. Які технологічні вимоги висуваються до конструкції деталей машин, які підлягають обробці на розточних верстатах.

Варіант № 21

1. Опишіть передачі, які використовуються в металорізальних верстатах. Наведіть схеми цих передач.

2. Які види токарних оправок ви знаєте? Наведіть класифікацію. Намалюйте схеми закріплення заготовок в токарному верстаті на кожному виду оправок.

3. Які типи свердлильних верстатів ви знаєте і в яких випадках вони використовуються? Опишіть переваги радіально-свердлильного верстата в порівнянні з вертикально-свердлильним.

Варіант № 22

і #

І. Які групи (типи і види) металорізальних верстатів ви знаєте? Для яких робіт вони призначаються і який інструмент використовується при роботі на верстатах кожного типу?

2. Якими способами можливо обробити фасоні поверхні на токарному верстаті? Намалюйте ескізи установки заготовки і різця при кожному способі обробки, а також укажіть данні для установки заготовки та інструмента.

3. Позначте в поперечному перерізі шару металу, що зрізується при свердлінні подачу і глибину різання. Виведіть залежність між ними. Назвіть основні частини свердла.

Варіант № 23

1. Опишіть види стружок, які виникають при різанні. Які фактори впливають на характер стружок. Дайте визначення явищу усадки стружок.

2. Опишіть кінематичну схему токарно-гвинторізного верстату з переліком найменувань основних частин (вузлів) його та їх призначення.

3. Який інструмент використовується для нарізання зовнішньої та внутрішньої різьби на верстатах токарної та свердлильної груп. Наведіть ескізи цих інструментів.

Варіант № 24

1. Наведіть ескіз токарного прохідного різця при обробці заготовки, зробіть переріз різця головною січною площиною, позначте головні кути, дайте їх визначення та вкажіть їхнє призначення та середні величини.

2. Опишіть інструмент, який використовується при обробці заготовок на металорізальних верстатах. Наведіть ескізи інструментів.

3. Які ви знаєте види виробництва. Дайте їх характеристику.

Варіант № 25

4. Опишіть тверді сплави, які використовуються для оснащення різального інструменту. Приведіть основні марки, хімічний склад і укажіть, коли використовуються ті або інші марки цих сплавів. Укажіть переваги та недоліки твердих сплавів в порівнянні з іншими матеріалами, які використовуються при обробці різанням (окрім абразивних).

5. Наведіть схему розкладення сили різання Р на складові Р_х, Р_у, Р₇ ,

поясніть їх дію на заготовку.

6. Опишіть вертикально-свердлильний верстат і наведіть його компоновку, укажіть для яких видів обробки він використовується. Наведіть схеми обробки поверхонь заготовок.

1. Наведіть схему токарної обробки (заготовка - різець) і поясніть які розрізняють поверхні та координатні площини при обробці заготовки. Зробіть ескіз прохідного токарного різця, вкажіть його частини і елементи та дайте їх визначення.

2. Визначити основний технологічний час при обробці на токарному верстаті за два проходи втулки довжиною 550 мм прохідним відігнутим різцем з подачею 5 = 0,3 мм/об при частоті обертання шпинделя п = 250 об/хв. Головний кут в плані дорівнює 45°, глибина різання 2,5 мм. Дайте схему обробки цієї втулки на верстаті.

3. Опишіть радіально-свердлильний верстат і наведіть його компоновку, укажіть для яких видів обробки він використовується. Наведіть схеми обробки поверхонь заготовок.

Варіант № 27

1. Наведіть класифікацію металорізальних верстатів.

2. Наведіть схему компоновки і опишіть принцип роботи токарно- револьверного верстата та наведіть схеми обробки поверхонь заготовок.

3. Опишіть горизонтально-розточний верстат, укажіть для яких видів обробки він використовується. Наведіть схеми обробки поверхонь заготовок.

Варіант № 28

1. Поясніть причини спрацювання і стійкості різального інструмента. Наведіть критерії затуплення інструмента.

2. Наведіть схему компоновки і опишіть принцип роботи одно стійкового токарно-карусельного верстата та наведіть схеми обробки поверхонь заготовок.

3. Опишіть координатно-розточний верстат, укажіть для яких видів обробки він використовується. Наведіть схеми обробки поверхонь заготовок.

Варіант № 29

1. Розгляньте різання металу, як процес послідовного деформування шару, який зрізується.

2. Наведіть компоновку двох стійкового токарно-карусельного верстата. Чим вини відрізняються від лоботокарних верстатів. Наведіть схеми обробки поверхонь заготовок на токарно-карусельних верстатах.

3. Які сили, що виникають при свердлінні, ви знаєте? Як вони діють на свердло в процесі різання?

Які групи (типи і види) металорізальних верстатів ви знаєте? Наведіть класифікацію металорізальних верстатів.

Дайте характеристику методу точіння. Які заготовки підлягають обробці на токарних верстатах?

Опишіть горизонтально-свердлильний верстат, укажіть для яких видів обробки він використовується. І Іаведіть ескіз верстата і схеми обробки поверхонь заготовок.

ЗАВДАННЯ НА КОНТРОЛЬНУ РОБОТУ №2

Варіант №1

Класифікація фрез. Класифікація допоміжних інструментів, які застосовуються для закріплення фрез.

Наведіть схеми способів шліфування деталей на плоскошліфувальному верстаті із зазначенням характеру рухів, що виконуються верстатом. Укажіть на схемах швидкості різання й подачі, дайте їх розмірності.

Викладіть сутність зубопритирання. Переваги й недоліки цього способу обробки, області застосування.

Варіант №2

Викладіть будову і роботу вертикально-фрезерного верстата. Наведіть основні види інструментів, які застосовуються для роботи на цьому верстаті. Які види робіт виконуються на верстаті?

Опишіть застосовуване обладнання й інструмент для обробки деталей довбанням. Наведіть компоновку довбального верстата. Приведіть приклад обробки деталі довбанням, укажіть головний рух і рух подачі В чому полягає сутність електрохімічної обробки. Переваги й недоліки

цього способу обробки, області застосування. ф

Варіант №3

Викладіть будову і роботу горизонтально-фрезерного верстата. Наведіть ескіз верстата. Наведіть основні види інструментів, які застосовуються для роботи на цьому верстаті. Які види робіт виконуються на верстаті?

Розкрийте суть методів обробки зубчастих поверхонь. Викладіть фізичну сутність обробки матеріалів концентрованим світловим променем високої інтенсивності (лазером). Переваги й недоліки цього способу обробки, області застосування,

Варіант №4

Виконайте ескіз циліндричної фрези із гвинтовими зубами й позначте головні кути фрези. Укажіть переваги циліндричних фрез із гвинтовими (спіральними) зубами в порівнянні із циліндричними фрезами із прямими зубами. Зобразити схематично обробку площини цією фрезою, укажіть основні рухи.

Опишіть будову і роботу довбального верстата. Наведіть його компоновку. Основні види робіт, що виконуються на даному верстаті. Приведіть класифікацію шліфувальних кругів по різних ознаках. Який порядок вибору шліфувальних кругів по зернистості, твердості та зв'язуючій речовині?

Варіант №5

Як визначається сила різання при фрезеруванні і яка існує залежність між силою різання й іншими складовими? Які фактори і як впливають на силу різання при фрезеруванні?

Опишіть будову і роботу зубофрезерного верстата для нарізування циліндричних коліс. Наведіть компоновку верстата.

о

І.

2.

3.

І.

2.

3.

Сутність обкатування й розкочування поверхонь. Якість поверхні при цих видах обробки.

Варіант №6

І.

1.

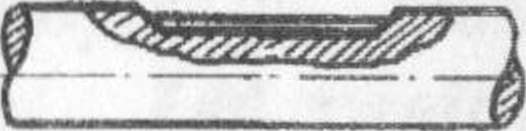

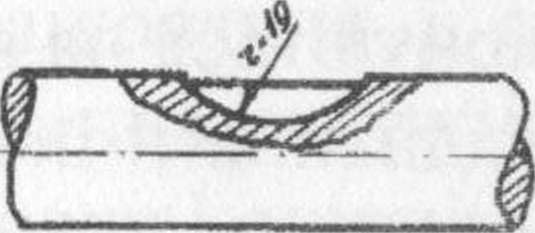

Опишіть як виконується обробка шпонкових пазів, зазначених на рис На яких верстатах виконується обробка? Приведіть ескізи обробки.

І

з-

і-

Рис. і

2. Які використовуються ріжучі інструменти для нарізування зубчастих коліс методами обкатки та копіювання? Наведіть ескізи інструментів.

3. Сутність анодно-механічної обробки. Приведіть схеми обробки. Переваги й недоліки цього способу обробки, області застосування.

1. Укажіть, які ви знаєте основні типи фрезерних верстатів. Які види робіт можна виконати на кожному з них? Опишіть способи установки й закріплення виробів при обробці.

2. Дати опис стругальних верстатів і вказати в яких випадках обробки різних заготовок застосовується той або інший тип цих верстатів? Яка точність обробки й чистота поверхні досягається при обробці заготовок на цих верстатах? Наведіть ескізи верстатів.

3. Приведіть ескізи застосовуваних методів нарізування циліндричних зубчастих коліс: а) модульними фрезами; б) черв'ячними фрезами; в) довб'яками. ' Р:;' '

Варіант №8

1. Які види фрезерних робіт виконуються із застосуванням ділильних головок? Наведіть схему будови ділильної головки і викладіть принцип її роботи.

2. Дайте характеристику внутрішнього шліфування. Накресліть схеми шліфування отворів й поясніть по кожній з них, як здійснюється подача інструмента. Опишіть будову і роботу внутрішньо шліфувального верстата. Наведіть ескіз верстата.

3. Викладіть сутність зубошевінгування. Переваги й недоліки цього способу обробки, області застосування. \

Варіант № 9

1. Опишіть будову і роботу поздовжньо-фрезерного верстата. Наведіть ескіз верстата. Які основні види інструментів, застосовуються для роботи на цьому верстаті. Основні технологічні можливості верстата.

2. Опишіть будову і роботу горизонтально протяжних і вертикально протяжних верстатів. Які основні види робіт виконуються на даних верстатах, і який застосовується інструмент.

3. Наведіть схему верстата для електроіскрової розмірної обробки металів і сплавів. Точність і чистота поверхні після обробки. Області застосування.

Варіант №10

1. Опишіть будову і роботу копіювально-фрезерного верстата. Наведіть ескіз верстата. Які основні види інструментів, застосовуються для роботи на цьому верстаті. Технологічні можливості верстата.

2. Які використовуються ріжучі інструменти для нарізування зубчастих коліс методами обкатки та копіювання? Наведіть ескізи інструментів.

3. Викладіть сутність зубохонінгування. Переваги й недоліки цього способу обробки, області застосування.

Варіант №11

4. У чому полягає відмінна риса фрезерних верстатів зі ЧПК? Опишіть

%

будову і роботу фрезерних верстатів зі ЧПК. Які основні види інструментів, застосовуються для роботи на цьому верстаті. Основні технологічні можливості верстата.

5. Дайте характеристику безцентрового шліфування. Накресліть схему й поясніть по ній, як здійснюється повздовжня подача заготовки на верстаті. Коротко опишіть будову і роботу безцентрово-шліфувального верстата.

6. Викладіть процеси, що протікають при електрохімічній обробці металів; склад електролітів і режими обробки, області застосування.

Варіант № 12

1. Приведіть схему циліндричної фрези, укажіть всі її частини, елементи й кути у відповідних площинах. Які переваги мають фрези із вставними зубцями зі швидкорізальної сталі та твердих сплавів у порівнянні із цільними фрезами.

2. З якою метою виконується випробування й балансування шліфувальних кругів. Зношення й виправлення шліфувальних кругів.

3. Приведіть схеми, опишіть фізичну сутність, призначення й область застосування електроіскрового й електроімпульсного методів обробки.

Варіант № 13

1. Наведіть види фрезерних робіт, застосовуваний гіри цьому інструмент і пристосування.

2. Які існують зубофрезерні верстати для нарізування циліндричних коліс? Схема їхньої будови й принцип роботи.

3. Викладіть сутність алмазного вигладжування. Переваги й недоліки цього способу обробки, області застосування.

Варіант № 14

1. Опишіть універсальний горизонтально-фрезерний верстат, укажіть, для яких видів обробки він застосовується і які має переваги в порівнянні із простим горизонтально-фрезерним верстатом. Яка точність обробки і якість поверхні досягається при обробці заготовок на фрезерних верстатах.

2. Наведіть ескіз протягання для обробки циліндричного отвору, укажіть всі її частини, елементи й кути зуба. За рахунок чого відбувається процес різання протяганням.

3.

   шш

   Приведіть схеми, опишіть призначення й область застосування доводочних методів обробки - притирання й полірування.

1. Дайте характеристику методу фрезерування. Які ви знаєте види фрезерування? Чим вони відрізняються й у яких випадках (для обробки яких матеріалів) застосовуються?

2. Яка точність обробки й чистота поверхні досягається при обробці заготовок на шліфувальних верстатах. Що таке зернистість і твердість шліфувального кола. Як позначається зернистість і твердість шліфувальних кіл відповідно до ГОСТ?

3. Приведіть схему й опишіть фізичну сутність, призначення й область застосування світло променевого іі електронопроменевого методів обробки. .

Варіант № 16

1. Укажіть основні типи інструментів при фрезеруванні та їх призначення. З якого матеріалу вони виготовляються?

2. Укажіть, які ви знаєте типи верстатів для обробки зубів циліндричних шестірень з зовнішнім та внутрішнім зачепленням. У якому випадку застосовується кожний з них? Опишіть як виконується закріплення деталей при обробці.

3. Опишіть сутність процесу суперфінішування. Приведіть верстат і інструмент для цього виду обробки.

Варіант № 17

1. Будова і принцип роботи вертикально-фрезерних верстатів. Наведіть схему одного з вертикально-фрезерних верстатів. Технологічні можливості цих верстатів.

2. Наведіть схеми способів шліфування деталей на круглошліфувальному верстаті із зазначенням характеру руху оброблюваної деталі, шліфувального круга, стола й бабок шліфувального верстата. Укажіть на схемах швидкості різання й подачі, дайте їхні розмірності.

3. Опишіть сутність процесу хонінгування. Приведіть верстат і інструмент для цього виду обробки.

Варіант № 18

1. Опишіть роботу й будову багатоцільового верстата з ЧПК, Які пристосування й інструменти застосовуються при роботі на даних верстатах. Види робіт, які виконуються". За рахунок чого підвищується продуктивність обробки в порівнянні з верстатами із ручним керуванням.

2. *

   Дайте характеристику методу протягання. Укажіть, яка досягається точність обробки й чистота поверхні при обробці заготовок на протяжних верстатах. Перелічіть типи протяжок, укажіть геометричні параметри їхньої ріжучої частини; приведіть схеми різання з характеристикою

елементів режиму різання (швидкість різання, глибина різання, подача й

т.д.).

3. Перелічіть види доводочних операцій при обробці металів різанням, укажіть їх призначення та обладнання, яке використовується для цих операцій. ' щ'-і,^:,;.

Варіант № 19

1. Опишіть будову і роботу поперечно-стругального верстата. Наведіть його компоновку. Основні види робіт, що виконуються наданому верстаті.

2. Перелічіть методи нарізування зубчастих коліс (навести схеми формоутворення) і типи зуборізних верстатів.

3. Викладіть, у чому полягає сутність обробки поверхонь при поліруванні, притиранні й абразивно-рідинній обробці. Укажіть області їхнього застосування.

Варіант № 20

1. Стругальні й довбальні різці. Чим вони відрізняються від токарних. Допоміжний інструмент, що застосовується для закріплення різців на верстаті.

2. Укажіть, які ви знаєте типи шліфувальних верстатів. Які види робіт можна виконувати на кожному з них. Опишіть способи закріплення виробів при обробці. Наведіть ескіз закріплення шліфувального круга.

3. Опишіть будову і роботу зубостругального верстата. Наведіть ескіз верстата. Основні види робіт, що виконуються на даному верстаті.

•С '

V

Варіант № 21

4. Викладіть, що таке швидкість різання при струганні й фрезеруванні? Які фактори і як впливають на швидкість різання при цих видах обробки металів?

5. Що таке зернистість і твердість шліфувального круга? Як позначається зернистість і твердість шліфувальних кіл відповідно до ГОСТ? У яких випадках застосовуються м'які й тверді круги? З якою метою і якими способами виконується правка шліфувальних кругів?

6. Опишіть будову і роботу зубодовбального верстата. Наведіть ескіз верстата. Основні види робіт, що виконуються на даному верстаті.

Варіант № 22

1. Опишіть різні методи обробки площин. Порівняєте їх по продуктивності.

2. Що таке подача? Яка розмірність подачі при точінні, свердлінні, струганні та фрезеруванні?

Дайте характеристику методу шліфування. Приведіть основні схеми шліфування площин, циліндричних зовнішніх та внутрішніх поверхонь і конічних поверхонь, з указанням рухів, необхідних для обробки.

Варіант № 23

І. Укажіть основні види стругальних робіт, пристосування й інструмент, які застосовуються при цьому.

І 2. Опишіть будову і роботу круглошліфувального верстата й укажіть, які

застосовуються при цьому шліфувальні круги. Наведіть ескіз верстата.

3. Приведіть схеми й опишіть фізичну сутність, призначення й область застосування суперфінішування й хонінгування. Дайте характеристику чистоти й точності обробленої поверхні при суперфінішуванні й хонінгуванні.

Варіант № 24

1. Приведіть приклади виготовлення деталі методом довбання. Які при цьому застосовують інструменти й пристосування?

2. Опишіть відомі вам методи нарізування циліндричних зубчастих коліс. Укажіть переваги й недоліки кожного з них.

3. Опишіть будову і роботу хонінгувального верстата. Інструмент, який застосовується при обробці. Якість поверхні після хонінгування.

Варіант № 25

І. Опишіть будову і роботу поздовжньо-стругального верстата. Наведіть його компоновку. Основні види стругальних робіт, що виконуються на даному верстаті.

у 2. Поясніть, якими даними характеризується шліфувальний круг? Приведіть приклад маркування шліфувального круга, пояснивши значення букв і цифр у цьому маркуванні.

Викладіть фізичну сутність обробки матеріалів концентрованим світловим променем високої інтенсивності (лазером). Переваги й недоліки цього способу обробки, області застосування.

Варіант № 26

1. Які швидкості різання допускаються гіри шліфуванні і якого основного правила техніки безпеки повинні дотримуватися при роботі на шліфувальних верстатах? Які круги (тверді або м'які) застосовуються при шліфуванні загартованої сталі й міді й чому?

2. Опишіть відомі вам методи доводочної обробки зовнішніх поверхонь. Укажіть переваги й недоліки кожного з них.

Опишіть методи нарізування конічних зубчастих коліс. Укажіть переваги й недоліки кожного з них.

1. Що покладено в основу поділу верстатів шліфувальної групи на підгрупи? На які підгрупи підрозділяються верстати шліфувальної групи? Наведіть компоновку верстатів.

2. В чому полягає сутність електрохімічної обробки. Переваги й недоліки цього способу обробки, області застосування.

3. Розкрийте методи обробки зубчастих поверхонь.

Варіант № 28

1. Опишіть будову і роботу зубофрезерного верстата для нарізування циліндричних коліс. Наведіть компоновку верстата.

2. Дайте характеристику внутрішнього шліфування. Накресліть схеми шліфування отворів й поясніть по кожній з них, як здійснюється подача інструмента. Опишіть будову і роботу внутрішньо шліфувального верстата.

3. Приведіть схеми й опишіть фізичну сутність, призначення й область застосування суперфінішування й хонінгування. Дайте характеристику чистоти й точності обробленої поверхні при суперфінішуванні й хонінгуванні.

Варіант № 29

1. Наведіть види фрезерних робіт, застосовуваний при цьому інструмент і пристосування.

2. Опишіть будову і роботу горизонтально протяжних і вертикально протяжних верстатів. Які основні види робіт виконуються на даних верстатах, і який застосовується інструмент.

3. Викладіть сутність алмазного вигладжування. Переваги й недоліки цього способу обробки, області застосування.

Варіант № ЗО

1. Викладіть будову і роботу вертикально-фрезерного верстата. Наведіть основні види інструментів, які застосовуються для роботи на цьому верстаті. Які види робіт виконуються на верстаті?

2. Приведіть ескізи застосовуваних методів нарізування циліндричних зубчастих коліс: а) модульними фрезами; б) черв'ячними фрезами; в)

довб'яками; г) зубостругальними різцями.

3. Опишіть відомі вам методи доводочної обробки зовнішніх поверхонь. Укажіть переваги й недоліки кожного з них.

НАВЧАЛЬНІ ВИДАННЯ

Методичні вказівки до виконання самостійної роботи для студентів заочної форми навчання напряму Інженерна механіка з курсу „ Технологічні основи машинобудування ^кі

УІ< ЛАДАЧІ: Лаухіна Любов Іллівна

Самошкіна Світлана ІІетрінна

Ре< страц. №І Іідписано до друку 201 І р.

Формат* А 5

Обсяг 36 стор.

І нраж прим

Видавничий центр КТУ, вул. XXII партз'їзду, II, м Кривий Ріг
