5. Нівелювання поверхні

Сутність способу нівелювання поверхні полягає у застосу­ванні способу геометричного нівелювання для підвищення точності топографічних планів у масіптабах 1:500, 1:1000 та 1:2000 з висотою перерізу рельєфу через 0,10; 0,25; 0,50 м. За­стосовується при вишукуваннях для проектування і зведення інженерних споруд у рівнинній відкритій місцевості, при роз­робці проектів вертикального планування та при виконавчих зніманнях зведених споруд.

При нівелюванні поверхні на місцевості будують мережу планових точок, висоти яких визначають методом геометрич­ного нівелювання, а знімання ситуації виконується відносно точок і ліній планової основи способом перпендикулярів, лі­нійних і створних засічок.

Залежно від виду побудови планової основи розрізняють такі способи нівелювання поверхні: поперечників, паралельних ліній, квадратів.

Нівелірна зйомка застосовується в окремих випадках для характеристики рельєфу заплави в закритій місцевості і при сла-бовираженному рельєфі, коли інші види зйомок не можуть виявити особливості рельєфу з необхідною точністю.

Для зйомки розбивають поперечники через всю заплаву до відміток рівня високих вод, а при проектуванні підпірних споруд - до відміток, що перевищують підпірний рівень. По розбитих поперечниках проводять зйомку ситуації і нівелювання. Поперечники прив'язують до пунктів планової і висотної основи. Застосовують технічну нівеляцію і нівеляцію IV класу. Відстані звичайно вимірюють далекоміром. Нівелірні ходи роблять висячими або замкнутими. Напрями поперечників визначають теодолітом або по бусолі.

На відкритій місцевості застосовують також нівеляцію по квадратах.

6. Наземне фототеодолітне знімання

Фототеодолітна зйомка застосовується головним чином при складному рельєфі - в ущелинах гірських річок, долинах річок з крутими схилами і т. п., де застосування мензульної і тахеометричної зйомок виявляється неможливим. Крім того, фототеодолітна зйомка застосовується для зйомок котлованів при будівництві гідротехнічних споруд, при дослідженні спеціальних питань, наприклад при вивченні рельєфу водної поверхні, льодоходу, хвилювання, а також в лабораторних умовах.

Фототеодолітна зйомка характеризується значним скороченням об'єму польових робіт в порівнянні з мензульною і навіть з тахеометричною зйомкою.

Наземне фототеодолітне знімання місцевості виконується за допомогою фототеодоліта.

Фототеодоліт — це прилад, який поєднує теодоліт з фото­камерою . Він складається з підставки з підйомними гвинтами , камери , орієнтирного пристрою , об'єктива4. Має закріпний та мікрометричні гвинти.

До комплекту фототеодоліта додатково входить теодоліт, базисна нівелірна рейка завдовжки 2 м; марки, ниткові виски, штативи та касети, пристрої для юстирування та накладний рі­вень.

Орієнтирний пристрій, призначений для встановлення оптичної осі камери в задане положення відносно базису фото­графування, має зорову трубу, відліковий мікроскоп і скляний лімб.

Література:

1. Інженерна геодезія: підручник / С.П.Войтенко.- К.: Знання, 2009.- 557с.

2. Васильев А. В., Шмидт С. В. Водно-технические изыскания. Л., Гидрометеоиздат, 1978.- 367 с.

Питання до лекції:

1. Що називають номенклатурою?

2. Яка відстань між меридіанами?

3. Яка відстань між паралелями?

4. За рахунок чого виконується аерофотознімання?

5. Що входить до аерофотознімальної системи?

6. Які прилади належать до навігаційного устаткування?

7. Як розрізняють аерознімання в залежності від висоти?

8. В якій проекції отримують аерофотознімки місцевості?

9. Який процес називають фототріангуляцією?

10. Що таке аеровишукування?

11. Які виконують види аерознімань?

12. Які є види дешифрувань за способом виконання?

13. Що таке мензульне знімання?

14. Які прилади використовують для мензульного знімання?

15. Де використовується мензульне знімання при проведенні вишукувань?

16. З якою метою проводиться мензульне знімання на річках?

17. Де використовується тахеометричне знімання?

18. Які прилади використовують для тахеометричного знімання?

19. Що необхідно скласти перед початком вимірювальних робіт?

20. Для чого використовується нівелірне знімання у водно-технічних вишукуваннях?

21. В чому полягає сутність способу нівелювання поверхні?

22. Які є способи нівелювання поверхні?

23. Що таке фототеодоліт?

24. Що входить до комплексу фототеодоліта?

25. Для чого використовується фототеодолітне знімання?

Практична робота №3

Тема: Визначення величини зрізки та відмітки умовного рівня в точці між водомірними постами

Мета і завдання роботи: навчитись визначати величину зрізки за двома способами та відмітки умовного рівня в точці між водомірними постами

Хід роботи

1. За умовний рівень прийнято миттєвий рівень в 7год 24/VIII на ділянці між водомірними постами №3 і 4 (мал.1).

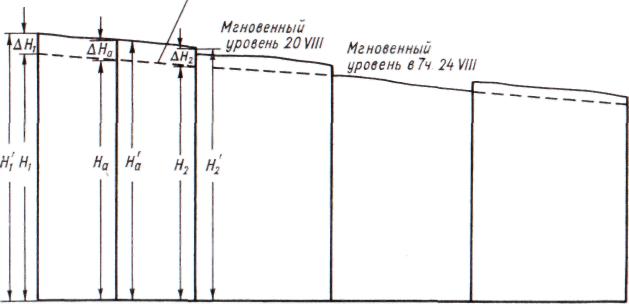

Мал.1 Схема для обрахування зрізки

2. Відмітки рівня води на водомірних постах №1 і №2 визначені по даних водомірних спостережень:

на 7 г 15/VIII на в/п № 1 ……………. H^’₁=25,84 м,

на в/п № 2..................... H^’₂=23,62 м

на 7 г 24/VIII на в/п № 1…………….. H₁ =25,30 м,

на в/п № 2.......... H₂=23,12 м.

Відмітка рівня води в точці А на 7 г 15/VIII по даним нівелювання H^’_a = 24,75 м.

Відстань між водомірними постами № 1 и № 2 L=30 км, а від водомірного поста № 1 до точки А L₁ = 14 км.

3. Визначити величину зрізки в точці А за двома способами.

4. В першому способі приймається що різниця зрізок рівня між водомірними постами пропорційна падінню: , (1) де

ΔH₁=H^’₁ - H₁ – величина зрізки на в/п №1;

ΔH₂=H^’₂ – H₂ - величина зрізки на в/п №2

З 1 величина зрізки в точці А буде дорівнювати

ΔН_a= ΔH₁ - (H^’₁- )

5.В другому способі приймається, що різниця зрізок пропорційна відстані:

звідки Δ Н_a= ΔH₁- (ΔH₁-ΔH₂

6. За отриманими даними провести розрахунки і підготувати висновок.
