Основні|основний| параметри бульдозерів
Таблиця 8.1
Показники |
Потужність базового тягача, кВт |
||||||||
гусеничного |
колісного |
||||||||
40 |
59 |
79 |
132 |
243 |
10 |
29 |
59 |
176 |
|
Довжина відвалу|, м|м-код| |
|
|
|
|
|
1,3 |
2,0 |
2,5 |
3,6 |
Висота відвала|відвал|, м |
0,8 |
0,8 |
1,2 |
1,35 |
1,75 |
0,5 |
0,5 |
0,8 |
1,2 |
Найбільше заглиблення, м|м-код| |
0,2 |
0,3 |
0,4-1,0 |
1,0 |
0,52 |
0,2 |
0,25 |
0,2 |
0,65 |
Найбільша висота підйому відвала|відвал|, м|м-код| |
0,6 |
0,6 |
0,7-1,1 |
0,3-06 |
1,15 |
0,5 |
0,5 |
0,6 |
— |
Маса бульдозера з|із| тягачем| |
6,3 |
6,4 |
|
|
|
1,85 |
3,6 |
6,5 |
17,5 |
* У чисельнику — неповоротний відвал, в знаменнику — поворотний (універсальний).
Рис. 8.2. Схеми роботи бульдозерів: а — з|із| неповоротним відвалом|відвал|; б — з|із| поворотним відвалом|відвал| (універсальний);в — схема набору, переміщення і відсипання ґрунту
Роботи, пов’язані з розробкою і переміщенням ґрунту, можна виконувати за різними схемами. Розрізняють поперечну (рис. 8.3а) і поздовжню (рис. 8.3 б) розробки.
Частіше бульдозери використовують для поперечної розробки. При поперечному переміщенні ґрунту на невеликі відстані в один бік від смуги, що розробляється, бульдозер після чергового робочого ходу повертається для набору ґрунту заднім ходом (рис. 8.3 а ).
Якщо дальність переміщення ґрунту значна, то для скорочення тривалості холостого пробігу бульдозер розвертається на 180° і повертається до місця набору ґрунту переднім ходом (рис. 10.12 б).
Рис. 8.3 Схеми поперечної розробки ґрунту бульдозерами з|із| неповоротними відвалами|відвал|: а — на одну сторону з|із| поверненням заднім ходом; б — на одну сторону з|із| розворотом на 180°| і поверненням переднім|передній| ходом; в — на дві сторони з|із| розворотом на 180 |
У разі відсипання ґрунту по обидва боки від смуги, що розробляється, при значній її ширині вигідніше вести розробку при робочих рухах бульдозера в обох напрямках (човникова схема) (рис. 8.4 в).
Вибір схеми визначається за умови найменших витрат часу на холості пробіги, перемикання швидкостей і повороти.
Ділянки широких зверху каналів у виїмці на глибину до 1,5…2 м можна розробляти бульдозерами при русі їх за поперечною схемою. При цьому переріз виїмки виходить криволінійного контуру і для приведення його до трапецієвидного потрібні доопрацювання (рис. 8.4а).
Канали шириною зверху, що не дозволяє вести поперечну розробку, але з шириною по дну не менше ширини відвалу бульдозера, можна розробляти за поздовжньо-поперечною схемою. При цьому способі подзовжніми ходами зрізають і переміщують ґрунт до межі двох ділянок каналу, що розробляються. Звідки ґрунт поперечними ходами іншого бульдозера переміщують за межі виїмки (рис.8.4 б).
Бульдозерами можна також розрівнювати ґрунт у відвалах, відсипаних екскаваторами або транспортними засобами. Об’єм ґрунту, що розробляється, при цьому складає близько 20…30% об’єму екскаваторного відвалу, а дальність переміщення ґрунту в середньому рівна половині довжини кроку екскаватора.
Рис. 8.4 Застосування|вживання| бульдозера з|із| неповоротним і поворотним відвалами|відвал| в будівництві: а — поперечна розробка верхнього шару виїмки каналу; б — поздовжньо-поперечна розробка нешироких виїмок; в — відсипання подушок для каналів з|із| бічних|боковий| резервів; г — переміщення ґрунту, розробленого екскаватором у виїмці каналу, з|із| тимчасового відвала|відвал| в постійний; д — планування поверхні ґрунту; е — відсипання ґрунту у воду піонерним| способом; ж — зачистка укосів спеціальним укісним відвалом|відвал|; з — засипка траншей поздовжніми ходами універсального бульдозера; и — зняття рослинного шару; к — влаштування|устрій| терас на косогірних| ділянках; л — профілізація полотна ґрунтової дороги
Магістральні, розподільчі канали і канали розводящої мережі на ділянках з підсипним дном часто влаштовують, заздалегідь відсипаючи загальну подушку, в якій потім нарізують переріз каналу. Якщо таку подушку відсипають з резервів, що закладаються вздовж траси, то можна застосувати бульдозери. Відсипання ведуть пошарово з ущільненням кожного шару.
Ґрунт, відсипаний в профільні насипи самоскидами, грейдер-елеваторами, тракторними візками, великовантажними скреперами, найчастіше розрівнюють бульдозерами. Бульдозери використовуються також для зачистки і планування поверхні дна і укосів каналів та котлованів.
При більшій крутизні укосів, застосовують бульдозер із змінним укісником, який прикріплюється до відвалу (рис. 8.4 ж).
Крім планування поверхонь виїмок і насипів, бульдозери можна використовувати також для будівельного планування зрошуваних ділянок, будівельних майданчиків тощо. При дальності переміщення до 50…100 м бульдозери застосовують для виконання різних резервних робіт, зокрема для зняття рослинного ґрунту в основі якісних насипів. Бульдозери використовують також на роботах, пов’язаних з відсипанням ґрунту у воду, при перекритті русел річок, каналів, засипанні промоїн гребель каналів і дамб обвалувань (рис. 8.4 е).
Універсальні бульдозери при постановці відвалу під прямим кутом до осі тягача використовуються так само, як і бульдозери з неповоротним відвалом. Можливість зміни кута захоплення в плані, а у деяких бульдозерів і кута зарізу дає їм переваги при виконанні деяких видів робіт. При установці відвалу з кутом захоплення, не рівним 90°, бульдозер переміщуватиме ґрунт не тільки вперед, але й головним чином убік. Це дозволяє використовувати універсальні бульдозери при засипанні траншей з трубопроводами, дренажними пристроями, ліквідовувати канали (рис. 8.4 з), знятті рослинного шару із смуги під насипи (рис. 8.4 и), влаштуванні терас і виїмок на косогірних ділянках, профілізації полотна ґрунтових шляхів.
Всі ці роботи виконують при русі універсального бульдозера вздовж осі споруди без витрати часу на повороти і холості пробіги, які неминучі при здійсненні тих же робіт звичайним бульдозером за поперечною схемою. Можливість поперечного переміщення ґрунту при подовжньому русі бульдозера дозволяє застосовувати бульдозери з поворотним відвалом для роботи в обмежених умовах за наявності вузької смуги вздовж об’єкта (рис. 8.4 з).
Продуктивність бульдозерів. Залежно від виду виконуваних робіт (розробка ґрунту або планування поверхні) продуктивність бульдозерів виражають в одиницях об’єму або площі.
До чинників, що найбільш істотно впливають на продуктивність бульдозерів, відносяться: фізичні властивості (механічний склад, щільність, вологість) ґрунту, дальність його переміщення, ухили місцевості, а також геометричні розміри і форма відвалів.
При розробці і переміщенні ґрунту бульдозер працює як машина циклічної дії, тому його продуктивність можна визначити за формулою (м3/год):
П = q п Кп Кi| Кр Кв , (8.4)
де q — об’єм ґрунту, що переміщується відвалом, і залежить від геометричних розмірів відвалу та умов переміщення ґрунту; n — число циклів за годину при певній дальності переміщення ґрунту; Кп — коефіцієнт втрат ґрунту в бічні валики, залежний від дальності переміщення і виду ґрунту; Ki| — коефіцієнт, що враховує вплив ухилу шляху; Кр — коефіцієнт приведення ґрунту до первинної|початковий| щільності; Кв — коефіцієнт використання робочого часу.
Число циклів бульдозера за годину: n = 3600 / tц ,| де tц – тривалість одного циклу:
(8.5)

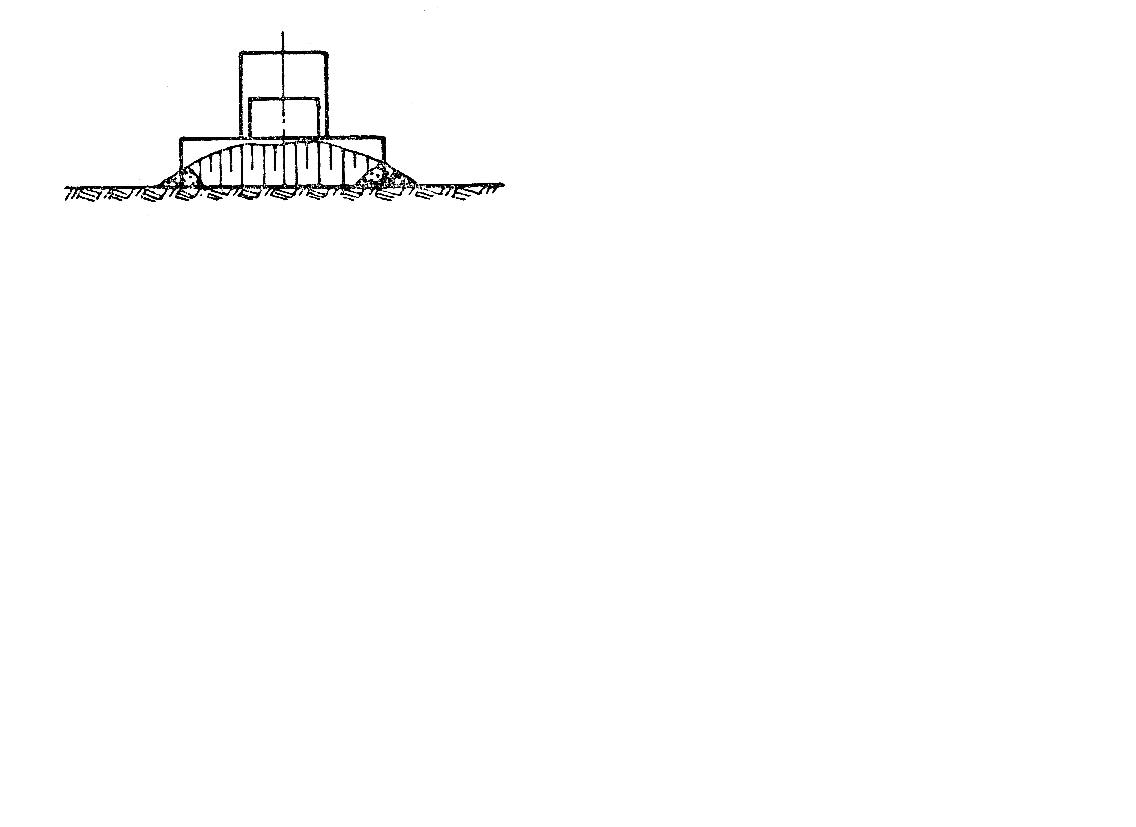

Рис. 8.5 Виробничі прийоми, які збільшують продуктивність бульдозера:
а)-переміщення грунту в насипних валиках,б)-поперечна траншея розробки грунту в виямці каналу
де tн |, tг.х , tх.х , tп |, tп.п , t0| — відповідно|відповідно до| тривалості різання ґрунту, переміщення ґрунту, зворотного (холостого|холостий|) ходу, одного повороту на 180°| (10…20 с|із|), одного перемикання швидкості (5 c|із|), опускання відвалу|відвал| в робоче положення|становище| (1–2 с|із|); m — число перемикань|перемикання| швидкостей трактора протягом одного циклу; lн |, lг.х — довжини шляхів|колія,дорога| різання ґрунту і переміщення до місця|місце-миля| укладання, м|м-код|; vн |, vг.х, vх.х — швидкості руху бульдозера відповідно при різанні ґрунту, переміщенні|переміщення| ґрунту і зворотному ході, м/с; Кv| — коефіцієнт, що враховує зниження швидкостей в порівнянні з розрахунковою конструктивною швидкістю трактора.
Середні значення коефіцієнтів зниження швидкості при різанні і переміщенні|переміщення| ґрунту складають 0,7…0,75, при зворотному холостому ході — 0,85…0,9 (Кv).
Коефіцієнт втрат ґрунту залежно від дальності його переміщення визначається за залежністю:
Кп = 1 – kl| lг.х , ( 8.6)
де kl| — практичний|дослідний| коефіцієнт, що змінюється від 0,008 до 0,04; (великі значення відносяться до сухих сипучиих ґрунтів, менші — до зв’язних за даними Ю. Б. Дейнеги); lг.х – довжина шляху|колія,дорога| переміщення ґрунту до місця|місце-миля| відсипання, м.
Із|із| збільшенням дальності переміщення ґрунту продуктивність бульдозерів різко знижується внаслідок|внаслідок| збільшення тривалості циклу і втрат ґрунту в бічні|боковий| валики.
Застосування|вживання| бульдозерів при дальності переміщення ґрунту понад 30…50 м|м-код| стає малоефективними через великі втрати ґрунту по дорозі. Об’єм|обсяг| переміщуваного|переміщуваний| відвалом|відвал| ґрунту великою мірою залежить від ухилу|уклон,схил| місцевості, на якій працює бульдозер. При роботі на спусках об'єм|обсяг| переміщуваного|переміщуваний| за один раз ґрунту, а отже і продуктивність різко збільшуються.
При виконанні бульдозерами робіт по плануванню поверхні їх експлуатаційну|експлуатаційний| продуктивність (м2/год) можна визначити за формулою:
, (8.7)
де L — довжина спланованої|планерувати| ділянки; b0| — ширина відвалу|відвал|; 0,5 — ширина перекриття суміжними проходами, м; β — кут|ріг,куток| захоплення|захват| (для неповоротних відвалів|відвал| (β = 90° і sin β = 1); v — швидкість руху тягача при плануванні, м/с; tп — тривалість розвороту в кінці|у кінці,наприкінці| планованої|планерувати| ділянки, с|із|; m — число проходок по одному місцю|місце-миля|; Кв — коефіцієнт використання бульдозера протягом робочого часу.
Змінну експлуатаційну продуктивність бульдозера (м3/зміну) можна визначити за такою формулою:
, (8.8)
де — тривалість зміни, год.: V — об’єм призми ґрунту в щільному тілі, зрізаному відвалом, м3; Кзбер.гр.— коефіцієнт збереження ґрунту під час транспортування; Кукл — коефіцієнт впливу ухилу на продуктивність; Кчас.коеф.маш. — годинний коефіцієнт використання машини.
На рис. 8.6 наведені виробничі прийоми, що збільшують продуктивність бульдозера.
Рис 8.6 Виробничі прийоми, які збільшують продуктивність бульдозера :
а-спарена робота бульдозерів, б-переміщення грунту по траншеї, в-переміщення грунту в насипних валиках, г-попеечна ттаншея грунту в виямці каналу, д-різання грунту боковою кромкою відвала, е-гребінчате зрізання грунту
