Намагничивание постоянных магнитов
Для получения от постоянного магнита ожидаемых характеристик он должен быть соответствующим образом намагничен. Намагничивание производят как правило в специальных намагничивающих аппаратах, представляющих собой электромагниты постоянного тока.
Конструктивные схемы основных разновидностей намагничивающих аппаратов.
Взаимное расположение намагничивающей детали и полюсов намагничивающего аппарата.
правильно неправильно
Постоянный магнит Полюсные наконечники Мягкое железо
Форма магнита Способ намагничивания
Длинные стержневые
Намагничивание в разомкнутой цепи, магнит помещается внутрь намагничивающей катушки.
( Широкое применение для магнитов из низкокачественных материалов).
Небольшие магниты
Применение намагничивающих аппаратов с постоянными магнитами, которые дают возможность создавать необходимое поле без потребления мощности и имеют меньшую стоимость, чем электромагнитные аппараты.
Выбор способа намагничивания и применяемые для этого приспособления определяются формой и назначением магнита.
Иногда для намагничивания используют устройство, позволяющее создавать сильные поля за счет импульсов постоянного или переменного тока большой величины.
Необходимо предусматривать, чтобы магнитный поток проходил непосредственно по постоянному магниту, минуя участки цепи из магнитномягкого материала. Для намагничивания изогнутых магнитов целесообразно применять полюсные наконечники со скосами, создающие поле кольцевой формы. При наличии шунтирующих деталей из магнитномягкого материала магнитный поток намагничивающего аппарата должен быть достаточной величины, чтобы насытить обе части – постоянный магнит и шунтирующую деталь.
Для того чтобы постоянный магнит обладал максимальной энергией, он должен быть намагничен до состояния насыщения. Необходимая для этого напряженность магнитного поля теоретически должна быть равна бесконечности. Практически предельные значения остаточной индукции и коэрцитивной силы достигаются при напряженности магнитного поля, равной пятикратному значению по отношению к коэрцитивной силе материала.
При дальнейшем увеличении напряженности намагничивающего поля остаточная индукция и коэрцитивная сила изменяются незначительно. В то же время при намагничивании полем, имеющем напряженность, в четыре раза меньшую коэрцитивной, магнитные свойства материала существенно снижаются. Таким образом, напряженность магнитного поля, необходимая для намагничивания постоянных магнитов, зависит от материала.
Причины изменения свойств постоянных магнитов

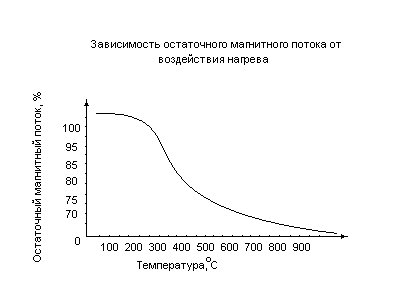

Внешние магнитные Температурные Механические
поля изменения воздействия
Нарушения магнитного состояния…
…с изменением …без изменения
структуры материала структуры материала
(структурное старение)
Восстановление магнитных Восстановление магнитных
свойств может быть свойств может быть достиг-
получено только путем нуто повторным намагничи-
повторной термообработки. ванием
