Опис лабораторної установки

Лабораторна установка складається із рідинного термостата 1, який живиться від електричної мережі 220В. У термостат встановлені контактний термометр 2 і термопара 3, до якої під’єднаний мілівольтметр 4.

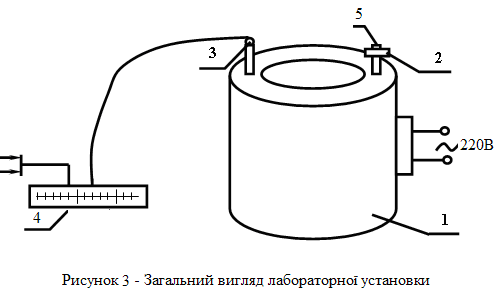

Рисунок 4 – Загальний вигляд лабораторної установки

Порядок виконання роботи

1 Перевірити наявність заземлення рідинного термостата.

2 Увімкнути термостат 1 в електричну мережу. Ввімкнути мілівольтметр 4 в електричну мережу.

3 Встановити за допомогою гвинтика 5 на контактному термометрі 30⁰С.

4 При досягненні температури рідини 30⁰С зняти показники із мілівольтметра 4.

5 Змінюючи значення на контактному термометрі через кожні 10⁰С знімати покази із вольтметра.

6 При досягненні рідиною 80⁰С доливати до гарячої води у термостаті холодну, так, щоб температура рідини зменшувалась поступово.

7 При зменшенні температури через кожні 10⁰С знімати покази з мілівольтметра 4, аж до досягнення рідиною 30⁰С.

8 Дані заносити в таблицю 2.1.

9 Здійснити обробку результатів за нижченаведеними формулами.

10 Зробити висновки з проведених досліджень.

Обробка результатів вимірювань

1 Визначити абсолютну похибку приладу, який повіряється за формулою:

, (14)

де х - покази приладу що повіряється.

2 Відносну похибку розрахувати за формулою:

. (15)

3 Приведену похибку знайти за формулою:

. (16)

х_н - нормативне значення приладу, що повіряється, яке дорівнює сумі модулів границь вимірювань (без врахування знаку).

Протокол повірки

Зразковий термометр № ____________ типу ____________, границі вимірювання ____________, клас точності ____________.

Термопара № ________________ типу ________________, границі вимірювання ____________, клас точності ____________.

Таблиця 1

№	Покази термоел. термометра		Покази ртутного контактного термометра	Середнє арифм. значення	Похибки приладу, що повіряються
	при нагрів.	при охол.			Δ, С	δ, %	δприв, %

Контрольні запитання

1 В чому полягає принцип дії термоелектричнихтермометрів.

2 Як під’єднюються вимірювальні пристрої до термопари?

3 Чому з’єднувальні провідники повинні мати такі ж термоелектричні властивості, як і електроди термопари?

4 Які знаєте типи стандартних термопар і що можете сказати про діапазони вимірювання та чутливість?

5 Які джерела виникнення похибок при вимірюванні температури термоелектричними термометрами?

6 Яка методика повірки термопар?

7 Термоелектричні перетворювачі. Принцип дії, будова, характеристики, градуювання.

8 Які вторинні прилади використовуються в комплекті з термоелектричними перетворювачами?

9 Пояснити суть потенціометричного (компесаційного) методу вимірювання термоелектрорушійної сили.

10 Для чого в схему потенціометра вводиться ланцюг нормального елементу?

11 Принципова схема електронного автоматичного потенціометра.

12 Принципова схема мілівольтметра.
