Литература

Гильмутдинов А.Х., Михайлов В.А., Султанов Э.И. Основы теории цепей. Казань, 1998.

Вариант 22

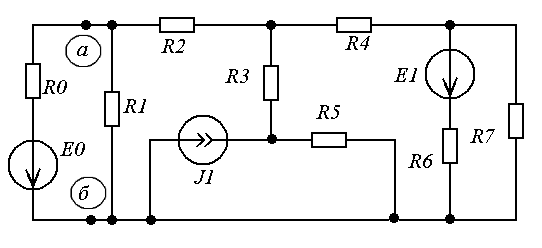

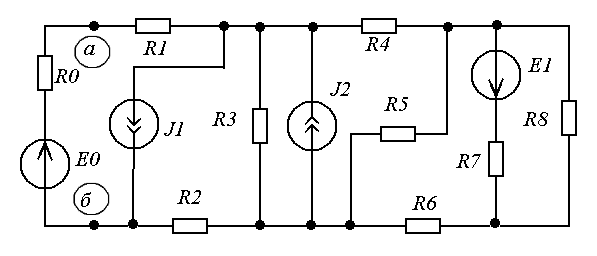

Тема 1. Эквивалентные преобразования участков цепи.

1. М етодом последовательных эквивалентных преобразований представить электрическую цепь эквивалентной схемой в виде источника ЭДС Е_экв и сопротивления R_экв и определить их параметры.

2. В ычислить разность потенциалов (напряжение U_аб) между зажимами «а-б».

Е0=1В, Е1=10В, J1=1A, J0=0.4A, R0=R5=R7=R8=10Oм, R3=8Ом, R1=R2=R4=3Ом, R6=5Ом.

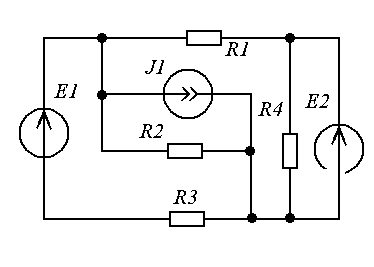

Тема 2. Метод узловых напряжений.

Рассчитать токи в ветвях схемы.

R1=5Ом, R2=1Ом, R3=2Ом, R4=4Ом, Е1=1В, Е2=2В, J1=1A.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

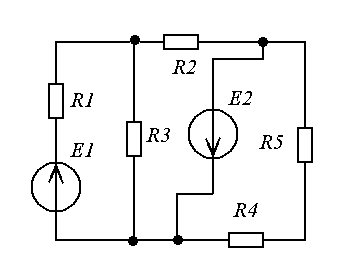

Т ема 3. Метод контурных токов.

Определить токи в ветвях.

R1=1Ом, R2=2Ом, R3=R5=4Oм, R4=R6=5Oм, Е1=1В, Е2=2В, J1=1A.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

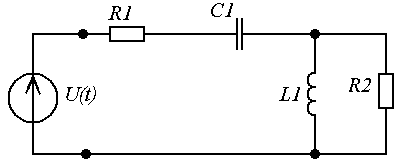

Тема 4. Линейные цепи при гармоническом воздействии.

Дано: , U=1B, , , R1=R2=10Ом, L1=2мГн, C1=2мкФ.

Определить: i_R2(t), Y_R2(j )=Y( )e^jω.

Построить АЧХ, ФЧХ, AФХ Y_R(j ).

Литература

Гильмутдинов А.Х., Михайлов В.А., Султанов Э.И. Основы теории цепей. Казань, 1998.

Вариант 23

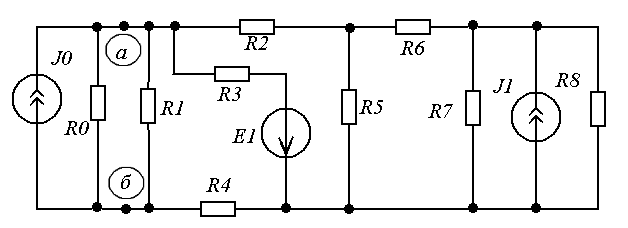

Тема 1. Эквивалентные преобразования участков цепи.

1. Методом последовательных эквивалентных преобразований представить электрическую цепь эквивалентной схемой в виде источника ЭДС Е_экв и сопротивления R_экв и определить их параметры.

2. Вычислить разность потенциалов (напряжение U_аб) между зажимами «а-б».

J0=1A, J1=0.5A, Е1=6В, R0=5Oм, R1=10Ом, R2=3Ом, R3=R5=6Ом, R4=7Ом.

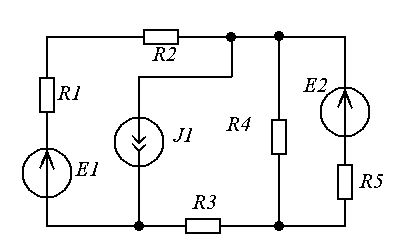

Т ема 2. Метод узловых напряжений.

Рассчитать токи в ветвях схемы.

R1=R2=1Ом, R3=4Ом, R4=2Ом, R5=5Ом, Е1=Е3=1В, J1=1A.

Т оки следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

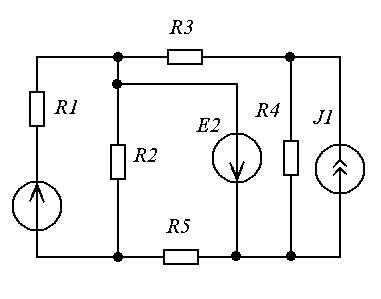

Тема 3. Метод контурных токов.

Определить токи в ветвях.

R1=R3=2Ом, R2=1Ом, R4=5Ом, R5=4Oм, Е1=E2=1В, J1=1A.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

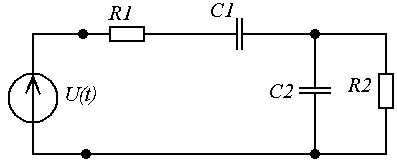

Тема 4. Линейные цепи при гармоническом воздействии.

Дано: , U=1B, , , R1=R2=100Ом, C1=5мкФ, C2=1мкФ.

Определить: u_С1(t), K_UС1(j )=K( )e^jω.

Построить АЧХ, ФЧХ, AФХ K_U(j ).

Литература

Гильмутдинов А.Х., Михайлов В.А., Султанов Э.И. Основы теории цепей. Казань, 1998.

Вариант 24

Тема 1. Эквивалентные преобразования участков цепи.

1. Методом последовательных эквивалентных преобразований представить электрическую цепь эквивалентной схемой в виде источника ЭДС Е_экв и сопротивления R_экв и определить их параметры.

2. Вычислить разность потенциалов (напряжение U_аб) между зажимами «а-б».

Е0=1В, J1=0.2A, Е1=10В, R0=R2=R3=R4=R5=5Oм, R1=R6=R7=10Ом.

Т ема 2. Метод узловых напряжений.

Рассчитать токи в ветвях схемы.

R1=4Ом, R2=5Ом, R3=R5=1Ом, R4=2Ом, E1=1B, E2=2B, J1=1A.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

Т ема 3. Метод контурных токов.

Определить токи в ветвях.

R1=R2=1Ом, R3=2Ом, R4=5Ом, R5=4Oм, Е1=Е2=1В.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

Тема 4. Линейные цепи при гармоническом воздействии.

Дано: , U=1B, , , R1=R2=100Ом, С1=1мкФ, L1=2мГн.

Определить: i_С1(t), Y_С1(j )=Y( )e^jω.

Построить АЧХ, ФЧХ, AФХ Y_С(j ).
