Литература

Гильмутдинов А.Х., Михайлов В.А., Султанов Э.И. Основы теории цепей. Казань, 1998.

Вариант 7

Т ема 1. Эквивалентные преобразования участков цепи.

1. Методом последовательных эквивалентных преобразований представить электрическую цепь эквивалентной схемой в виде источника ЭДС Е_экв и сопротивления R_экв и определить их параметры.

2. В ычислить разность потенциалов (напряжение U_аб) между зажимами «а-б».

E0=10B, E=40B, J=0.5A, R0=6Ом, R1=R3=R5=R6=8Oм, R2=R4=4Ом.

Тема 2. Метод узловых напряжений.

Рассчитать токи в ветвях схемы.

R1=4Ом, R2=5Ом, R3=1Ом, R4=R5=2Ом, Е1=1В, J1=1A.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

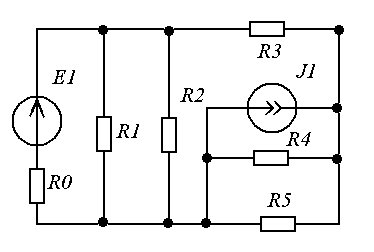

Тема 3. Метод контурных токов.

О пределить токи в ветвях.

R1=4Ом, R2=5Ом, R3=R5=1Ом, R4=2Oм, Е1= 1В, E2=2В, J1=1A.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

Тема 4. Линейные цепи при гармоническом воздействии.

Дано: , U=1B, , , R1=100Ом, R2=10Ом, C1=10мкФ, L1=10мГн.

Определить: u_С1(t), K_UС1(j )=K( )e^jω.

Построить АЧХ, ФЧХ, AФХ K_U(j ).

Литература

Гильмутдинов А.Х., Михайлов В.А., Султанов Э.И. Основы теории цепей. Казань, 1998.

Вариант 8

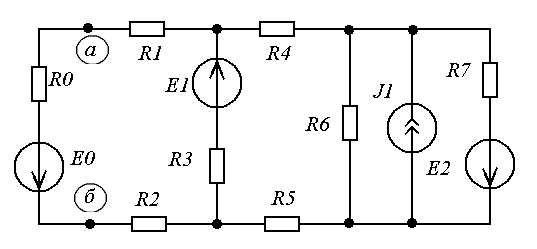

Тема 1. Эквивалентные преобразования участков цепи.

1. М етодом последовательных эквивалентных преобразований представить электрическую цепь эквивалентной схемой в виде источника ЭДС Е_экв и сопротивления R_экв и определить их параметры.

2. Вычислить разность потенциалов (напряжение U_аб) между зажимами «а-б».

E0=1B, E1=6B, E2=4B, J1=1A, R0=1Ом, R1=R2=R3=8Oм, R4=R5=3Ом, R6=R7=4Ом.

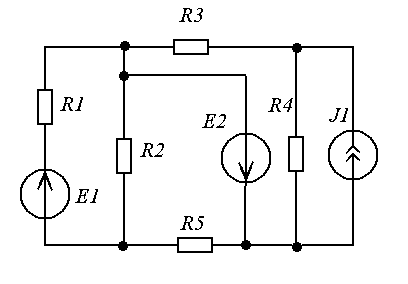

Т ема 2. Метод узловых напряжений.

Рассчитать токи в ветвях схемы.

R1=4Ом, R2=5Ом, R3=1Ом, R4=R5=2Ом, Е1=E2=1В, J1=1A.

Т оки следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

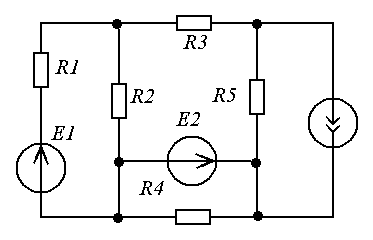

Тема 3. Метод контурных токов.

Определить токи в ветвях.

R1=1Ом, R2=2Ом, R3=R5=4Ом, R4=R6=5Oм, Е1=1В, E2=2B, J1=1A.

Токи следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.

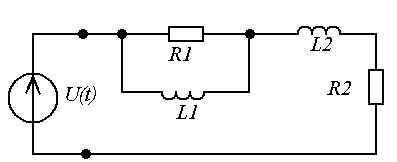

Тема 4. Линейные цепи при гармоническом воздействии.

Дано: , U=1B, , , R1=100Ом, R2=10Ом, L1=10мГн, L2=5мГн.

Определить: u_R2(t), K_UR2(j )=K( )e^jω.

Построить АЧХ, ФЧХ, AФХ K_U(j ).

Литература

Гильмутдинов А.Х., Михайлов В.А., Султанов Э.И. Основы теории цепей. Казань, 1998.

Вариант 9

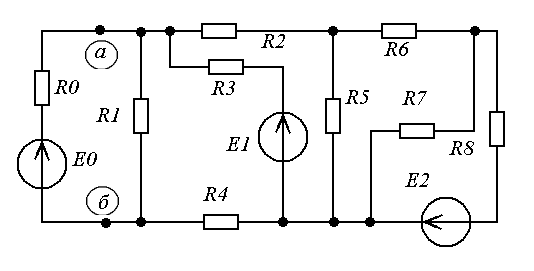

Т ема 1. Эквивалентные преобразования участков цепи.

1. М етодом последовательных эквивалентных преобразований представить электрическую цепь эквивалентной схемой в виде источника ЭДС Е_экв и сопротивления R_экв и определить их параметры.

2. Вычислить разность потенциалов (напряжение U_аб) между зажимами «а-б».

Е0=1В, Е1=5В, Е2=6В, R0=5Oм, R1=R3=10Ом, R2=7Ом, R4=5Ом, R5=R7=R8=6Ом, R6=3Ом.

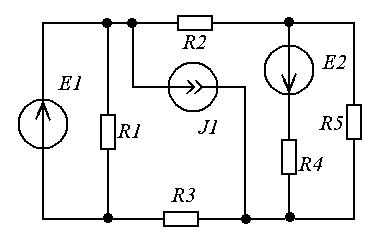

Тема 2. Метод узловых напряжений.

Рассчитать токи в ветвях схемы.

R1=1Ом, R2=R5=2Ом, R3=4Ом, R4=5Ом, Е1=Е2=1В, J1=1A.

Т оки следует обозначать с индексом элемента, через который протекает ток. Например, I_R1,... I_E1 и т.д.
