3. Разграфка и номенклатура карт

Поверхность всей Земли или значительной ее территории изображается на одном листе карты в мелком масштабе. Для удобства использования все карты выдаются на отдельных листах, которые представляют собою часть единой карты.

Разделение единой карты на отдельные листы называется разграфкою. Буквенное и цифровое обозначение отдельных листов карты называется номенклатурой, т.е. номенклатура - это система обозначений отдельных листов карт. В Украине применяются два вида разграфки карт — международная и произвольная. В международной системе разграфки распределение карты на отдельные листы производится по меридианам и параллелям, а в произвольной системе — по направлениям, которые, как правило, не совпадают с меридианами и параллелями.

В основу разграфки и номенклатуры топографических карт всеx масштабов положен лист государственной карты масштаба 1:1 000 000. Листы этих карт, заключенные между параллелями, образуют ряды, а листы между сопредельными меридианами — колоны.

Для составления карты такого масштаба (разграфки) изображение земной поверхности разбивается на 60 колонн (двухугольников) начиная от Гринвичского меридиана через 6˚.

Двухугольники нумеруются арабскими цифрами от 1 до 60 на восток от 180˚. Возможна нумерация от 0˚. В этом случае двухугольники называются не колоннами, а зонами. Нумерация зон от колонн отличается на 30 единиц, например, колонна с номером 40 соответствует зоне с номером 10.

Первая колонна ограничена 180° и 174° з.д., вторая - 174° и 168°з.д., и т.д. Необходимо помнить, что Гринвичский меридиан разделяет 30-ю и 31-ю колонны.

Таким образом, колонны и зоны делят земной шар по меридианам. Параллелями через 4˚ по широте изображение земной поверхности делится на ряды, обозначаемые буквами латинского алфавита к северу и югу от экватора. Таким делением по меридианам и параллелям определяется номенклатура листа карты масштаба 1:1 000 000 (миллионной), т.е номенклатура каждого листа этой карты складывается из литеры (буквы) ряда и номера колонны на пересечении которых лист расположен.

Ряды обозначаются заглавными буквами латинского алфавита А, В, С, D, Е, F, G, Н, I, J, L, М, N, О, Р, R, S, Т, W, Х, Y, Z, начиная от экватора к полюсам.

Номенклатура листа карты складывается из обозначений ряда и колонны, в которых расположен данный лист. Так, например, N-37 – номенклатура листа, на котором находится Москва.

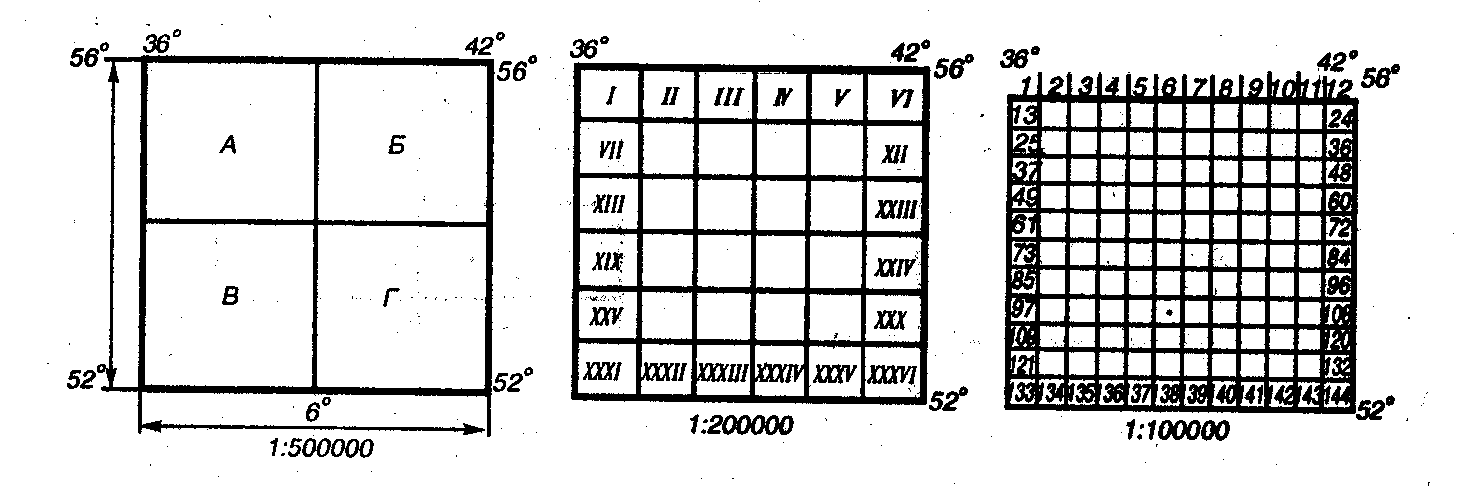

Одному листу карты масштаба 1:1000000 соответствуют 4 листа карты масштаба 1:500000, обозначаемые заглавными буквами русского алфавита А,Б,В,Г, 36 листов карты масштаба 1:200000, обозначаемые римскими цифрами I-XXXVI, 144 листа карты масштаба 1:100000, обозначаемые арабскими цифрами 1-144. (рис.3)

Счет листов всех масштабов ведется слева направо и сверху вниз (рис. 5).

Рис. 3

Итак, заштрихованный на рисунке (на доске) лист карты масштаба 1: 500 000 имеет номенклатуру N-37-Б

• листы карты масштаба 1: 200 000 (36 листов) обозначаются римскими цифрами от 1 к XXXVI. Номенклатура заштрихованного на рисунке листа N-37-В-XIX;

• листы карты масштаба 1: 100 000 нумеруются цифрами от 1 до 144. Номенклатура листа, заштрихованного на рисунке N-37-B-XXXIII-142.

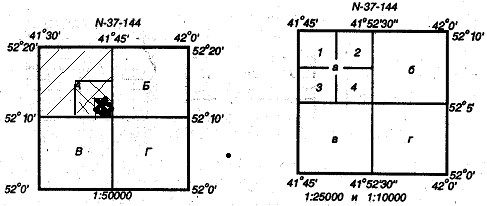

Лист карты масштаба 1: 100 000 служит основой для разграфки и обозначения карт более крупных масштабов. Одному листу карты масштаба 1:100 000 соответствуют 4 листа карты масштаба 1:50 000, которые обозначаются русскими прописными буквами А, Б, В, Г и присоединяются к номенклатуре стотысячного листа(рис. 6), а лист карты масштаба 1:50 000 — 4 листа карты масштаба 1:25 000, которые обозначаются маленькими литерами а, б, в, г и присоединяются к номенклатуре стотысячного листа.

Рис. 4

Соответственно номенклатура листов карты масштаба 1:10 000 состоит из номенклатуры листа карты масштаба 1: 100 000 с присоединением к ней номенклатуры листов карты масштаба 1:50000, затем 1:25 000 с присоединением к ним буквы, которая указывает на данный лист, например, №-37-144-Г-б-1.

Согласно рисунку (на доске) номенклатура следующая, допустим для листа карты N-37-144 добавляется N-37-144-А-г-4

Пример. Широта точки 55° с.ш., долгота 32° в.д. Определим номенклатуру листа 1:1000000, на котором находится данная точка:

1). 55°с.ш. : 4° ≈ 13,8, т.е. число более 13. Значит это 14-я буква латинского алфавита – N.

2). 32° в.д. : 6° ≈ 5,3, т.е. это 6-я колонна от Гринвича. Окончательное значение N-36.

Для подбора нужных листов карт для того или другого района и для быстрого определения их номенклатуры существуют так называемые сборные таблицы карт. Они представляют собой мелкомасштабные схематические карты, разделенные на клетки, которым соответствуют местные карты данного масштаба. Нумерация каждой клетки указывает номенклатуру листа.

Так как меридианы к полюсам сближаются и линейные размеры северных и южных сторон рамок с увеличением широты уменьшаются, на районы севернее параллели 60˚ топографические карты всех масштабов выдаются сдвоенными по долготе листами, а севернее параллели 76˚ карта масштаба 1: 200 000 выдается строенными листами, карты других масштабов — счетверенными листами. Номенклатура таких листов содержит обозначение отдельных листов.
