5. Аксонометрические проекции
5.1. Метрические задачи
51. Прямоугольная аксонометрия задана треугольником следов X Y Z.
Определить углы наклона натуральных осей x, y и z к
аксонометрической плоскости (рис. 51).
Рис. 51
52. Дана тройка осей x, y и z прямоугольной аксонометрии. Построить
аксонометрические масштабы, если задан натуральный масштаб е
(рис. 52).
Рис. 52
5.2. Позиционные задачи

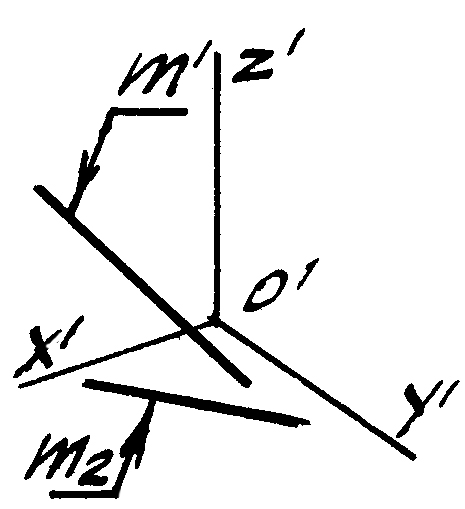

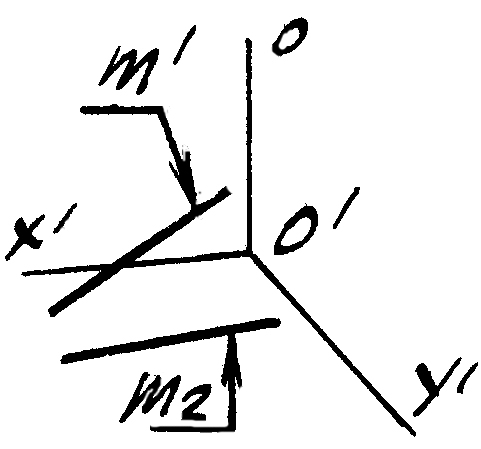

53. Построить следы прямой m (рис. 53 а,б, в).
а)
б)
в)
Рис. 53

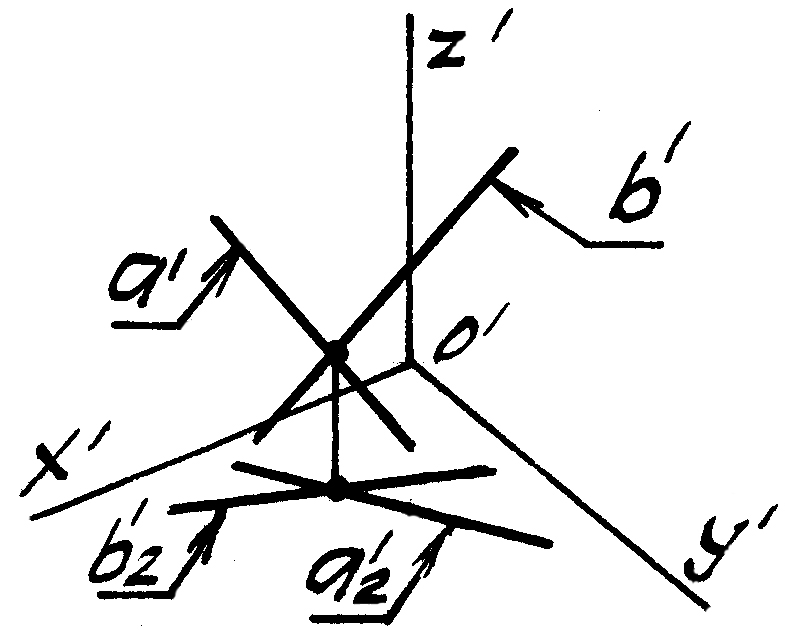

54. Перезадать следами плоскость а) (m║n); б)(a∩b) (рис. 54).
а)
б)
Рис. 54
55. Построить в плоскости , заданной следами, точку А, одна из вторичных
проекций которой задана (рис. 55).
Рис. 55
56. В плоскости , заданной следами, построить треугольник АВС, стороны
которого являлись бы линиями уровня (рис. 56).
Рис. 56
57. Построить линию взаимного пересечения прямой а и плоскости
(А,В,С) (рис. 57).
Рис. 57
58. Построить сечение конуса вращения плоскостью (m║n) (рис. 58).
Рис. 58
59. Построить линию взаимного пересечения двух поверхностей (рис. 59а,б).
а)
б)
Рис. 59
