Расчет среднего ригеля на прочность по наклонным сечениям на действие поперечных сил
В крайнем и среднем пролетах ригеля устанавливаем по два плоских сварных каркаса с односторонним расположением рабочих продольных стержней. Наибольший диаметр продольных стержней в среднем пролете составляет .
Принимаем во всех пролетах поперечные стержни из арматуры класса А400 диаметром . . Количество поперечных стержней в нормальном сечении равно числу плоских сварных каркасов в элементе, т.е. n = 2.
Средний пролет
Исходя их условий сварки принимаем поперечную арматуру ( ) с шагом
Проверка прочности наклонной сжатой полосы:
Прочность сжатой полосы обеспечена.
Проверка прочности наклонной сечения:
Хомуты полностью учитываются в расчете и определяется по формуле:
Поскольку
Принято ;
При шаге прочность наклонного сечения обеспечивается. А при шаге прочность наклонных сечений не обеспечивается.
Определение длины приопорных участков среднего ригеля.
А. Аналитический метод
В середине пролета ригеля предварительно принимаем арматура класса . Тогда:
Поскольку , то
Б. Графический метод

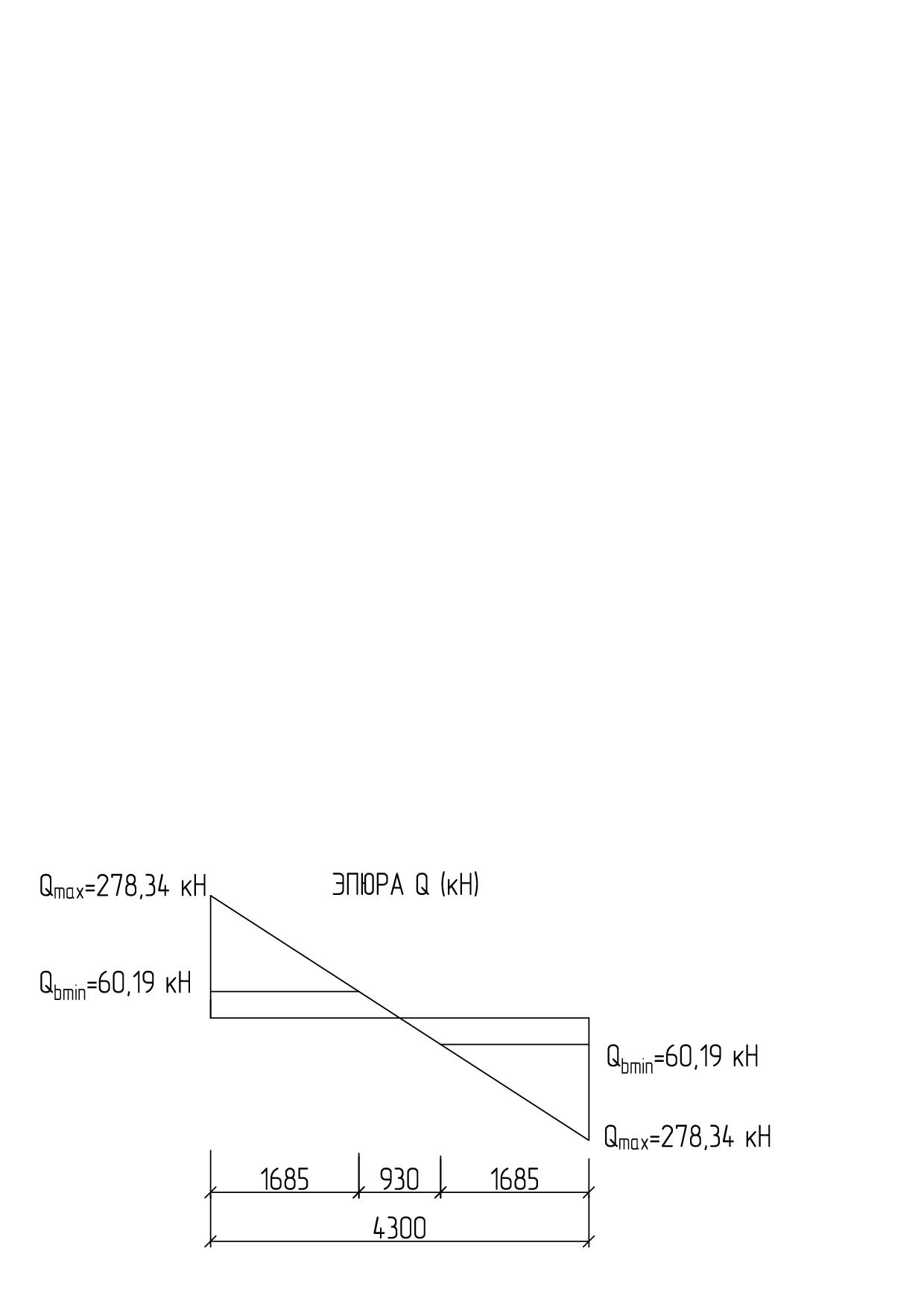

Рисунок 11 – К определению графическим методом в среднем ригеле
Принимаем .
Обрыв продольной арматуры в среднем ригеле
В целях экономии до 50% продольной арматуры её можно обрывать там, где она уже не нужна. Для определения места обрыва продольной арматуры строится огибающая эпюра изгибающих моментов от внешних нагрузок и эпюра несущей способности сечений ригеля . Моменты от внешней нагрузки в пяти точках огибающей эпюры определяются по формуле:
Расчетные моменты эпюры несущей способности в каждом сечении равны:
,
где ,
– площадь арматуры в рассматриваемом сечении ригеля.
Место фактического обрыва стержней отстаёт от теоретического на расстояние , принимаемое не менее величины:
, при этом если
где , , – соответственно поперечная сила, поперечное усилие в поперечных стержнях и диаметр обрываемого стержня в месте его теоретического обрыва.
По всех длине ригеля должно соблюдаться условие .
Подсчет моментов при отношении
сведен в таблицу 1.
Значение коэффициента для определения отрицательных моментов принято по интерполяции.
Нулевые точки эпюры положительных моментов располагаются на расстоянии от грани опоры.
Таблица 1. Изгибающие моменты в среднем ригеле.
Средний пролет пролет "5-10" |
|||||||||||||||
|
|||||||||||||||
Сечения |
5 |
6 |
7 |
7' |
8 |
9 |
10 |
||||||||
Положительные моменты |
β |
- |
0,018 |
0,058 |
0,0625 |
0,058 |
0,018 |
- |
|||||||
+М |
- |
43,09 |
138,84 |
149,61 |
138,84 |
43,09 |
- |
||||||||
Отрицательные моменты |
β |
-0,0625 |
-0,0236 |
-0,0039 |
- |
-0,0039 |
-0,0236 |
-0,0625 |
|||||||
-М |
-149,61 |
-56,49 |
-9,34 |
- |
-9,34 |
-56,49 |
-149,61 |
Ординаты эпюры вычисляются через площади фактически принятой ранее арматуры.
На положительный момент принята арматура с
Ввиду убывания положительного момента к опорам обрывают в пролете.
Момент , отвечающий оставшейся арматуре будет равен:
На момент принята арматура с
На момент в пролете принята арматура с
Обрываемые пролётные и опорные стержни заводятся за место теоретического обрыва на величину . Расстояние от опорных стержней до мест теоретического обрыва стержней и значение определяется из эпюры графически по рисунку 12.
Из расчета ригеля на прочность по поперечной силе п. 4.4,
Значения будут:
для пролетных стержней
для опорных стержней
Принято ; .

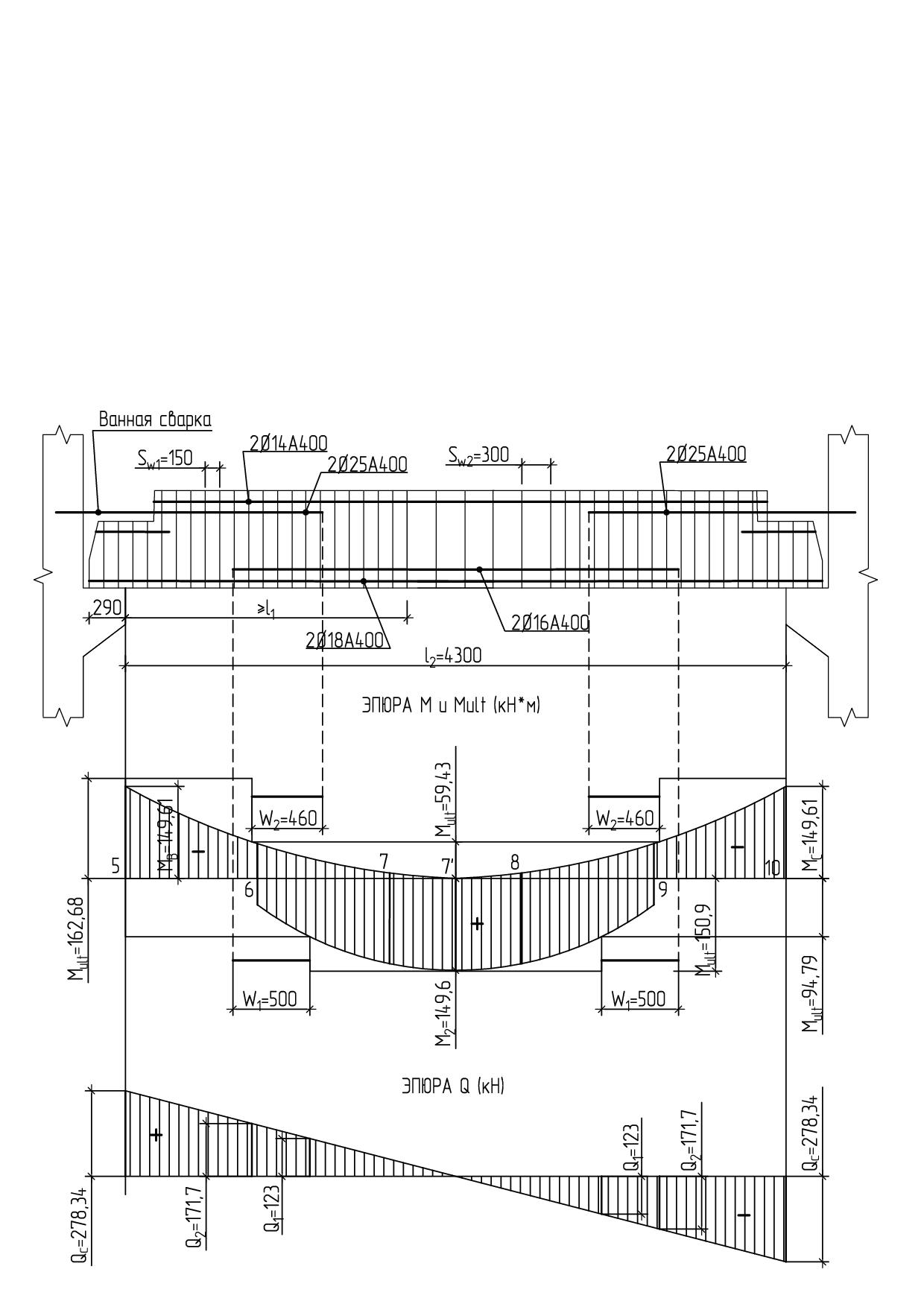

Рисунок 12 – Огибающая эпюра моментов и «эпюра несущей способности» среднего ригеля.
