3.3. Расчет плиты по второй группе предельных состояний
Производится от нормативных нагрузок (при и )
От временной нагрузки продолжительного действия:
3.3.1 Расчет по образованию трещин
Расчетное тавровое сечение представлено на рисунке 7. С учетом замоноличивания бетоном продольного шва между ребрами расчетная ширина полки будет равна и средняя ширина ребра:
.

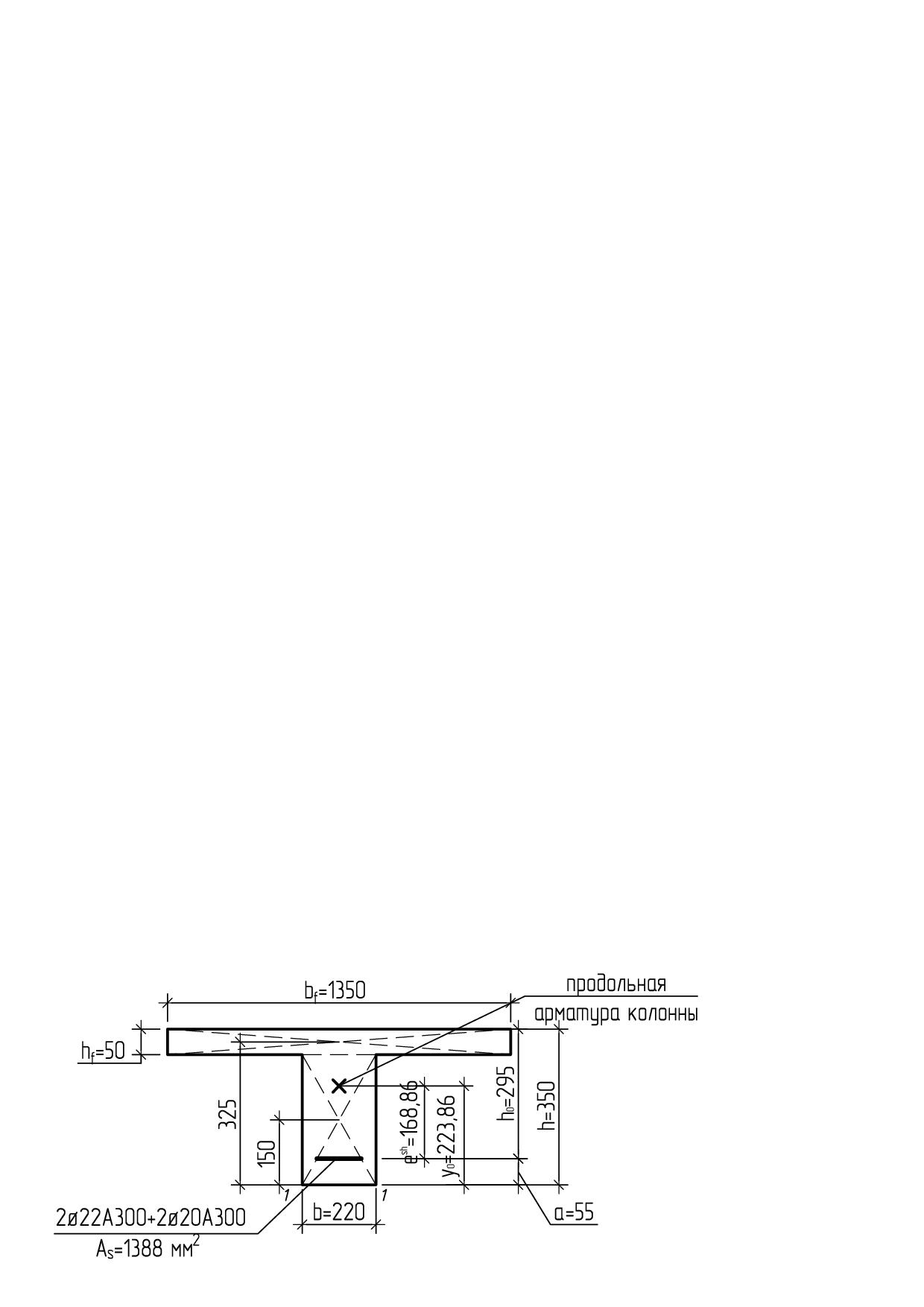

Рисунок 7 – Расчетное сечение ребра по второй группе предельных состояний
Трещины образуются, если
Площадь приведенного сечения
Статический момент приведенного сечения относительно растянутой грани 1-1:
Расстояние до центра тяжести приведенного сечения от нижней грани продольных ребер:
Момент инерции приведенного сечения относительно 1-1:
Момент сопротивления приведенного сечения:
Ядровое расстояние приведенного сечения:
где – деформации усадки бетона класса В35 и ниже.
Момент трещинообразования:
Трещины образуются от усадки бетона еще до приложения внешней нагрузки.
3.3.2 Расчет ширины раскрытия трещин
Расчет непродолжительной ширины раскрытия трещин производится из условия:
Расчет продолжительной ширины раскрытия трещин производится из условия:
где - предельно допустимая ширина раскрытия трещин из условия сохранности арматуры, равная 0,3 мм при продолжительном раскрытии; 0,4 мм – при непродолжительном раскрытии трещин;
– ширина раскрытия трещин от продолжительного действия постоянной и длительной части временной нагрузки:
где – коэффициент, учитывающий продолжительность действия нагрузки и принимаемый равным 1,0 – при непродолжительном действии нагрузки; 1,4 – при продолжительном действии нагрузки;
– коэффициент, учитывающий профиль продольной арматуры и принимаемый равным 0,5 – для арматуры периодического профиля;
– коэффициент, учитывающий характер нагружения и принимаемый равным 1,0 – для изгибаемых элементов;
Принимаем
Средняя высота сжатой зоны для тавровых сечений, определяется по формуле:
где – площадь сечения свесов полки
где значение относительных деформаций бетона при продолжительном действии нагрузки, (при относительной влажности воздуха 40-75%).
где – площадь сечения растянутого бетона
Высота растянутой зоны бетона должна быть не менее 2a и не более .
где – поправочный коэффициент, равный: для прямоугольных и тавровых сечений с полкой в сжатой зоне - 0,9;
Так как Принимаем .
– ширина раскрытия трещин от непродолжительного действия всей нагрузки
где значение относительных деформаций бетона при непродолжительном действии нагрузки,
Определение ширины раскрытия трещин от непродолжительного действия постоянной и временной длительной нагрузки
Из расчета
Непродолжительная ширина раскрытия трещин составит:
3.3.3. Расчет плиты по прогибам
Полная кривизна для участков с трещинами в растянутой зоне определяется по формуле:
Полный прогиб плиты:
где – кривизна от непродолжительного действия постоянной и длительной нагрузки
Из расчета
Момент инерции приведенного сечения без учета растянутого бетона:
где – коэффициент ползучести бетона
Принято:
Кривизна от непродолжительного действия всей нагрузки:
Из расчета
Кривизна от непродолжительного действия постоянной и длительной нагрузки:
Из расчета т.к. нагрузка носит непродолжительный характер
.
Плита удовлетворят требованиям:
а) эстетико – психологическим
б) конструктивным
Вывод: плита удовлетворяет требованиям по второй группе предельных состояний.
