5. Содержание отчета

1. Эскизы образцов до испытания на растяжение и сжатие.

2. Диаграммы растяжения и сжатия стали и чугуна с указанием характерных точек.

3. Вычисление основных механических характеристик стали и чугуна.

4. Определение допускаемых напряжений.

Литература…..

Вопросы для самопроверки

1. Какой вид имеют диаграммы растяжения образца из малоуглеродистой стали и чугуна?

2. Какие характерные точки и участки имеют диаграммы растяжения пластичного и хрупкого материалов?

3. Какие механические характеристики можно определить по диаграммам растяжения пластичного и хрупкого материалов?

4. Как из опыта на растяжение образца получить характеристики пластичности материала: относительное остаточное сужение, относительное остаточное удлинение?

5. Каковы особенности испытания образцов на сжатие и как они влияют на результаты опыта?

6. Какое напряжение является предельным (опасным) для пластичных и хрупких материалов при растяжении и сжатии?

ЛАБОРАТОРНАЯ РАБОТА № 2

ОПРЕДЕЛЕНИЕ ВЕЛИЧИНЫ КОЭФФИЦИЕНТА ПУАССОНА

1. Цель работы

Опытное определение величины коэффициента Пуассона для стали как од-ной из постоянных, характеризующих упругие свойства данного материала.

2. Основные теоретические положения

Относительная продольная и относительная поперечная упругие деформации образца связаны между собой через коэффициент пропор-циональности – коэффициент Пуассона

,

где - относительная поперечная деформация образца;

- относительная продольная деформация образца.

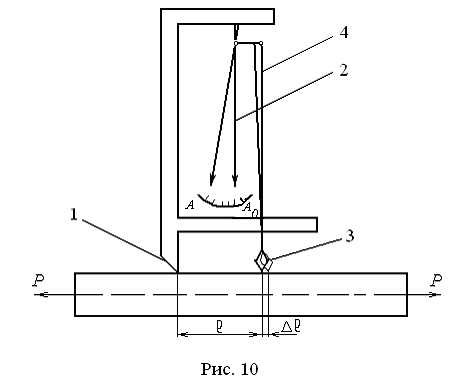

В данной работе для замера абсолютных деформаций образца в продольном и поперечном направлениях используются рычажные тензометры. Схема ры-чажного тензометра приведена на рис. 10.

Принцип действия тензометра заключается в следующем. Жесткая неподвижная ножка корпуса тензометра 1 и подвижная ножка – призма 3, соединенная жестко с рычагом 4, плотно прижимаются к образцу. Расстояние между ножкой 1 и призмой 3 называется базой тензометра ( ).При деформации образца (растяжение или сжатие) происходит поворот призмы по ее большей диагонали, конец которой перемещается на величину , являющуюся абсолютной деформацией волокна образца на длине базы тензометра .

Система рычагов передает перемещение призмы стрелке 2, конец которой проходит расстояние между начальным и конечным отсчетами по шкале прибора. Отношение является коэффициентом увеличения тензометра. Для используемых в работе тензометров К = 1000.

Абсолютная деформация образца на величине базы тензометра определяется соотношением

,

а относительная деформация

.

3. Описание лабораторной установки

Схема лабораторной установки показана на рис. 11.

В качестве образца принята стальная полоса, закрепленная в захватах разрывной машины. На полосе закреплены два тензометра: А- для замера продольной деформации и В – для замера поперечной деформации.
