8.2. Проверочный расчет подшипников на долговечность
Вал №1
Существует два вида расчетов подшипников качения:
43
по статической грузоподъемности для предотвращения пластических деформаций тел и дорожек качения. Расчет выполняют при частоте вращения n<1 мин-1;
по динамической грузоподъемности для предотвращения усталостного контактного выкрашивания тел и дорожек качения. Расчет выполняется при n>1 мин-1.
8.2.1. По каталогу [1] находим статическую грузоподъемность предварительно выбранного подшипника С0 = 23.2 кН.
8.2.2. Определяем коэффициент е по формуле:
, (8.10)
8.2.3. Вычисляем осевые составляющие реакций опор от действия радиальных сил, которые зависят от угла контакта.
Схема установки подшипников.
Рисунок 8.4
S1 = 0.83 e RA = 0.83 0.19 2105 = 332 Н (8.11)
S2 = 0.83 e RB = 0.83 0.19 2367 = 374 Н
9.2.4. Определяемрасчетные осевые нагрузки Fа1 и Fа2 .
S1 < S2 и Fа > S2 – S1 → Fа1 = S1; Fа2 = S1 + Fа (8.12)
Fа1 = 332 Н
Fа2 = 332 + 675 = 1007 Н
8.2.5. Определяем соотношение и сравниваем его с е. При этом, если соблюдается условие , то Х = 1, Y = 0; если , то Х и Y находят по каталогу [1].
следовательно Х = 1, Y = 0.

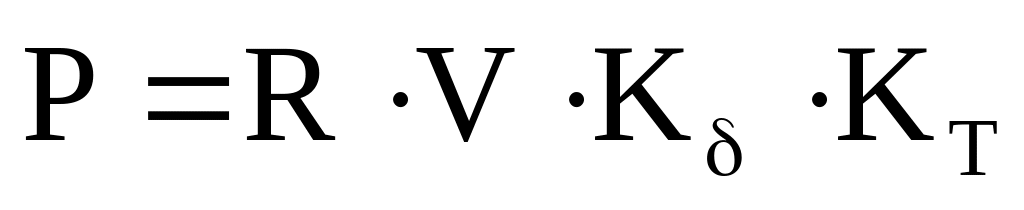

8.2.6. Определяем эквивалентную динамическую нагрузку:
(8.13)
44
где: R – радиальная нагрузка, действующая на подшипник
V – коэффициент вращения. При вращении внутреннего кольца V=1.
K – коэффициент безопасности. K = 1.2 (стр.141 [1])
KT – температурный коэффициент. KТ = 1 при температуре подшипника менее 1000С.
H
8.2.7. Вычисляем требуемую динамическую грузоподъемность подшипника
(8.14)
= 5.32 ( см /1/ табл 11.2)
Н
Сравниваем полученное значение С с табличным значением.
Стабл = 23.2 кН
15.1 кН << 23.2 кН Условие выполняется
Вал №2
8.2.8. По каталогу [1] находим статическую грузоподъемность предварительно выбранного подшипника С0 = 27.0 кН.
8.2.9. Определяем коэффициент е по формуле:
8.2.10. Вычисляем осевые составляющие реакций опор от действия радиальных сил, которые зависят от угла контакта .
S1 = 0.83 e RA = 0.83 0.45 6758 = 2524 Н
S2 = 0.83 e RB = 0.83 0.45 16358 = 6109 Н
8.2.11. Определяемрасчетные осевые нагрузки Fа1 и Fа2 .
S1 < S2 и Fа < S2 – S1 → Fа1 = S2 – Fа ; Fа2 = S2
Fа1 = 6109 – 645 = 5464 Н
Fа2 = 6109 Н
8.2.12. Определяем соотношение и сравниваем его с е. При этом, если соблюдается условие , то Х = 1, Y = 0; если , то Х и Y находят по каталогу [1].
следовательно Х = 0.46, Y = 1.22.
45
8.2.13. Определяем эквивалентную динамическую нагрузку:
(8.15)
8.2.14. Вычисляем требуемую динамическую грузоподъемность подшипника
= 2.67 ( см /1/ табл 11.2)
Н
Сравниваем полученное значение С с табличным значением.
Стабл = 27.0 кН
26.6 кН << 27 кН Условие выполняется
