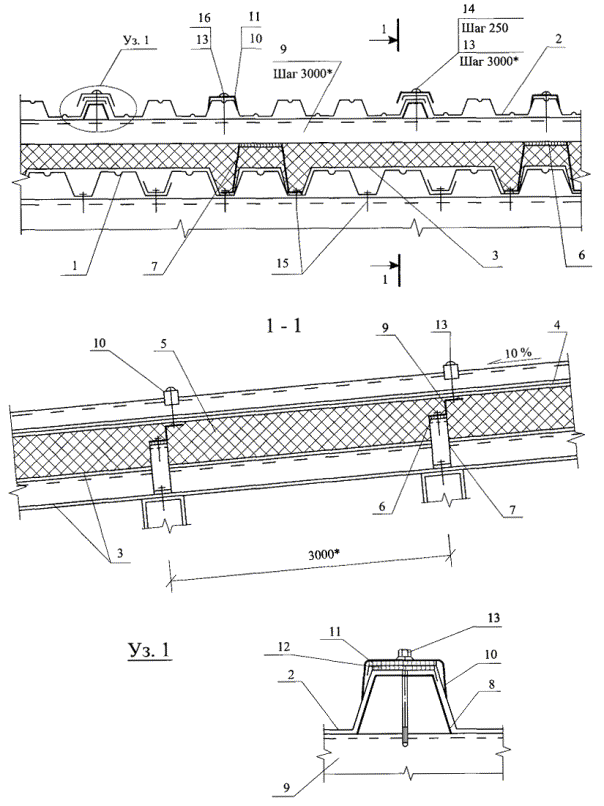

3.Покрытия по стальным профилированным настилам с кровлями из стальных профилированных листов Конструкция покрытия с кровлей из стальных профилированных листов.

1 - несущий стальной профилированный настил, например Н57 -750 -0 ,8 ; 2 - стальной профилированный лист С44-1000 -0 ,7 или СН44-1000 -0 ,8 ; 3 - пароизоля ция из полиэтиленовой пленки; 4 - ветрозащита из паропроницаемого материала, например, « Тайвек SUPRO » ; 5 - негорючие теплоизоляционные материалы ISOVER плиты марок KL , KL - A , KL - E или маты KT, KT- 11 , KT-11- TWIN ; 6 - термовкладыш, например, бакелизированная фанера; 7 - опорный элемент из стали толщиной 3 мм; 8 - элемент жесткости - сталь толщиной 2 мм; 9 - дистанционный прогон ГН65 ×5 ×40 ×3 ; 10 - шайба стальная; 11 - шайба уплотнительная (герметизирующая лента); 12 - мастика герметизирующая; 13 - винт самонарезающий В6 ×80 ; 14 - заклепка комбинированная; 15 - винт самонарезающий В6 ×25 ; 16 - шайба неопреновая;

^* - справочный размер.

Рекомендуемая длина ската - до 12 м.

Схема маркировки узлов

Карниз. Неорганизованный водоотвод. Узел 41

1 - заглушка из теплоизоляционных плит или матов ISOVER ; 2 - плиты теплоизоляционные ISOVER ; 3 - стальная «гребенка» по форме кровельного профлиста; 4 - заклепка комбинированная; 5 - оцинкованная сталь толщиной 0 ,8 мм ; 6 - термовкладыш.

Примыкание покрытия к торцевой стене. Узел 42

1 - оцинкованная сталь толщиной 0 ,8 мм ; 2 - плиты теплоизоляционные или маты ISOVER ; 3 - заклепка комбинированная; 4 - защитный фартук из оцинкованной стали толщиной 0 ,8 мм ; 5 - термовкладыш.

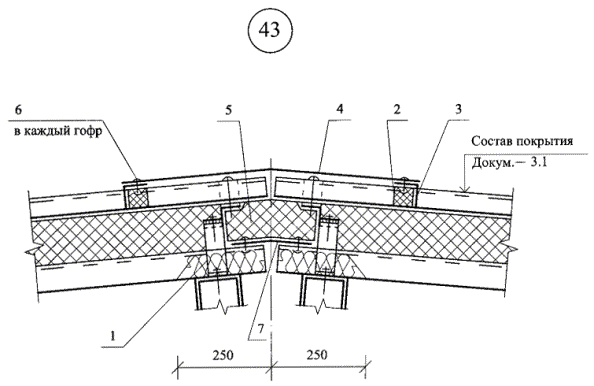

Конек. Узел 43

1 - заглушка из теплоизоляционных плит или матов ISOVER ; 2 - гребенчатый уплотнитель из пористой резины; 3 - стальная «гребенка»; 4 - защитный фартук из стали толщиной 0 ,8 мм ; 5 - плиты теплоизоляционные или маты ISOVER ; 6 - заклепка комбинированная; 7 - оцинкованная сталь толщиной 0 ,8 мм .

Пропуск трубы через покрытие. Узел 44

1 - пропускаемая труба; 2 - стальной квадратный стакан с фланцем; 3 - плиты (маты) теплоизоляционные ISOVER ; 4 - дополнительные прогоны; 5 - хомут; 6 - мастика герметизирующая; 7 , 8 , 14 - защитный фартук из стали толщиной 0 ,8 мм ; 9 - заклепка комбинированная; 10 - зонт из оцинкованной стали; 11 - коньковый защитный фартук; 12 - уплотнитель по форме профнастил а; 13 - гребенка по форме профнастила.

См. совместно с листом 2 .

Условные обозначения см. лист 1 .
