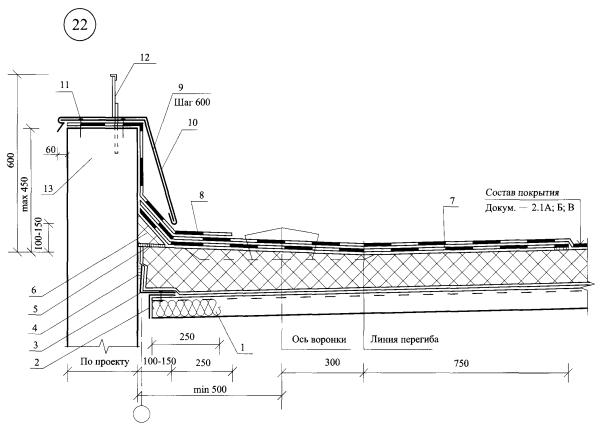

Примыкание покрытия к парапету высотой до 450 мм из железобетонных панелей. Узел 22

1 - заглушка из негорючего утеплителя ISOVER ; 2 - стальная гребенка; 3 - оцинкованная сталь толщиной 0 ,8 мм; 4 - мастика герметизирующая; 5 - приклеивающий состав; 6 - бортик из теплоизоляционных плит ISOVER ; 7 - слой кровельного материала (усиление ендовы); 8 - дополнительные слои ковра (усиление примыкания кровли к парапету); 9 - костыль из стальной полосы 4 ×40 мм; 10 - защитный фартук из оцинкованной стали толщиной 0 ,8 мм; 11 - дюбель ДГ 3 ,7 ×70 Ц6 ; 12 - ограждение кровли; 13 - парапет продольной стены.

Общее замечание: Направление профилированных настилов выбрано произвольно.

Примыкание покрытия к парапету высотой 600 мм из железобетонных панелей.

1 - заглушка из негорючего утеплителя ISOVER ; 2 - стальная гребенка; 3 - оцинкованная сталь толщиной 0 ,8 мм; 4 - мастика герметизирующая; 5 - приклеивающий состав; 6 - бортик из теплоизоляционных плит ISOVER ; 7 - слой кровельного материала (усиление ендовы); 8 - дополнительные слои ковра (усиление примыкания кровли к парапету); 9 , 10 - костыль из стальной полосы 4 ×40 мм; 11 - стальная полоса 4 ×40 мм; 12 - дюбель ДГ 3 ,7 ×70 Ц6 ; 13 , 14 - защитный фартук из оцинкованной стали толщиной 0 ,8 мм ; 15 - парапет продольной стены.

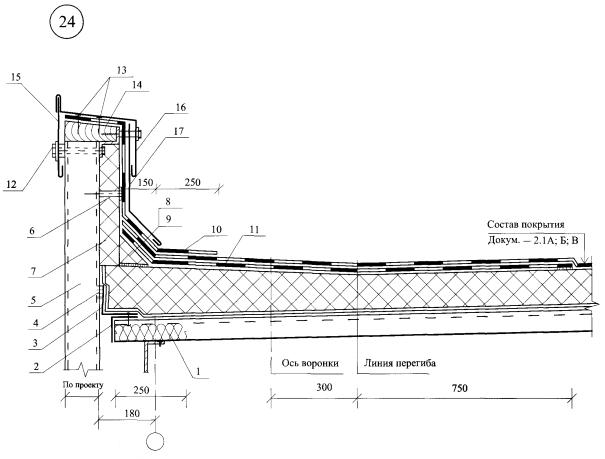

Примыкание покрытия к парапету из трехслойных панелей. Узел 24

1 - заглушка из негорючего утеплителя ISOVER ; 2 - стал ьная гребенка; 3 - оцинкованная сталь толщиной 0 ,8 мм ; 4 - мастика герметизирующая; 5 - трехслойная панель со стальными облицовками; 6 - механическое крепление (2 шт.. - на плиту); 7 - плита теплоизоляционная ISOVER толщиной 50 мм; 8 - бортик из теплоизоляционных плит ISOVER ; 9 - приклеивающий состав; 10 - дополнительные слои ковра (усиление примыкания кровли к парапету); 11 - слой кровельного материала (усиление ендовы); 12 - комплект деталей для крепления ограждений парапета; 13 - гвозди 3 ×70 ; 14 - деревянный брус антисептированны й и антипирерованны й; 15 , 16 , 17 - защитные фартуки из оцинкованной стали толщиной 0 ,8 мм .

Примыкание покрытия к парапету торцевой стены. Узел 25

1 - оцинкованная сталь толщиной 0 ,8 мм; 2 - винт самонарезающий В6 ×25 ; 3 - заклепка комбинированная 3 К-10 ; 4 - мастика герметизирующая; 5 - плита теплоизоляционная ISOVER толщиной 50 мм; 6 - механическое крепление (2 шт. - на плиту); 7 - комплект деталей для крепления ограждений парапета; 8 , 9 , 10 - защитный фартук из оцинкованной стали толщиной 0 ,8 мм; 11 - дополнительные слои водоизоляционного ковра; 12 - деревянный брус антисептированны й и антипирерованны й; 13 - гвозди 3 ×70 .

Конек. Узел 26 . Ендова. Узел 27

1 - слой кровельного материала (усиление кровли в коньке); 2 - слой кровельного материала (усиление кровли в ендове); 3 - точечная приклейка; 4 - заглушка из негорючего утеплителя ISOVER ; 5 - оцинкованная сталь толщиной 0 ,8 мм; 6 - заклепка комбинированная 3 К-10 .
