Лабораторная работа № 2

ИССЛЕДОВАНИЕ СВОЙСТВ ШУНТОВ И ДОБАВОЧНЫХ

СОПРОТИВЛЕНИЙ

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

Разработал преподаватель

Кальянов В.В.

2011

Обсуждено и одобрено

на заседании цикловой комиссии

электротехнических дисциплин

Протокол № ___ от __________________

1 Цель работы

1.1 Приобретение практических умений расширения пределов измерения вольтметров и амперметров магнитоэлектрической системы с помощью добавочных сопротивлений и шунтов

2 Материальное обеспечение

2.1 Методические рекомендации по выполнению лабораторной работы

2.2 Оборудование:

- лабораторный стенд НТЦ-08.100 «Электрические измерения»;

- образцы добавочных сопротивлений и шунтов.

3 Последовательность выполнения работы

3.1 Определение величины добавочного сопротивления вольтметра

3.1.1 Собрать схему, представленную на рисунке 1. В качестве прибора с расширяемым пределом измерения будет использован вольтметр PV2 включенный на диапазоне измерения U_PV2=25 B с добавочным сопротивлением R_Д1. В качестве контрольного прибора измеряющего напряжение на участке цепи U_PV3 будет использован цифровой прибор PV3

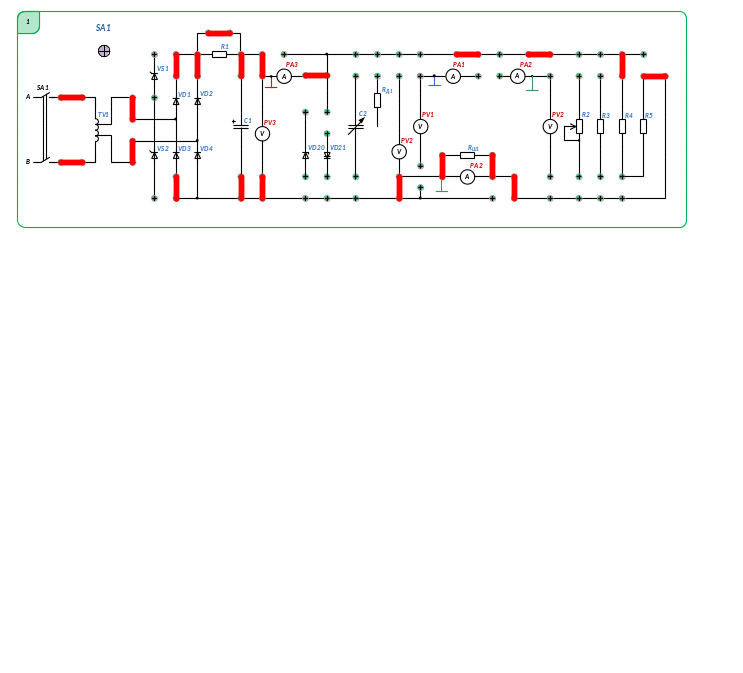

Рисунок 1 - Схема для расширения пределов измерения вольтметра

3.1.2 Измерить цифровым мультиметром действительные значения сопротивления измерительного механизма R_PV2, величину добавочного сопротивления R_Д1 и записать полученные результаты в таблицу 1

3.1.3 Включить тумблер SA17 в среднее положение 25 В (SA16 вниз)

3.1.4 Перед включением стенда убедится, что все остальные переключатели находятся в начальном положении (выключены)

3.1.5 Включить стенд тумблерами QF1, QF2, QF3

3.1.6 При помощи задатчика МЕНЮ выбрать профиль индикации L1. Для этого нажать на рукоятку МЕНЮ и дождаться мерцания буквы L (пропустив мерцание буквы Г), отпустить рукоятку и вращением влево или вправо выбрать значение L1, далее коротко нажать на рукоятку для того, чтобы значение перестало моргать в индикаторе Задание

3.1.7 Убедиться, что регуляторы напряжения ЛАТРа находятся в начальных положениях «0» (левый в крайнем правом положении, правый в крайнем левом положении, тумблер переключения пределов регулирования напряжения SA4 в блоке TV1 в положении «0-100В»)

3.1.8 Подключить питание ЛАТРа TV1 к исследуемой цепи тумблером SA1

3.1.9 Постепенно увеличивая напряжение ЛАТРом, снять несколько показаний исследуемого PV2 и контрольного PV3 вольтметров. Данные измерений занести в таблицу 1

Напряжение на выходе ЛАТРа регулируется двумя переключателями:

- грубое регулирование: левый переключатель – с шагом 10В (от 0 до

100 В);

- точное регулирование: правый переключатель – с шагом 1÷2В (от 0 до

10 В).

При движении стрелки прибора PV2 в обратную сторону, необходимо переключить тумблер SA16 для изменения полярности подключения прибора

3. 1.10 Выключить стенд в следующем порядке:

- выключить тумблер SA1;

- выключить стенд автоматическими выключателями QF1, QF2, QF3;

- вернуть переключатели ЛАТРа в начальное состояние «0» (левый переключатель в крайне правое положение «0», правый переключатель в крайне правое положение «0»);

- тумблер SA17 в верхнее положение 200 В (максимальный диапазон);

- убрать все перемычки.

3.1.11 Определите величину абсолютной Δ и относительной δ погрешностей добавочного сопротивления R_Д1 измерительного прибора PV2 по следующим формулам

,

₍₁₎

где m – множитель шкалы.

, (2)

где R_Д1изм – измеренное значение добавочного сопротивления.

Δ=R_Д1-R_Д1изм., (3)

где Δ – абсолютная погрешность добавочного сопротивления.

, (4)

где δ – относительная погрешность добавочного сопротивления.

3.1.12 Результаты измерений и вычислений представить в виде таблицы 1. На основании полученных результатов сделать вывод о величине относительной погрешности, вносимой добавочным сопротивлением в измерительную цепь расширяющую пределы измерения вольтметра

Таблица 1 - Результаты расширения пределов измерения вольтметра PV2

UPV3, В	UPV2, B	m	RV,Ом	RД1,Ом	RД1изм,Ом	Δ,Ом	δ,%
10
20
30
40
50

3.2 Определение величины сопротивления шунта амперметра

3.2.1 Собрать схему, представленную на рисунке 2. В качестве прибора с расширяемым пределом измерения будет использован амперметр PA2 включенный на диапазоне измерения I_PA2=0,1 A с шунтом R_Ш1. В качестве контрольного прибора измеряющего силу тока в неразветвлённой части цепи I будет использован цифровой прибор PA3

Рисунок 2 - Схема для расширения пределов измерения амперметра

3.2.2 Измерить цифровым мультиметром действительные значения сопротивления измерительного механизма R_PA2 и сопротивления шунта R_Ш1 и записать полученные результаты в таблицу 2

3.2.3 Включить тумблер SA19 в среднее положение 0,1 A (SA18 вверх)

3.2.4 Перед включением стенда убедится, что все остальные переключатели находятся в начальном положении (выключены)

3.2.5 Включить стенд тумблерами QF1, QF2, QF3

3.2.6 При помощи задатчика МЕНЮ выбрать профиль индикации L1. Для этого нажать на рукоятку МЕНЮ и дождаться мерцания буквы L (пропустив мерцание буквы Г), отпустить рукоятку и вращением влево или вправо выбрать значение L1, далее коротко нажать на рукоятку для того, чтобы значение перестало моргать в индикаторе Задание

3.2.7 Убедиться, что регуляторы напряжения ЛАТРа находятся в начальных положениях «0» (левый в крайнем правом положении, правый в крайнем левом положении, тумблер переключения пределов регулирования напряжения SA4 в блоке TV1 в положении «0‑100В»)

3.2.8 Подключить питание ЛАТРа TV1 к исследуемой цепи тумблером SA1

3.2.9 Постепенно увеличивая напряжение ЛАТРом, снять несколько показаний исследуемого PA2 и контрольного PA3 амперметров. Данные измерений занести в таблицу 2.

Напряжение на выходе ЛАТРа регулируется двумя переключателями:

- грубое регулирование: левый переключатель – с шагом 10В (от 0 до

100 В);

- точное регулирование: правый переключатель – с шагом 1÷2В (от 0 до

10 В).

При движении стрелки прибора PA2 в обратную сторону, необходимо переключить тумблер SA18 для изменения полярности подключения прибора
