Введение

Ременная передача (рис.1) состоит из ведущего и ведомого шкивов и надетого на них ремня. Нагрузка передается силами трения, возникающими между шкивами и ремнем вследствие его натяжения. Способы натяжения ремня: 1) предварительно упругое растяжение ремня; 2) перемещение одного из шкивов относительно другого; 3) натяжным роликом; 4) автоматическое регулирование натяжения в зависимости от передаваемой нагрузки.

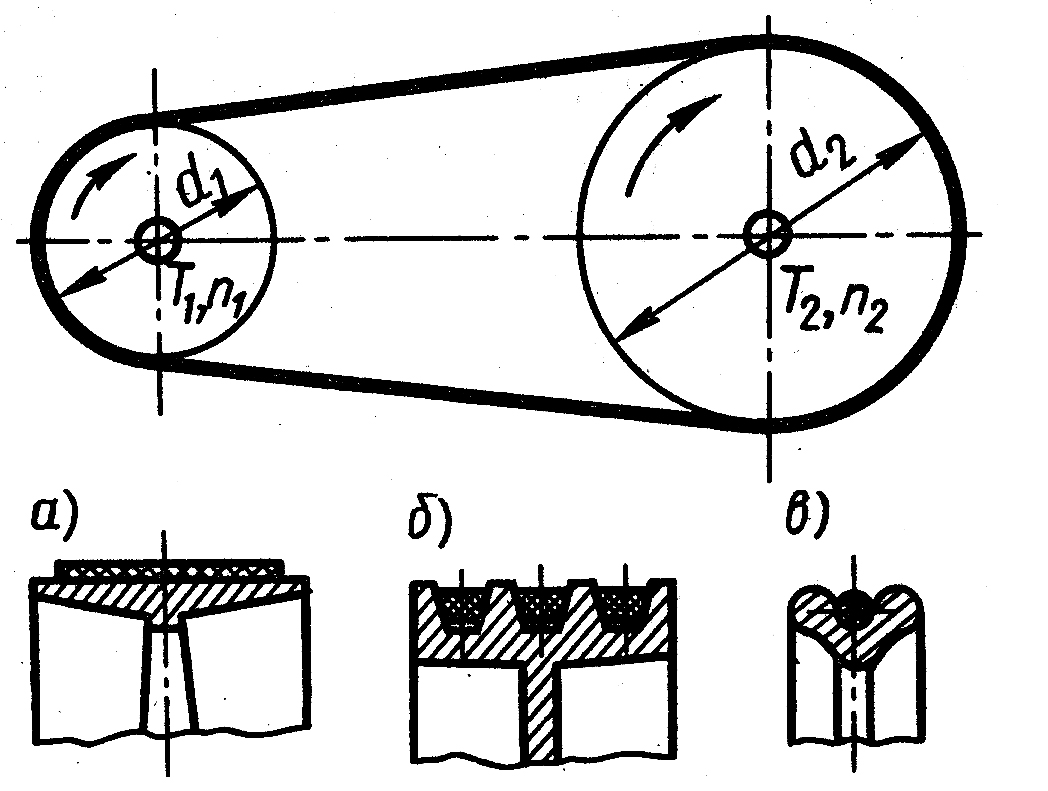

Рис.1. Схема ременной передачи

В зависимости от формы поперечного сечения ремня различают: плоскоременную (рис. 1,а), клиноременную (рис.1,б), и круглоременную (рис.1,в) передачи.

В современном машиностроении наибольшее применение имеют клиноременные передачи, увеличивается применение плоских ремней из синтетических материалов, обладающих высокой статической прочностью и долговечностью. Круглоременные передачи применяют при небольших мощностях, например, в приборах, настольных станках, машинах домашнего обихода и т.п.

Плоскоременная передача

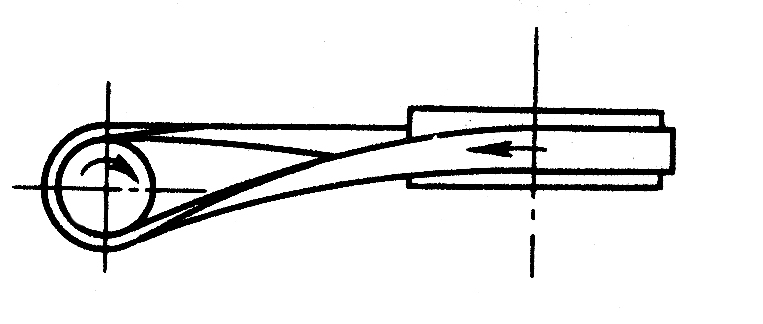

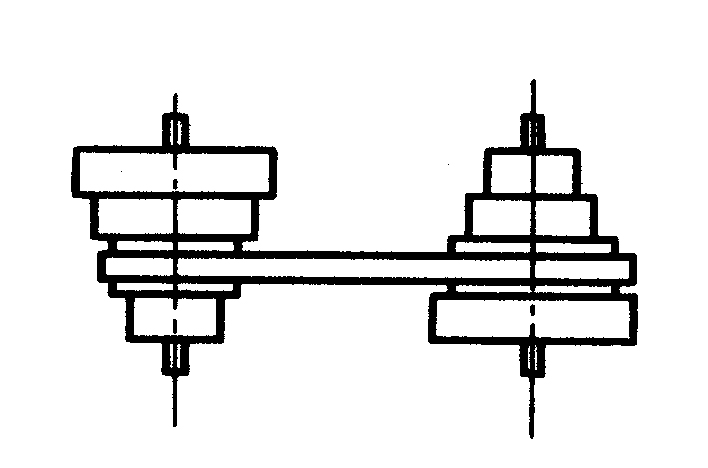

Наиболее типичные схемы передач плоским ремнем представлены на рис. 2: а) открытая; б) перекрестная; в) полуперекрестная; г) угловая; д) регулируемая передача со ступенчатыми шкивами; е) передача с натяжным роликом.

а) б) в)

г) д)

е)

Рис.2. Схемы плоскоременных передач

Наибольшее распространение имеют открытые плоскоременные передачи. Плоские ремни бывают кожаные, шерстяные, хлопчатобумажные, резинотканевые и синтетические. Конструкция и материалы плоских ремней представлены на рис.3, 4, 5, 6. Основные размеры плоских ремней представлены в табл.1 - 4.

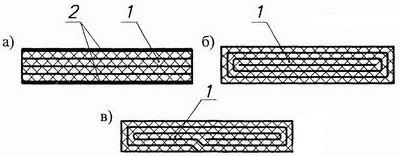

Рис.3 Конструкции резинотканевых плоских ремней: а) Нарезная (Тип А) с обкладками; б) Послойно завернутая (Тип Б) с обкладками (без обкладок); в) Спирально завернутая (Тип В) без обкладок; 1 – слои кордткани; 2 - обкладки

Рис.4 Конструкция кордошнуровых плоских ремней:

1 – кордошнуры; 2 – обкладки; 3 – резиновая масса

Рис.5 Конструкция капроновых плоских ремней с полиамидным покрытием: 1 – капроновая ткань с полиамидной пропиткой; 2 – пленка на основе полиамида с нитрильным каучуком; 3- наполнитель (резина)

Рис.6 Конструкция кордленточных полиамидных плоских ремней:

1 – кордлента; 2 – адгезионный слой; 3 – полиамидное защитное покрытие

Таблица 1

Ширина b и число несущих слоев i резинотканевых ремней

b, мм	20,25,30,40,50, 63,71	80,90,100, 112	125,160,180,200
i, шт	2…5	3…6	4…6

Таблица 2

Толщина h, число слоев i резинотканевых ремней и рекомендуемые диаметры шкивов

Число слоев i, шт	Бельтинг Б-800 и Б-820				БКНЛ-65 и БКНЛ-65-2
	с обкладками		без обкладок		с обкладками			без обкладок
	h, мм	, мм	h, мм	, мм	h, мм	, мм		h, мм	, мм
2 3 4 5 6	3,0 4,5 6,0 7,5 9,0	90 140 180 224 280	2,5 3,75 5,0 6,25 7,5	80 112 140 180 224	- 3,6 4,8 6,0 7,2		- 112 140 180 200	- 3,0 4,0 5,0 6,0	- 90 112 140 180

Таблица 3

Основные размеры кордшнуровых ремней

Ширина b, мм	Толщина h, мм	Длина l, мм
30 40 50 60	2,2 2,2 2,2 2.8	500, 550, 600, 700 750, 800, 850, 900, 1000 1050, 1100, 1150, 1200, 1250 1700, 1800, 2000, 2500, 3000

Таблица 4

Основные размеры синтетических ремней

Ширина b, мм	Толщина h, мм	Длина l, мм
10 15 20 25 30 40 50 60 80 100	0,5 0,5 0,5 0,5 0,7 0,7 0,7 0,7 0,7 0,7	250, 260, 280, 300, 320, 340, 350, 380, 400, 420, 450, 480, 500, 530, 560, 600, 630, 670, 710, 750, 800, 850. 900, 950 1000, 1060, 1120, 1180, 1250, 1320,1400; 1500, 1600, 1700, 1800. 1900 .2000 2120, 2240, 2360, 2500, 2650, 2800 3000, 3150, 3350; 1500, 1600, 1700, 1800. 1900 .2000 2120, 2240, 2360, 2500, 2650, 2800 3000, 3150, 3350;
