Требуется:

1. Определить диаметр воздуховода.

2. Определить технические характеристики компрессора.

3. Выбрать техническую характеристику винтового пневматического питателя.

Расчет:

1. Определяется диаметр воздуховода. Для этого определяется приведенная (расчетная) длина транспортирования по формуле:

, м; (1)

где - сумма длин горизонтальных участков, м

, м; (2)

- сумма длин вертикальных участков, м.

В данном случае:

- сумма длин, эквивалентных колену. Согласно. рис.8.1 имеется два колена с углом поворота 90⁰ каждое. Принимается величина м.

В нашем случае = , м - сумма длин эквивалентных переключателям трубопроводов. В нашем случае имеется один двухходовой переключатель. Принимается

2. Для определения технических характеристик компрессора сначала выбирается коэффициент смеси μ в зависимости от величины L_пр. по опытной кривой (рис 8.2 а).

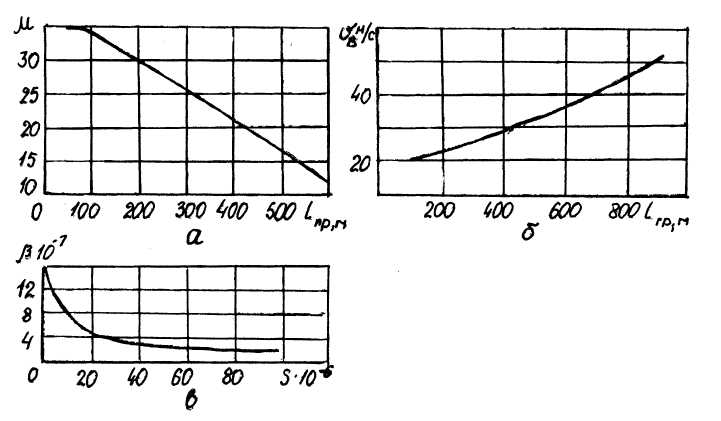

Р ис.8.2. Зависимости параметров пневмотранспортера цемента:

а) массовой концентрации от длины трубопровода; б) скорости воздуха от длины трубопровода; в) коэффициента β от S.

После этого определяется скорость движения воздуха в трубопроводе V, м/с в зависимости от L_пр. (рис 8.2 б).

3. Определяется внутренний диаметр трубопровода по формуле:

, м; (3)

где Q_B – расход воздуха в трубопроводе, м³/с.

, м³/с; (4)

4.Определяется необходимое давление воздуха в начальной точке транспортного трубопровода ( после загрузочного устройства ):

, Па; (5)

где β и S – коэффициенты, характеризующие условия прохождения воздуха в трубопроводе.

Коэффициент β определяется из графика, на рис 8.2 в, в зависимости от величины коэффициента S. Коэффициент S определяется по формуле:

, (6)

где - удельный вес воздуха в нагнетательном трубопроводе, он равен примерно: = 18 Н/ м³.

5. Определяется требуемое давление воздуха на воздуховоде у компрессора, МПа:

, мПа; (7)

где Р_Н - давление воздуха в начальной точке транспортного трубопровода;

К_Н- коэффициент потерь в загрузочном устройстве.

Принимается К_Н =1,2.

Р_n - потери давления в проводящем трубопроводе, идущем от компрессора. Принимается Р_n = 0,03 МПа.

6. Определяется производительность ( подача ) компрессора, м³/с:

_, м³/с; (8)

где К_Н – коэффициент, учитывающий возможные неплотности в соединениях трубопровода. Принимается К_Н = 1,1.

7. По технической производительности пневмотранспортной установки (П_техн.) подбираются технические характеристики винтового пневматического питателя по таблице 8.2 .

Таблица 8.2

Технические характеристики винтовых пневматических питателей.

Показатель	Диаметр винта питателя, мм
	150	200	250
Производительность по цементу, т/ч	25-30	35-80	80-160
Потребная мощность, кВт	35-50	60-120	150-200
Число оборотов винта в минуту, об/ мин		1000
Расход воздуха, м3/мин	3		4
Давление сжатого воздуха, МПа	0,3	0,3	0,4
Диаметр трубопровода, м	125	175	200
Расчетная высота трубопровода, м	150	200	300
Расчетная высота подъема, м	25	30	30
