Расчетная работа №8 Расчет пневмотранспортной установки

Пневматический транспорт предназначен для перемещения в потоке воздуха порошкообразных материалов (например, цемента) по трубам, которые прокладываются под любым углом к горизонту. Пневмотранспортная установка работает следующим образом: в трубопроводе создается искусственный воздушный поток за счет разности давлений на концах трубопровода. Существует два способа создания такого давления:

а) путем отсасывания воздуха из трубопровода;

б) с помощью воздуходувного устройства (нагнетательная установка).

Расчетная схема пневмотранспортной установки приведена на рис. 8.1.

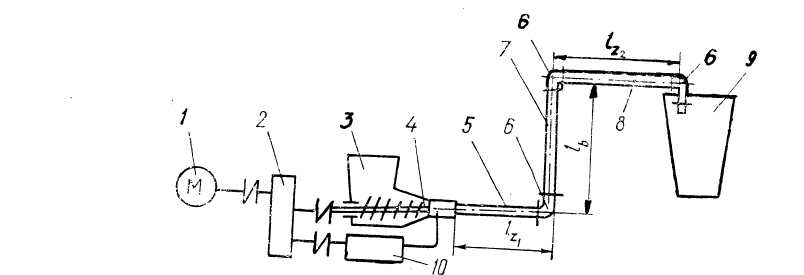

Рис. 8.1. Схема пневмотранспортной установки:

1- двигатель; 2-редуктор; 3- загрузочное устройство; 4- питатель; 5, 8 –горизонтальные трубопроводы; 6- колено; 7- вертикальный трубопровод; 9- бункер; 10- двухходовой переключатель.

Исходные данные:

Исходные данные принимаются в соответствии с номером варианта по

таблице 8.1.

Таблица 8.1

Исходные данные.

№ варианта	Производительность П техн. т/час	Габаритные размеры, м			№ варианта	Производительность П техн. т/час	Габаритные размеры, м
1	25	100	10	50	18	50	95	15	90
2	30	95	15	55	19	55	100	20	50
3	35	90	20	60	20	60	70	25	55
4	40	85	25	65	21	65	75	10	60
5	45	80	10	70	22	70	80	15	65
6	50	75	15	75	23	75	85	20	70
7	55	70	20	80	24	80	90	25	75
8	60	100	25	85	25	85	95	10	80
9	65	95	10	90	26	90	100	15	85
10	70	90	15	50	27	50	80	20	90
11	75	85	20	55	28	55	85	25	50
12	80	80	25	60	29	60	90	10	55
13	85	75	10	65	30	65	100	15	60
14	90	70	15	70	31	70	70	15	50
15	25	80	20	75	32	75	80	10	55
16	30	85	25	80	33	80	60	25	70
17	35	90	10	65	34	65	80	30	70

1. Техническая производительность установки П_техн.= тонн/час.

2. Длина первого горизонтального участка = м.

( , ) – длина вертикального участка = м

( ) – длина второго горизонтального участка. = м
