Расчетная работа № 7 Определение основных параметров ленточного конвейера
Ленточный конвейер представляет собой транспортирующее устройство непрерывного действия, рабочим органом которого является подвижная бесконечная лента, огибающая два концевых барабана. Ленточные конвейеры применяются для перемещения в горизонтальном и наклонном направлениях однородных сыпучих, пластичных и мелкоштучных материалов. Достоинствами этих конвейеров являются: простота конструкции, малый собственный вес, высокая надежность работы и удобство в эксплуатации.

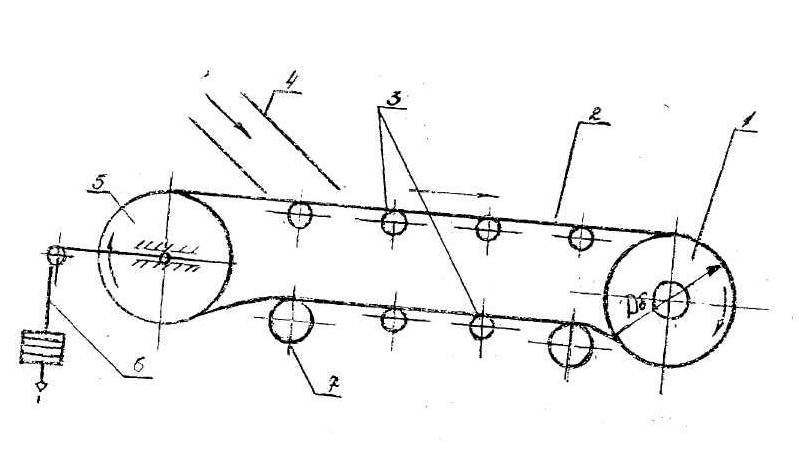

Схема ленточного конвейера приведена на рис. 7.1.
Рис.7.1 Схема ленточного конвейера
Обозначения к схеме:1- приводной барабан, 2 – лента, 3 – ролики,4 - загрузочное устройство,5 - натяжной барабан,6 - натяжное устройство,7 - отклоняющие барабаны.
Исходные данные:
Исходные данные принимаются в соответствии с номером варианта по
таблице 7.1
Таблица 7.1
Исходные данные
№ варианта |
Производительность конвейера , Пк, т/ч |
Транспортируемый материал |
Максимальные размеры кусков dmax, мм |
Средняя плотность I, т/м3 |
Длина конвейера L, м |
Угол наклона β, град |
Условия работы конвейера |
1 |
100 |
Шлак рядовой |
25 |
0,65 |
40 |
Б-820 |
На открытом воздухе |
2 |
160 |
Шлаковый цемент |
- |
0,90 |
55 |
ОПБ |
Повышенная влажность |
3 |
225 |
Портландцемент |
- |
1,25 |
30 |
Б-820 |
Сухое помещение |
4 |
180 |
Мел |
- |
1,35 |
48 |
ОПБ |
Нормальная влажность |
Продолжение табл. 7.1.
5 |
120 |
Гравий сортированный |
40 |
1,55 |
63 |
Б-820 |
Повышенная влажность |
6 |
200 |
Гипс |
- |
1,30 |
50 |
ОПБ |
Передвижной конвейер |
7 |
180 |
Песок |
- |
1,65 |
25 |
Синтетическая ткань |
Сухое помещение |
8 |
130 |
Земля |
- |
1,20 |
30 |
Б-820 |
На открытом воздухе |
9 |
210 |
Битый кирпич |
25 |
2,2 |
35 |
ОПБ |
В помещении с повышенной влажностью |
10 |
125 |
Шлак гранулированный сортированный |
30 |
0,70 |
40 |
Синтетическая ткань |
Сухое помещение |
11 |
150 |
Портландцемент |
- |
1,40 |
35 |
Б-820 |
Повышенная влажность |
12 |
160 |
Щебень гранитный |
40 |
1,70 |
55 |
ОПБ |
На открытом воздухе, пыльно |
13 |
140 |
Гравий рядовой |
50 |
1,80 |
30 |
Б-820 |
Нормальная влажность |
14 |
200 |
Мокрый песок |
- |
1,80 |
40 |
ОПБ |
Повышенная влажность |
