Лекция № 35. Расчет статически неопределимых балок. Способ сравнения деформаций.

Общие понятия и метод расчета.

До сих пор мы рассматривали только статически определимые балки, у которых три опорные реакции определялись из условий равновесия. Очень часто, по условиям работы конструкции, оказывается необходимым увеличить число опорных закреплений; тогда мы получаем так называемую статически неопределимую балку.

Рис.1. Схемы статически неопределимых балок

Например, для уменьшения пролета балки АВ на двух опорах (Рис.1, а) можно поставить опору еще посредине, а для уменьшения деформаций балки, защемленной одним концом (Рис.1, б), можно подпереть ее свободный конец.

Для подбора сечения таких балок, так же как и в рассмотренных ранее задачах, необходимо построить обычным порядком эпюры изгибающих моментов и поперечных сил, а стало быть, определить опорные реакции.

Во всех подобных случаях число опорных реакций, которые могут возникнуть, превышает число уравнений статики, например, для балок рис.2. Соответственно: четыре, четыре и пять опорных реакций.

Рис.2. Механизм появления дополнительных связей

Поэтому необходимо составить дополнительные уравнения, выражающие условия совместности деформаций, которые вместе с обычными уравнениями равновесия и дадут возможность определить все опорные реакции.

Определим опорные реакции и построим эпюру моментов для балки, находящейся под действием равномерно распределенной нагрузки q рис.3. Сначала изобразим все реакции, которые по устройству опор могут возникнуть в этой балке. Таких реакций

может быть на опоре А три: вертикальная А, горизонтальная и опорный момент , на опоре В возможно появление лишь одной реакции В. Таким образом, число опорных реакций на одну больше, чем уравнений статики.

Одна из реакций является добавочной, как говорят, «лишней» неизвестной. Этот термин прочно укоренился в технической литературе; между тем, принять его можно лишь условно.

Рис.3. Исходная расчетная схема статически неопределимой балки.

Действительно, добавочная реакция и соответствующее ей добавочное опорное закрепление являются «лишними» только с точки зрения необходимости этих закреплений для равновесия балки как жесткого целого. С точки же зрения инженера добавленное закрепление во многих случаях не только не является лишним, а наоборот, позволяет осуществить такую конструкцию, которая без него была бы невозможна. Поэтому мы будем пользоваться термином «лишняя опорная реакция», «лишняя неизвестная» лишь условно.

Составим все уравнения статики для нашей балки, приравнивая нулю сумму проекций всех сил на направление оси балки, на перпендикуляр к ней, и сумму моментов относительно точки А. Получим систему:

,

Из первого уравнения сразу определяется опорная реакция Для определения трех других остаются лишь два уравнения.

За лишнюю реакцию можно взять любую из этих трех: попробуем взять реакцию опоры В. В таком случае мы должны считать, что рассматриваемая балка получилась из статически определимой балки АВ, защемленной концом А, у которой потом поставили добавочную опору в точке В. Эта статически определимая балка, которая получается из статически неопределимой при удалении добавочного, лишнего опорного закрепления,

называется основной системой. Выбрав какую-либо из реакций за лишнюю неизвестную, мы тем самым выбираем основную систему.

Попробуем теперь превратить основную систему без опоры В в систему, полностью совпадающую с заданной статически неопределимой балкой (Рис.3).

Рис.4. Эквивалентная система

Для этого загрузим ее сплошной нагрузкой q и в точке В приложим лишнюю реакцию В

(Рис.4).

Однако этого мало: в балке, представленной на рис.4, точка В может перемещаться по вертикали под действием нагрузок q и В; между тем, в нашей статически неопределимой балке точка В не имеет этой возможности, она должна совпадать с опорным шарниром. Поэтому, чтобы привести к окончательному совпадению, надо к последней добавить условие, что прогиб точки В основной системы под действием нагрузок q и В должен быть равен нулю:

Это и будет добавочное уравнение, определяющее реакцию В; оно является условием совместности деформаций в рассматриваемом случае: конец В балки не отрывается от опоры.

Решение этого добавочного уравнения возможно несколькими способами.

Способ сравнения деформаций.

Выполняя решение уравнения , названного уравнением совместности деформаций, можно рассуждать следующим образом.

Прогиб точки В основной системы под действием нагрузок q и В складывается из двух

прогибов: одного , вызванного лишь нагрузкой q, и другого , вызванного реакцией В. Таким образом,

(1)

Остается вычислить эти прогибы. Для этого загрузим основную систему одной нагрузкой q (рис.4, а).

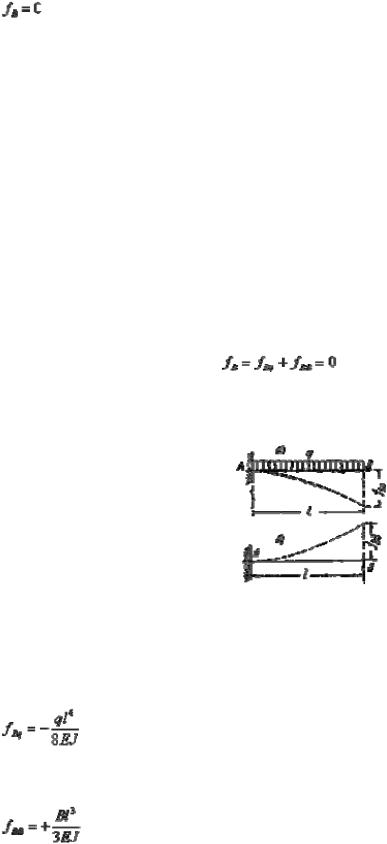

Рис.4. Расчет прогиба от исходной нагрузки — а) и реакции — б)

Тогда прогиб точки В будет равен:

При нагружении основной системы реакцией В (Рис.4,б) имеем:

Подставляя эти значения прогибов в уравнение (1), получаем:

Отсюда

В этом способе мы сначала даем возможность основной системе деформироваться под действием внешней нагрузки q, а затем подбираем такую силу В, которая бы вернула точку В обратно. Таким образом, мы подбираем величину неизвестной дополнительной реакции В с тем расчетом, чтобы уравнять прогибы от нагрузки q и силы В. Этот способ и называют способом сравнения деформаций.

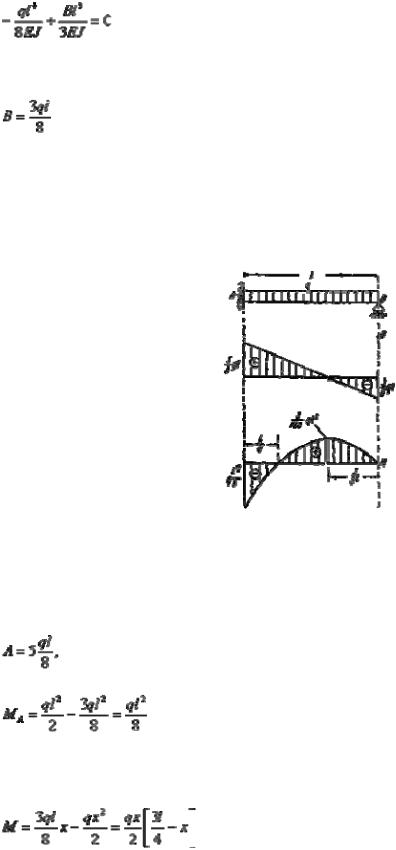

Рис.5. Эпюры поперечных сил и внутренних изгибающих моментов.

Подставляя значение лишней реакции В в уравнения статики, получаем

Выражение изгибающего момента получаем, рассматривая правую часть балки (Рис.4) и подставляя значение В:

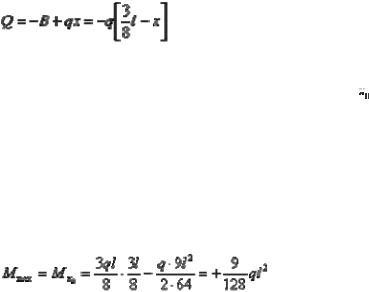

Поперечная сила Q выражается формулой

Эпюры моментов и поперечных сил изображены на рис.5. Сечение с наибольшим положительным моментом соответствует абсциссе , определяемой равенством

т.е.

Отсюда соответствующая ордината эпюры моментов, равна:

Лекция № 36. Применение вариационных методов.

Раскрытие статической неопределимости для балки, может быть произведено и при помощи теоремы Кастильяно.

«Лишнюю» опорную реакцию В (Рис.1, а) заменяем «лишней» неизвестной силой В, действующей вместе с заданной нагрузкой q на основную статически определимую балку АВ (фиг. 361, б).

Рис.1. Исходная, а) и основная — б) расчетные схемы

Дифференцируя по силе В потенциальную энергию и вычисляя таким образом прогиб , следует приравнять нулю.

(1)

Остается вычислить М и , установить пределы интеграла и взять его.

Будем считать, что сечение балки не меняется по длине. Тогда уравнение (1) примет вид:

или

отсюда

Далее решение не отличается от описанного в способе сравнения деформаций.

Раскрытие статической неопределимости возможно выполнить также и по теореме Мора. При решении по Мору, кроме первого состояния нагружения основной балки заданной нагрузкой и лишней неизвестной силой (Рис.2, а), следует показать ту же

балку во втором состоянии загружения — силой (Рис.2,б).

Вычисления при обозначениях, принятых на Рис. 2, дают:

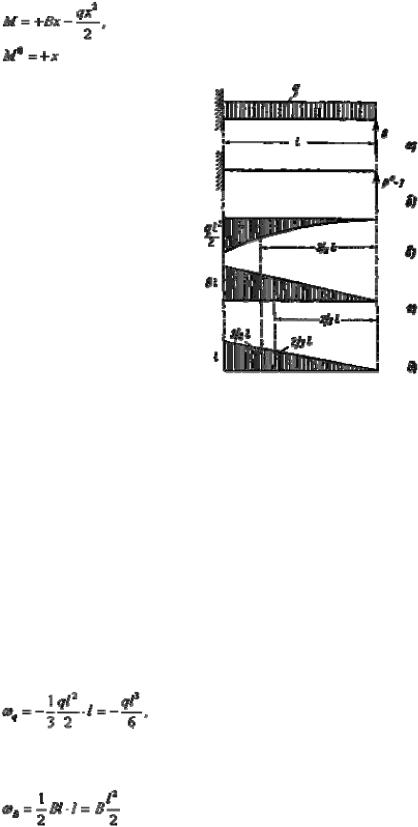

а) исходная модель, б) фиктивная модель нагружения, в) грузовая эпюра моментов, г) эпюра моментов от реакции В, д) единичная эпюра моментов

Рис.2. Решение методом Мора и Верещагина

т.е. то же, что и при использовании теоремой Кастильяно.

При решении того же примера по способу Верищагина к двум схемам состояний загружения (Рис.2 а и б) следует построить эпюры моментов: от нагрузки q (Рис.2, в)

от силы B (Рис.2 г), и от силы (Рис.2, д).

Величина моментных площадей:

от нагрузки q:

от нагрузки В:

Ординаты эпюр единичной нагрузки:

для умножения на :

для умножения на :

Прогиб в точке В

Отсюда

Совпадение результатов расчета опорной реакции очевидно.

Выбор лишней неизвестной и основной системы.

В предыдущем примере мы выбрали за лишнюю неизвестную реакцию В. Мы могли

бы выбрать и момент . Соответственно изменилась бы основная система и ход решения. Окончательный же результат, конечно, получился бы прежним. Возьмем за

лишнюю неизвестную опорный момент (Рис.3, а). Какой будет основная система? Чтобы получить ее, надо отбросить то опорное закрепление, которое создает момент

, т. е. защемление конца А. Чтобы на конце А не было опорного момента, там следует поставить шарнирно-неподвижную опору.

Основной системой будет балка, изображенная на Рис.3, б. Загрузим ее внешней нагрузкой и опорным моментом (фиг. 363, в).

Чтобы эти балки работали одинаково, надо для балки Рис.3, в написать дополнительное условие, что сечение А под действием изображенных нагрузок не может поворачиваться; накладываем это ограничение на перемещение, соответствующее выбранной лишней неизвестной:

Далее, применив для решения уравнения теорему Кастильяно, имеем

а) заданное. б) основная, в) эквивалентная

Рис.3. Расчетные схемы:

следовательно,

Для нахождения М и выразим реакцию В основной системы через и произведем все обычные вычисления:

.

находим:

Отсюда

,

т. е. той же величине, которая была получена раньше. Дальнейший ход решения не отличается от разобранного выше.

Решение той же основной системы (Рис.4, а) с применением способа Верещагина потребует изображения второго состояния загружения основной системы моментом

(Рис.4, б) и построения эпюр изгибающего момента: от заданной нагрузки q (Рис.4, в), от момента (Рис.4, г) и от единичной нагрузки; (Рис.4, д). Вычисляем :

а)исходная схема, б) нагружение единичным моментом, в) грузовая эпюра, г) моментная эпюра, д) единичная эпюра моментов

Рис.4. Динамика расчета по методу Верещагина:

Как видно, уравнение для определения полностью совпадает с найденным по теореме Ка-стильяно.

Сравнивая два варианта решения поставленной задачи с лишней неизвестной В и с

лишней неизвестной , видим, что при применении способа Кастильяно первый вариант менее сложен по вычислениям. Это объясняется тем, что основной системой в первом варианте является балка, защемленная одним концом, во втором же — балка на двух опорах; для второй — вычисления сложнее. Таким образом, лишнюю неизвестную и, следовательно, основную систему надо выбирать с таким расчетом, чтобы выкладки (вычисление изгибающих моментов и т. д.) были проще.

Если бы мы выбрали за лишнюю неизвестную реакцию А, то основную систему следовало бы так устроить, чтобы опора А не давала возможности поворота сечения и горизонтальных перемещений, но допускала бы вертикальные движения.
