Автоматы безопасности
Предназначены для предотвращения превышения частоты вращения роторов ГТУ свыше допустимых значений.
Ротора ТНД и турбодетандера имеет по одному автомату безопасности центробежного (бойкового типа).
Автоматы безопасности настраивают на следующие частоты вращения:
автомат безопасности вала ТНД – 5350 - 5430 об/мин.
автомат безопасности вала турбодетандера – 9100 - 10500 об/мин.

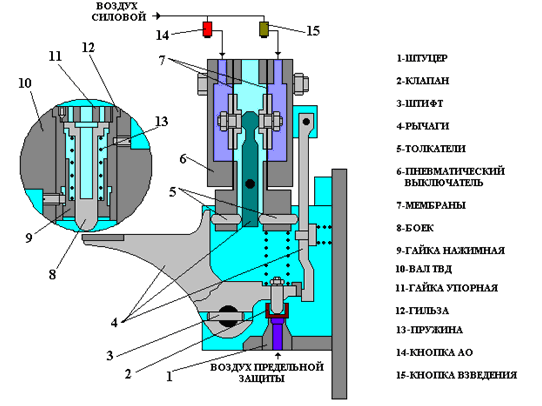

Рис. 89. Автомат безопасности ТНД
Автомат безопасности вала ТНД
Конструкция включает:
автомат безопасности;
пневматический выключатель;
кнопки управления.
Автомат безопасности
Предназначен для механического воздействия на рычаг выключателя ТНД при оборотах ТНД 5350 – 5430 об/мин. Установлен в гильзе расточки вала ТНД и состоит из бойка, специальной гайки, пружины и натяжной гайки.
Пневматический выключатель
Предназначен для выпуска воздуха предельной защиты и состоит из корпуса, двух мембран с жесткими центрами, рычагов, двух толкателей, пружин и клапана с седлом. К седлу клапана подведен воздух предельной защиты, в полости мембран – воздух от кнопок управления.
Кнопки управления
Предназначены для дистанционного управления пневматическими выключателями и установлены на передней стенке панели блок-шкафа регулирующих устройств.
Состоят из корпуса, клапана с резиновой шайбой, мембраны, кнопки и пружин. К клапану подведен силовой воздух. При нажатии кнопки силовой воздух может поступать в полости мембран пневматического выключателя.

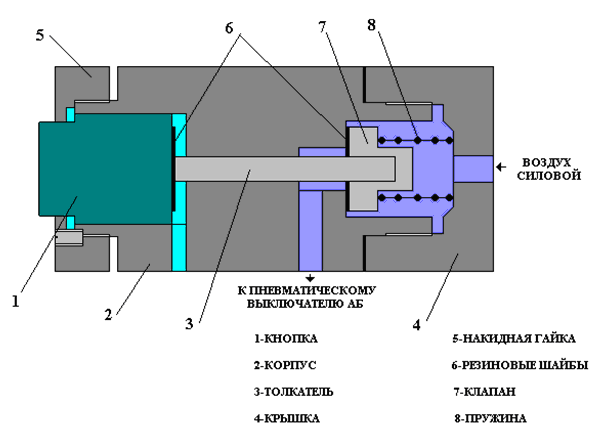

Рис. 90. Пневматическая кнопка управления.
При достижении оборотов срабатывания бойка АБ ТНД, боек ударяет по рычагу пневматического выключателя, рычаг поворачивается вокруг оси и фиксируется в верхнем положении другим рычагом. Клапан отрывается от седла, обеспечивая выпуск воздуха предельной защиты, что приводит к останову ГПА.
Останов ГПА по месту осуществляется нажатием на кнопку управления, при этом обеспечивается подвод силового воздуха в левую мембранную полость пневматического выключателя. Толкатель поворачивает рычаг с клапаном на выпуск воздуха предельной защиты. В это время другой рычаг обеспечивает его фиксацию. Падение давления в системе предельной защиты приводит к останову ГПА.
Для взведения пневматического выключателя необходимо нажать на другую кнопку управления. Силовой воздух поступает в правую мембранную полость, толкатель отводит фиксирующий рычаг, рычаг с клапан под действием пружины поворачивается, клапан опускается на седло, закрывая выпуск воздуха предельной защиты.
Реле давлении воздуха
Предназначено для выдачи электрического импульса после появления малого избыточного давления за осевым компрессором ГТУ с целью обеспечения взрывобезопасности при зажигании факела в камере сгорания. Наличие такого давления свидетельствует о том, что камера уже продувается воздухом.

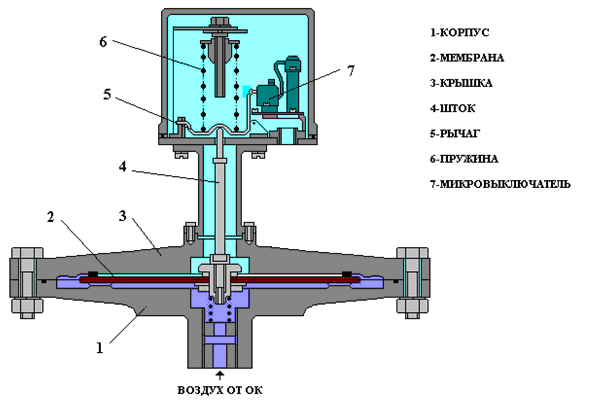

Рис. 91. Реле давления воздуха.
Реле давления мембранного типа и состоит из:
корпуса;
мембраны;
штока;
рычага механизма настройки;
пружины;
микровыключателя.
