Преимущества логической структуризации сети

Ограничения, возникающие из-за использования общей разделяемой среды, можно преодолеть, разделив сеть на несколько разделяемых сред и соединив отдельные сегменты сети такими устройствами, как мосты, коммутаторы или маршрутизаторы (рис. 4.16).

Рис. 4.16.Логическая структуризация сети

Перечисленные устройства передают кадры с одного своего порта на другой, анализируя адрес назначения, помещенный в этих кадрах. (В отличие от концентраторов, которые повторяют кадры на всех своих портах, передавая их во все подсоединенные к ним сегменты, независимо от того, в каком из них находится станция назначения.) Мосты и коммутаторы выполняют операцию передачи кадров на основе плоских адресов канального уровня, то есть МАС - адресов, а маршрутизаторы - на основе номера сети. При этом единая разделяемая среда, созданная концентраторами (или в предельном случае - одним сегментом кабеля), делится на несколько частей, каждая из которых присоединена к порту моста, коммутатора или маршрутизатора.

Говорят, что при этом сеть делится на логические сегменты или сеть подвергается логической структуризации.Логический сегмент представляет собой единую разделяемую среду. Деление сети на логические сегменты приводит к тому, что нагрузка, приходящаяся на каждый из вновь образованных сегментов, почти всегда оказывается меньше, чем нагрузка, которую испытывала исходная сеть. Следовательно, уменьшаются вредные эффекты от разделения среды: снижается время ожидания доступа, а в сетях Ethernet - и интенсивность коллизий.

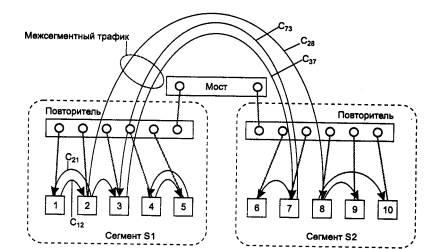

Для иллюстрации этого эффекта рассмотрим рис. 4.17. На нем изображены два сегмента, соединенные мостом. Внутри сегментов имеются повторители. До деления сети на сегменты весь трафик, генерируемый узлами сети, был общим (представим, что место межсетевого устройства также занимал повторитель) и учитывался при определении коэффициента использования сети. Если обозначить среднюю интенсивность трафика, идущего от узла i к yзлу j через Сij, то суммарный трафик, который должна была передавать сеть до деления на сегменты, равен C= Cij(считаем, что суммирование проводится по всем узлам).

Рис. 4.17.Изменение нагрузки при делении сети на сегменты

После разделения сети на сегменты нагрузка каждого сегмента изменилась. При ее вычислении теперь нужно учитывать только внутрисегментный трафик, то есть трафик кадров, которые циркулируют между узлами одного сегмента, а также межсегментный трафик, который либо направляется от узла данного сегмента узлу другого сегмента, либо приходит от узла другого сегмента в узел данного сегмента. Внутренний трафик другого сегмента теперь нагрузку на данный сегмент не создает.

Поэтому нагрузка, например, сегмента S1 стала равна CS1+ CS1-S2, где CS1- внутренний трафик сегмента S1, а CS1-S2- межсегментный трафик. Чтобы показать, что нагрузка сегмента S1 уменьшилась, заметим, что общую нагрузку сети до разделения на сегменты можно записать в такой форме: C= CS1+ CS1-S2+CS2, a значит, нагрузка сегмента S1 после разделения стала равной C- CS2, то есть уменьшилась на величину внутреннего трафика сегмента S2. А раз нагрузка на сегмент уменьшилась, то в соответствии с графиками, приведенными на рис. 4.14 и 4.15, задержки в сегментах также уменьшились, а полезная пропускная способность сегмента в целом и полезная пропускная способность, приходящаяся на один узел, увеличились.

Выше было сказано, что деление сети на логические сегменты почтивсегда уменьшает нагрузку в новых сегментах. Слово «почти» учитывает очень редкий случай, когда сеть разбита на сегменты так, что внутренний трафик каждого сегмента равен нулю, то есть весь трафик является межсегментным. Для примера из рис. 4.17 это означало бы, что все компьютеры сегмента S1 обмениваются данными только с компьютерами сегмента S2, и наоборот.

Такой случай является, естественно, экзотическим. На практике на предприятии всегда можно выделить группу компьютеров, которые принадлежат сотрудникам, выполняющим общую задачу. Это могут быть сотрудники одной рабочей группы, отдела, другого структурного подразделения предприятия. В большинстве случаев им нужен доступ к ресурсам сети их отдела и только изредка - доступ к удаленным ресурсам. И хотя уже упомянутое эмпирическое правило, говорящее о том, что можно разделить сеть на сегменты так, что 80 % трафика составляет обращение к локальным ресурсам и только 20 % - к удаленным, сегодня трансформируется в правило 50 на 50 % и даже 20 на 80 %, все равно внутрисегментный трафик существует. Если его нет, значит, сеть разбита на логические подсети неверно.

Большинство крупных сетей разрабатывается на основе структуры с общей магистралью, к которой через мосты и маршрутизаторы присоединяются подсети. Эти подсети обслуживают различные отделы. Подсети могут делиться и далее на сегменты, предназначенные для обслуживания рабочих групп.

В общем случае деление сети на логические сегменты повышает производительность сети (за счет разгрузки сегментов), а также гибкость построения сети, увеличивая степень защиты данных, и облегчает управление сетью.

Сегментация увеличивает гибкость сети.При построении сети как совокупности подсетей каждая подсеть может быть адаптирована к специфическим потребностям рабочей группы или отдела. Например, в одной подсети может использоваться технология Ethernet и ОС NetWare, а в другой Token Ring и OS-400, в соответствии с традициями того или иного отдела или потребностями имеющихся приложений. Вместе с тем, у пользователей обеих подсетей есть возможность обмениваться данными через межсетевые устройства, такие как мосты, коммутаторы, маршрутизаторы. Процесс разбиения сети на логические сегменты можно рассматривать и в обратном направлении, как процесс создания большой сети из модулей - уже имеющихся подсетей.

Подсети повышают безопасность данных.При подключении пользователей к различным физическим сегментам сети можно запретить доступ определенных пользователей к ресурсам других сегментов. Устанавливая различные логические фильтры на мостах, коммутаторах и маршрутизаторах, можно контролировать доступ к ресурсам, чего не позволяют сделать повторители.

Подсети упрощают управление сетью.Побочным эффектом уменьшения трафика и повышения безопасности данных является упрощение управления сетью. Проблемы очень часто локализуются внутри сегмента. Как и в случае структурированной кабельной системы, проблемы одной подсети не оказывают влияния на другие подсети. Подсети образуют логические домены управления сетью.

Сети должны проектироваться на двух уровнях: физическом и логическом. Логическое проектирование определяет места расположения ресурсов, приложений и способы группировки этих ресурсов в логические сегменты.
