4. Определение состава, объема оборудования, его размещение в шкафах и в помещении для заданного участка
В этом разделе определяется оборудование ДСС и абонентские устройства для ЕДЦУ и одной из промежуточных ж.д. станций заданного участка.
4.1. Состав оборудования ДСС
Аппаратура оперативно-технологической связи ДСС имеет в своём составе следующее оборудование:
СК- станция коммутационная ОТС;
МВТК -мультиплексор выделения и транзита каналов;
ОГЭП - оборудование гарантированного электропитания;
ПОС-Ц - цифровые пульты оперативной связи;
ПТО – пульт технического обслуживания (устанавливается только на распорядительной станции, где организован центр технического обслуживания ЦТО)
В состав СК входит хотя бы одно устройство коммутации УК. Если требуется два и более УК, то в СК входит устройство коммутации и синхронизации УКС.
Устройство коммутации УК является базовым коммутационным модулем при построении коммутационных станций различного назначения. Устройство УКС необходимо, когда в состав коммутационной станции входят два и более УК, что обычно требуется в ЕДЦУ.
УК выполнено в кассете 19 с установленной кросс-платой. Кассета рассчитана на установку до 21-ти блоков с шагом установки 20 мм. Места установки блоков в кассете промаркированы. На эти места устанавливаются блоки, состав которых определяется проектом станции. Перечень и назначение блоков приведены в табл.3.
Таблица 1
Нумерация абонентских устройств
Кольца нижнего уровня
|
Ж.д. станции внутри кольца
|
Количество номеров |
Номера, присваиваемые абонентским устройствам, МЖС и ПГС |
||||
Номер
|
Обозна-чение на схеме |
Номер |
Наименова-ние станции |
Всего (N) |
из них: |
||
Кучаст. |
КСРТС-И/ КСРТС-Р |
||||||
21
. .
|
К1
|
211 |
А |
67 |
30 |
32/5 |
21131…21197 |
212 |
А1 |
15 |
11 |
4/0 |
21231…21245 |
||
213 |
А2 |
14 |
11 |
3/0 |
21331…21344 |
||
214 |
А3 |
16 |
11 |
5/0 |
21441…21456 |
||
215 |
Б |
23 |
11 |
10/2 |
21531…21553 |
||
. . |
|
|
|
|
|
||
22 |
К2 |
222 |
А4 |
15 |
11 |
4/0 |
22231…22245 |
223 |
А5 |
14 |
11 |
3/0 |
22331…22344 |
||
|
|
|
|
|
|
||
. . .
|
|
|
|
|
|
|
|
Таблица 2
Нумерация для групп абонентов
-
Номер круга ПДС
Групповые номера (Ng) для групп абонентов и станции, входящие в группу:
первую
вторую
третью
четвертую
1
2011
2012
-
-
А (21131)
А1 (21231)
А2 (21331)
А3 (21441)
Б (21531)
Б1 (21631)
Б2 (21731)
Б3 (21831)
2
2021
2022
2023
2024
А4 (22231)
А5 (22331)
А6 (22431)
З (22531)
З1 (22631)
И (24131)
И1 (24131)
М (24231)
М1 (24331)
М2 (24431)
Н (24531)
И2 (23231)
И3 (23331)
Л (23431)
В каждое УК обязательно входят два блока БКУ-7 (основной и резервный) и два блока ИПГТ. Применение других блоков зависит от условий работы КС в сети.
Блоки БП-8 и БП-4-03 могут обслуживать распорядительные и исполнительные пульты. Блок БАК-У в первую очередь служит для включения ТА-Г, но в него также можно включать аналоговые ТА без тангенты. Блок БАК предназначен для включения аналоговых ТА без тангенты. Число блоков БАК-У и БАК зависит от количества исполнительных абонентов диспетчерской связи и от количества абонентов СРТС.
Все блоки УК включаются через разъёмные соединители в объединительную плату (кросс-плату) типа ПО-5.
Кассеты устройства коммутации устанавливаются в шкафу Евромеханика 19” типа 1, размером 2000х600х600 мм (высота, ширина, глубина) или типа 2, размером 1200х600х600 мм.
В шкафу с УК должен быть установлен кросс тип-1, рассчитанный на включение до 100 двухпроводных линий.
Для каждого шкафа с УК требуется по одному комплекту соединительных кабелей – КК-СИР (для ЕДЦУ и отделений дороги) или КК‑МИ (для ж.д. станций с исполнительными абонентами), а также монтажных частей КМЧ-шкафа.
На всех ж.д. станциях, кроме ЕДЦУ, достаточно установить одно устройство типа УК-5. В ЕДЦУ, как правило, требуются два УК такового же типа. Одно из этих УК используют для включения только пультов поездных диспетчеров, а второе для всех остальных абонентских устройств и линий.
Таблица 3
Блоки УК
Тип блока |
Назначение блока |
БКУ-7 |
Блок коммутации и управления для коммутационной станции на 4 Е1, 64 конференции |
ИПГТ |
Источник вторичного электропитания и генератор вызывного тока |
БП-8 |
Блок подключения к УК до 8-ми пультов ПОС по интерфейсу 2B+D, до 8-ми регистраторов по двухпроводным аналоговым линиям. Пульты могут быть распорядительными и исполнительными. |
БП-4-03 |
Блок подключения к УК до 4-х пультов ПОС по интерфейсу 2B+D. Пульты могут быть распорядительными и исполнительными. |
БАК-У |
Блок подключения до десяти аналоговых двухпроводных АЛ с управление передачей речи в телефонном аппарате от тангенты |
БАК |
Блок подключения до 16-и аналоговых двухпроводных АЛ с включением телефонных аппаратов, не имеющим тангенты. |
БПС-МС |
Блок подключения до 4 линий ПГС и до 2 линий МЖС |
Устройство коммутации и синхронизации УКС служит для объединения двух и более устройств коммутации. Оно осуществляет транзитные соединения между устройствами коммутации. Обычно используется в ЕДЦУ, а также может применяться на крупных мостовых станциях.
В состав УКС входят блоки:
КСУ - контроллера контроля, сигнализации и управления;
БГП - группового коммутационного поля, позволяющий включить до 16 каналов Е1 от блоков БВС;
БВС - внутренних связей, служащий для включения до 4 каналов Е1 от УК.
В УКС устанавливается по одному блоку КСУ и БГП. Число блоков БВС – от одного до четырёх, что зависит от требуемого количества УК и каналов Е1, организуемых между одним УК и УКС. Как правило количество УК не превышает двух. Рекомендуется между одним УК и УКС предусмотреть два канала Е1.
Конструктивно УКС представляет собой каркас, крепящийся к вертикальным направляющим шкафа.
Мультиплексор выделения и транзита каналов МВТК включает в себя мультиплексор цифровых потоков. При необходимости в МВТК может входить мультиплексор выделяемых каналов. Мультиплексор цифровых потоков служит для включения в него сетевых каналов Е1 и каналов Е1, связывающих его с УК. Этот мультиплексор производит кроссирование канальных интервалов для разных каналов Е1. В нём также выполняется функция образования цифровых групповых каналов, для чего в него входят цифровые сумматоры. Мультиплексор выделяемых каналов позволяет выделять каналы ТЧ, необходимые для организации аналоговых ответвлений диспетчерской связи, включения стационарных радиостанций и для образования канала служебной связи. Мультиплексор выделяемых каналов связан с мультиплексором цифровых потоков одним каналом Е1.
В МВТК можно включить до 8 каналов Е1.
В табл.4 для МВТК показаны блоки и их назначение.
Таблица 4
Блоки МВТК
Тип блока |
Назначение блока |
Мультиплексор цифровых потоков |
|
КСУ |
Контроллер контроля, сигнализации и управления |
ВП-11 |
Устройство вторичного электропитания |
УПС |
Устройство первичного стыка предназначено для включения до четырех каналов Е1. Устанавливается одно или два таких устройства. |
УКК |
Устройство коммутации каналов предназначено для постоянной коммутации (кроссирование) канальных интервалов каналов Е1 и для образования групповых каналов с помощью сумматоров. |
Мультиплексор выделяемых каналов |
|
МД |
Блок мультиплексорования и демультиплексорования канальных интервалов |
ИК-МСС |
Интерфейс канальный, служащий для мониторинга и организации служебной связи для чего используются два канальных интервала. |
ИК-ТЧ |
Интерфейс канальный, служащий для выделения четырёх 4-проводных каналов ТЧ, предназначенных для аналоговых ответвлений диспетчерской связи. |
ИК-ТЧ/РС |
Интерфейс канальный, служащий для выделения двух 4-проводных каналов ТЧ, предназначенных для включения радиостанции ПРС с приемником частоты 3300Гц и управлением радиостанцией постоянным током. |
ОГЭП состоит из преобразователя напряжения первичной сети 220 В в станционное напряжение постоянного тока 60 В и батареи герметичных аккумуляторов. Преобразователь напряжения выполнено в виде устройства первичного электропитания 220/60 двух типов: УПЭ-2 с максимальным током 10 А, УПЭ-3 с максимальным током 15 А. УПЭ-3 предназначено для ЕДЦУ и мостовых станций, УПЭ-2 – для других ж.д. станций. На всех КС используется аккумуляторная батарея на 60 В ёмкостью 48 А/ч.
4.2. Объём оборудования ДСС
В проекте объём оборудования определяется для ЕДЦУ и одной из промежуточных станций заданного участка.
В соответствии с принятыми ранее решениями определяется объём оборудования устройств коммутации, УКС и МВТК. В проекте также необходимо определить тип и количество абонентских устройств для ЕДЦУ и одной из промежуточных станций заданного участка.
Оборудование ЕДЦУ. В ЕДЦУ для повышения надежности связи устанавливается основное и резервное оборудование. Состав и объём основного и резервного оборудования одинаковы, поэтому достаточно привести данные по основному оборудованию.
Вначале определяется общий состав основного оборудования ЕДЦУ по форме, приведённой в табл.6.

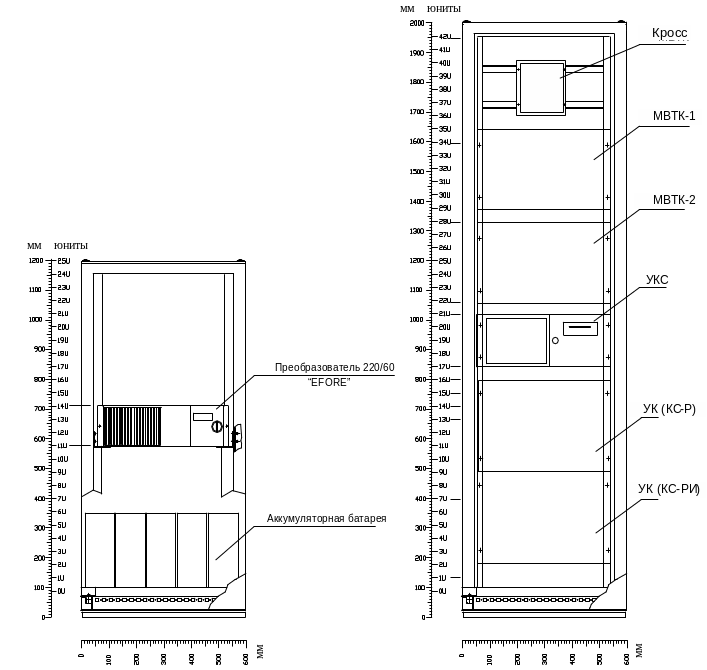

Тип и количество шкафов определяется в зависимости от высоты соответствующего оборудования, измеряемой в конструктивных единицах – U (1U = 4,45 см). Должны использоваться шкафы типа 1 (шкаф-1) и 4 (шкаф-4), в каждом из которых допускается разместить оборудование с общей высотой 42U и 24U, соответственно. Оборудование ДСС имеет следующие значения высоты: УК – 7U, МВТК – 6U, УКС – 4U, ОГЭП (аккумуляторная батарея и преобразователь напряжения) – 12U, кросс – 6U. Над преобразователем ОГЭП следует оставить свободное пространство высотой не менее 2U.
Количество МВТК зависит от числа включаемых в них каналов Е1 со стороны сети ОТС - КЕ1сет. Всего в один МВТК можно включить до 8 каналов Е1. При этом, кроме сетевых каналов, в один из МВТК включаются два канала к одному УК (при условии, что внутри сетевых каналов образовано не более 20 групповых каналов ОТС) и могут включаться два канала между двумя МВТК. Если в МВТК входят мультиплексоры цифровых потоков и выделяемых каналов, то внутри такого МВТК следует предусмотреть один канал Е1 для мультиплексора выделяемых каналов. В МВТК стыки для включения восьми каналов Е1 обозначаются буквами А, B, C, D, E, F, G, H. Для примера на рис.5 показана схема включения каналов Е1 с двумя МВТК. В каждый МВТК включается по три канала в сторону сети ОТС (к мультиплексорам первичной сети). В МВТК1 включаются два канала Е1, основной и резервный, от УК. МВТК1 имеет только мультиплексор цифровых потоков, а МВТК2 - мультиплексоры цифровых потоков и выделяемых каналов. Для мультиплексора выделяемых каналов отведён один канал Е1 (стык Н). Мультиплексоры МВТК1 и МВКТ2 связаны между собой двумя каналами Е1, один из которых предназначен для организации групповых каналов ОТС, а другой – для системы мониторинга и администрирования (СМА). Для включения в УК обычно используются стыки C и D.
Количество каналов КЕ1сет всегда является чётным числом. В табл.5 показана зависимость количества МВТК от числа каналов КЕ1сет .
Таблица 5
КЕ1сет |
до 4 |
6; 8 |
10; 12 |
Количество МВТК |
1 |
2 |
3 |
Для записей разговоров поездных диспетчеров по каналам ПДС и ПРС предусматривается один регистратор на 8 линий. К каждой такой линии подключается 2-проводный тракт канала ПДС или ПРС.
Далее заполняются таблицы с составом основного оборудования УК и УКС (табл.7), МВТК (табл.8).
Для УК должно быть определено количество блоков БП-8, БП-4-03, БАК-У и БПС-МС. В ЕДЦУ необходимо предусмотреть хотя бы один блок БП-8, так как в него должен быть включён регистратор разговоров. Блок БП-4-03 выбирается в том случае, когда надо включить не более 4 пультов ПОС. У поездного диспетчера устанавливаются два пульта. По одному пульту устанавливают у диспетчера ЭДС, СДС или ЛПС, у ДСП и у руководителя СРТС. Количество таких абонентов было определено ранее.
Блок БАК-У применяется только когда есть исполнительные абоненты диспетчерской связи. В противном случае или если для организации СРТС не достаточно емкости блоков БАК-У, следует применять блоки БАК. Требуемое количество БАК-У и БАК определяется следующим образом. Вначале рассчитывается число блоков БАК-У:
КБАК-У = Киспол / 10.
Затем определяется возможность включения всех абонентских линий в блоки БАК-У, для чего вначале определяется общее число абонентских линий:
Кобщ = Киспол + КСРТС-И + КДСП ,
где КДСП – учитывает включение базовых модулей подвижной связи ДСП.
Теперь определяется, сколько бы потребовалось блоков БАК-У для всех абонентских линий:
Ктр = Кобщ /10.
Если КБАК-У = Ктр , то рассчитанного количества блоков БАК-У – КБАК-У достаточно и блоки БАК не требуются. В противном случае рассчитывается число БАК:
КБАК = (Кобщ – (КБАК-У ×10)) / 16.
Все расчетные значения количества блоков округляются до целого большего числа.
Количество блоков БПС-МС зависит от числа участков (направлений), прилегающих к данной ж.д. станции. При этом на каждом участке следует организовать по одной линии МЖС и ПГС. Количество блоков БПС-МС рассчитывается по формуле:
КБПС-МС = Муч / 2 , где Муч – число участков (направлений), прилегающих к данной ж.д. станции.
В табл.7 для блоков БП-8 и БП-4-03 указывается в скобках, сколько и какого назначения пульты в них включается, а для блоков БАК и БАК-У – сколько линий в них включается.
В УКС рассчитывается число блоков БВС, исходя из того, что от каждого УК в УКС включается по два канала Е1, а в БВС всего можно включить до 4 каналов Е1.
В МВТК рассчитывается число УПС, исходя из количества каналов Е1, включаемых в МВТК. В соответствии с ранее приведённым примером (см. рис.5) составляется схема включения каналов Е1 во все МВТК так, чтобы сетевые каналы Е1 равномерно распределились бы по МВТК. Из рис.5 видно, что всего в МВТК1 включается 7 каналов Е1, а в МВТК2 - 4. Кроме того, внутри МВТК2 один канал Е1 (стык Н) предназначен для мультиплексора выделяемых каналов.
Оборудование промежуточной ж.д. станции . На всех ж.д. станциях, кроме ЕДЦУ, устанавливается один комплект оборудования.
Методика определения состава и объёма оборудования промежуточной ж.д. станции аналогична, приведённой для ЕДЦУ.
Рассмотрим пример определения состава и объёма оборудования ж.д. станции А1.
Вначале определяется общий состав оборудования ж.д. станции А1 (табл.9).
Затем заполняются таблицы 10 и 11 с составом оборудования УК и МВТК.

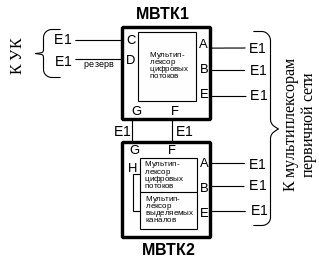

Рис.5 Схема включения каналов Е1 в МВТК в ЕДЦУ
Таблица 6
Общий состав основного оборудования ЕДЦУ
Наименование |
Назначение |
Кол. |
Шкаф-1 |
Шкаф Евромеханика 19” 2000х600х600 мм |
1 |
Шкаф-4 |
Шкаф Евромеханика 19” 1200х600х600 мм |
1 |
УК-5 (КС-Р) |
Устройство коммутации для ДНЦ ЕДЦУ |
1 |
УК-5 (КС-РИ) |
Устройство коммутации для организации ЭДС, СДС и ЛПС; для включения абонентских устройств исполнительной диспетчерской связи; для организации СРТС |
1 |
МВТК1 |
Мультиплексор выделения и транзита каналов, включающий мультиплексор цифровых потоков |
1 |
МВТК2 |
Мультиплексор выделения и транзита каналов, включающий мультиплексоры цифровых потоков и выделяемых каналов |
1 |
УКС |
Устройство коммутации и синхронизации для объединения устройств коммутации КС-Р и КС-РИ. |
1 |
Кросс тип-1 |
Кросс на 100 номеров |
1 |
КК-СИР |
Комплект соединительных кабелей |
1 |
КМЧ-шкафа |
Комплект монтажных частей шкафа |
1 |
УПЭ-3 |
Устройство первичного электропитания 220/60 15 А |
1 |
Аккумуляторная батарея |
Аккумуляторная батарея на 60 В ёмкостью 48 А/ч |
1 |
Регистратор |
Регистратор разговоров на 8 линий |
1 |
Таблица 7
Состав основного оборудования УК и УКС для ЕДЦУ
Тип оборудования |
Количество |
Устройство коммутации УК-5 (КС-Р) |
|
Каркас-1 |
1 |
Плата объединительная ПО-5 |
1 |
Блок БКУ-7 |
2 |
Блок ИПГТ |
2 |
Блок БП-8 |
1 (8 пультов ДНЦ) |
Устройство коммутации УК-5 (КС-РИ) |
|
Каркас-1 |
1 |
Плата объединительная ПО-5 |
1 |
Блок БКУ-7 |
2 |
Блок ИПГТ |
2 |
Блок БП-4-03 |
1 (3 пульта ЭДС, СДС, ЛПС и 1 пульт ДСП) |
Блок БАК |
2 (26 линий) |
Блок БАК-У |
1 (10 линий) |
Блок БПС-МС |
2 |
Устройство коммутации и синхронизации УКС |
|
КСУ |
1 |
Блок БВС |
2 |
Блок БГП |
1 |
Таблица 8
Состав основного оборудования МВТК1 и МВТК2 для ЕДЦУ
Тип оборудования |
Количество |
МВТК1 |
|
Каркас |
1 |
Мультиплексор цифровых потоков |
|
КСУ |
1 |
ВП-11 |
1 |
УПС |
2 |
УКК |
1 |
МВТК2 |
|
Каркас |
1 |
Мультиплексор цифровых потоков |
|
КСУ |
1 |
ВП-11 |
1 |
УПС |
2 |
УКК |
1 |
Мультиплексор выделяемых каналов |
|
МД |
1 |
ИК-МСС |
1 |
ИК-ТЧ/РС |
1 |
Таблица 9
Общий состав оборудования ж.д. станции А1
Наименование |
Назначение |
Кол. |
Шкаф-1 |
Шкаф Евромеханика 19” 2000х600х600 мм |
1 |
УК-5 |
Устройство коммутации |
1 |
МВТК |
Мультиплексор выделения и транзита каналов, включающий мультиплексоры цифровых потоков и выделяемых каналов |
1 |
Кросс тип-1 |
Кросс на 50 номеров |
1 |
КК-МИ |
Комплект соединительных кабелей |
1 |
КМЧ-шкафа |
Комплект монтажных частей шкафа |
1 |
УПЭ-2 |
Устройство первичного электропитания 220/60 10 А |
1 |
Аккумуляторная батарея |
Аккумуляторная батарея на 60 В ёмкостью 48 А/ч |
1 |
Таблица 10
Состав оборудования УК ж.д. станции А1
Тип оборудования |
Количество |
Каркас-1 |
1 |
Плата объединительная ПО-5 |
1 |
Блок БКУ-7 |
2 |
Блок ИПГТ |
2 |
Блок БП-4-03 |
1 (1 пульт ДСП) |
Блок БАК-У |
1 (8 линий) |
Блок БПС-МС |
1 |
Таблица 11
Состав оборудования МВТК ж.д. станции А1
Тип оборудования |
Количество |
Каркас |
1 |
Мультиплексор цифровых потоков |
|
КСУ |
1 |
ВП-11 |
1 |
УПС |
1 |
УКК |
1 |
Мультиплексор выделяемых каналов |
|
МД |
1 |
ИК-МСС |
1 |
ИК-ТЧ/РС |
1 |
4.3. Абонентские устройства
Следует определить тип и объём абонентских устройств, планируемых в ЕДЦУ и на одной из ж.д. станций заданного участка для диспетчерской связи и СРТС.
Количество абонентских устройств было определено в разделе 3.
Состав абонентских устройств заносится в таблицы для ЕДЦУ и промежуточной ж.д. станции (табл.12 и 13).
Следует предусмотреть хотя бы по одному блоку расширения клавиатуры: для каждого распорядительного и исполнительного пульта диспетчерской связи, включая ПРС. Комплект мультимедийных колонок и выносного микрофона позволяет вести переговоры в громкоговорящем режиме. Такой комплект следует предусмотреть для каждого пульта всех диспетчеров.
Таблица 12
Состав абонентских устройств ЕДЦУ
Абонентские устройства |
Назначение |
Кол-во |
Диспетчерская связь |
|
|
ПОС-ЦР |
Пульт цифровой оперативной связи распорядительный |
11 |
ПОС-ЦИ |
Пульт цифровой оперативной связи исполнительный |
1 |
БРК |
Блок расширения клавиатуры на 16 абонентов для ПОС- ЦИ, ПОС-ЦР |
13 |
ГД-10 |
Колонки мультимедийные 10Вт |
11 |
МК-Д |
Микрофон выносной диспетчерский МК-Д |
11 |
ТА-DECT |
Базовый модуль с переносной трубкой подвижной связи для ДСП |
1 |
ТА-НН |
Аналоговый телефонный аппарат с тангентой |
3 |
СРТС |
|
|
ПОС-ЦР |
Пульт цифровой оперативной связи распорядительный |
5 |
БРК |
Блок расширения клавиатуры на 16 абонентов для ПОС- ЦИ, ПОС-ЦР |
5 |
ТА |
Аналоговый телефонный аппарат без тангенты |
32 |
Таблица 13
Состав абонентских устройств ж.д. станции А1
Абонентские устройства |
Назначение |
Кол-во |
Диспетчерская связь |
|
|
ПОС-ЦИ |
Пульт цифровой оперативной связи исполнительный |
1 |
БРК |
Блок расширения клавиатуры на 16 абонентов для ПОС- ЦИ, ПОС-ЦР |
1 |
ТА-DECT |
Базовый модуль с переносной трубкой подвижной связи для ДСП |
1 |
ТА-НН |
Аналоговый телефонный аппарат с тангентой |
3 |
СРТС |
|
|
ТА |
Аналоговый телефонный аппарат без тангенты |
4 |
4.4. Размещение оборудования ДСС в каркасах, шкафах и в помещении
В проекте показывается размещение оборудования ДСС в ЕДЦУ и на промежуточной станции в соответствии с определённым ранее объемом оборудования. Вначале планируется расположение блоков в каркасах для УК и для МВТК. Затем показывается размещение оборудования ДСС в шкафах. Наконец составляется план размещения оборудования ДСС в соответствующих помещениях.
Блоки в каркасе УК-5 устанавливаются по следующим правилам. В каркасе – всего 21 плато-место, причём блоки БКУ-7 всегда занимают места 17 и 18, а блоки – ИПГТ – места 1, 2, 20 и 21 (по два места на каждый блок). Места с 3 по 16 являются универсальными для остальных блоков. На рис.6, 7 и 8 показаны примеры расположения блоков в каркасах: УК-5 КС‑Р и КС-РИ ЕДЦУ; УК-5 ж.д. станции А1.
В каркасе МВТК всего 16 плато-мест, которые закреплены за блоками: КСУ – 15, ВП-11 – 14, УПС – 12 и 10, УКК – 11, МД – 9. Универсальные места с 1 по 8 предназначены для блоков интерфейсов каналов – ИК. На рис. 9, 10 и 11 приведены примеры расположения блоков в каркасах: МВТК1 и МВТК2 ЕДЦУ; МВТК ж.д. станции А1.
Оборудование ДСС устанавливается в шкафах двух типов, отличающихся высотой: : шкаф-1 – 2000х600х600 (высота, ширина и глубина в мм), шкаф-2 – 1200х600х600.
Каждый тип оборудования имеет свою высоту, приведённую ранее. Ширина всех каркасов одинакова.
Кросс представляет собой панель с рамками для включения проводов линейных и станционных кабелей. Панель крепится к горизонтальным рейкам. Кабели заводятся сверху шкафа. Высота этой панели – 4U.

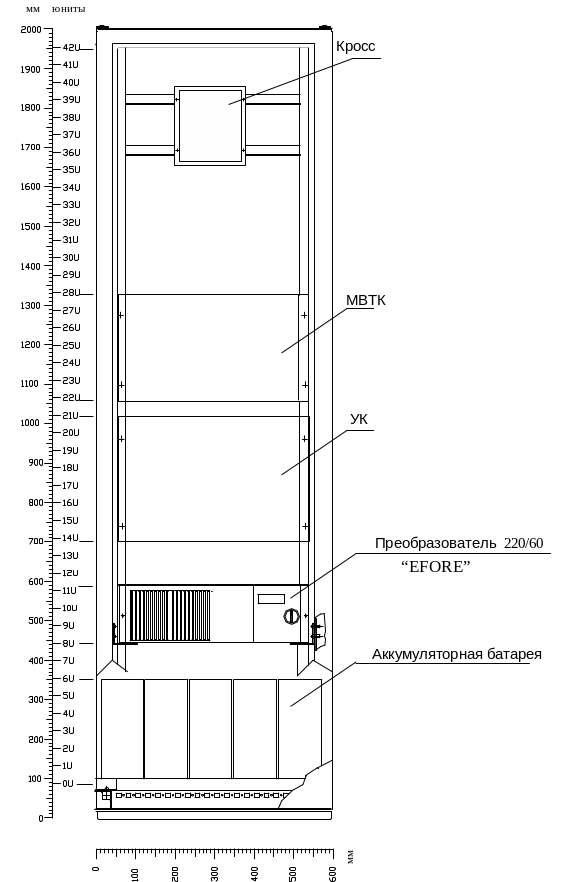

Аккумуляторная батарея, состоящая из пяти герметизированных аккумуляторов, находится внизу шкафа. Выше, с промежутком не мене 2U устанавливается преобразователь напряжения. Следующий за преобразователем каркас также устанавливается с промежутком не менее 2U. Кросс обычно размещают вверху шкафа над верхним каркасом УК или МВТК. Каркас с УКС размещают в средней части шкафа.
На рис.12 и 13 показаны примеры размещения оборудования ДСС в ЕДЦУ и на ж.д. станции А1.
Показывается размещение шкафов в помещениях ЕДЦУ и промежуточной ж.д. станции.
Шкафы размещаются в один ряд перпендикулярно стене с окном. Фасад шкафов должен быть обращён к центру помещения. Должны быть соблюдены минимальные расстояния от шкафа до соответствующей стены и ширина главного прохода (проход к шкафам со стороны входа в помещение). На рис.14 и 15 показаны планы размещения шкафов в помещениях ЕДЦУ и промежуточной ж.д. станции А1. Расстояния, приведенные на этих рисунках, соответствуют минимальным значениям. В помещении ЕДЦУ должны быть два стола для автоматизированных рабочих мест технического обслуживания СК (АРМ1ТО), а в помещении промежуточной станции – один стол для технического обслуживания.
ИПГТ
БП-8
БКУ-7
БКУ-7
ИПГТ
1 2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20 21
Рис.6 Расположение блоков в каркасе УК-5 (КС-Р) ЕДЦУ
ИПГТ
БПС-МС
БПС-МС
БП-4-03
БАК-У
БАК
БАК
БКУ-7
БКУ-7
ИПГТ
1 2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20 21
Рис.7 Расположение блоков в каркасе УК-5 (КС-РИ) ЕДЦУ
ИПГТ
БПС-МС
БП-4-03
БАК-У
БКУ-7
БКУ-7
ИПГТ
1 2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20 21
Рис.8 Расположение блоков в каркасе УК-5 ж.д. станции А1
УПС
УКК
УПС
ВП-11
КСУ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Рис. 9. Расположение блоков в каркасе МВТК1 ЕДЦУ
ИК-ТЧ/РС
ИК-МСС
МД
УПС
УКК
УПС
ВП-11
КСУ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Рис. 10. Расположение блоков в каркасе МВТК2 ЕДЦУ
ИК-ТЧ/РС
ИК-МСС
МД
УКК
УПС
ВП-11
КСУ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Рис. 11. Расположение блоков в каркасе МВТК ж.д. станции А1
Рис.12. Пример плана размещения оборудования ДСС в ЕДЦУ
Рис.13. Пример плана размещения оборудования ДСС
на промежуточной ж.д. станции
Рис. 14. План размещения оборудования в помещении ЕДЦУ
1, 2 – основное оборудование; 3,4 – резервное оборудование;
5 – стол для АРМ1ТО; 6 – стол для АРМ2ТО
Рис. 15. План размещения оборудования ДСС в помещении ж.д. станции А1
1 - оборудование ДСС; 2 - стол для технического обслуживания
