1.5 Технологические схемы возведения здания и методы монтажа.

При монтаже одноэтажного здания производственного назначения приме­няем комбинированный метод монтажа: часть конструкций монтируем раздельно, а часть - комплексно. Комбинированный метод является сочетанием раздельного и комплексного методов монтажа конструкций. Раздельный метод монтажа пред­полагает за каждую отдельную проходку устанавливать конструкцию отдельного вида. Таким методом предполагается монтировать фундаментные блоки, колонны и стеновые панели. За первую проходку крана устанавливаем фундаментные блоки, за вторую - колонны. Монтаж стеновых панелей ведется параллельно с ус­тановкой плит покрытия. Монтаж колонн ведем с предварительной раскладкой у мест монтажа. При монтаже раздельным методом размеры участков назначаем с учетом вылета стрелы крана. Подкрановые балки, стропильные фермы и плиты покрытия предполагается монтировать комплексным методом с установкой всех конструкций в пределах каждой монтажной ячейки за одну проходку. Монтаж стропильных ферм ведется «с колес». Монтаж ведем последовательно вдоль про­лета методом продольного монтажа.

1.6 Подбор монтажного крана и вариантов производства монтажных работ.

Выбор захватных приспособлений осуществляем на основе спецификации сбор­ных элементов. Предпочтение отдаем приспособлениям с малой высотой стро­повки, а также с дистанционным управлением.

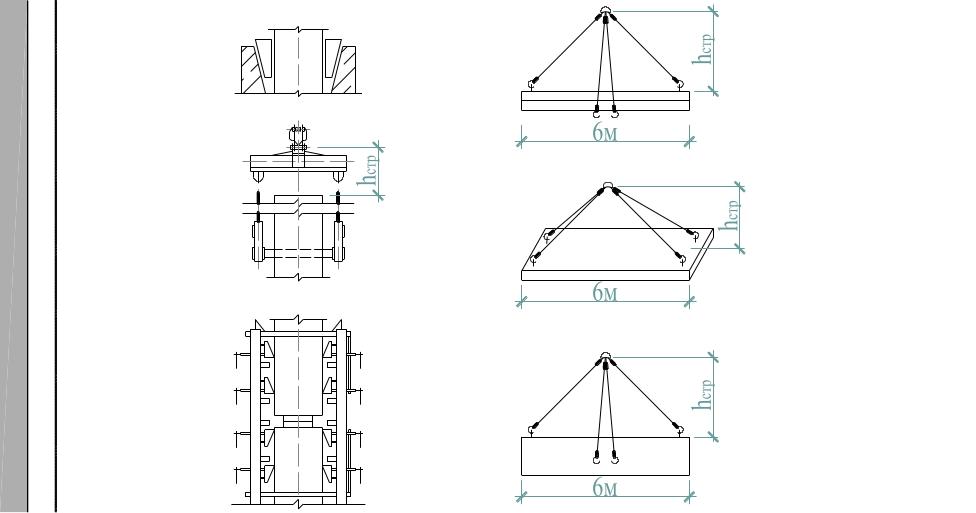

Таблица №5 Ведомость захватных и вспомогательных приспособлений.

№ п/п	Наименова­ние сборных элементов	Наименование приспособлений и устройств	Эскиз	Характери­стики		Вы­сота гру­зо­за­хватного уст­рой­ства, м	По­треб­ное коли­чество
				г/п, т	масса, кг
1.	2.	3.	4.	5.	6.	7.	8.
1.	Колонны, ус­танавливае­мые в ста­каны фунда­ментов	Инвентарный кли­новой вкладыш ЦНИИОМТП №7		-	-	-	154
		Траверса унифици­рованная ЦНИИ­ОМТП Р4-455-69		4	80	1	2
2.	Фундамент­ные и под­крановые балки (до 12м)	Траверса с захва­тами (чертеж ПИ промышленной стальной конст­рукции №1986р-7)
3.	Ригели	Четырёхветвевой строп		5	88	3,4	2
4.	Плиты пере­крытия и по­крытия	Четырёхветвевой строп		5	88	3,4	2
		Монтажная пло­щадка	-	-	-	-	1
5.	Стеновые па­нели	Четырёхветвевой строп		5	88	3,4	2
		Навесная люлька ПИ Промсталькон­струкция (Ленин­градский отдел №21059М)	-	-	-	-	1

Подберем кран для монтажа стропильных ферм и плит покрытия.

Требуемая грузоподъемность:

где - масса монтируемого элемента, т;

-масса захватного приспособления, т.

Требуемая высота подъема крана:

где - посадочная высота (запас по высоте), м;

- расчетная высота строповки, м;

- монтажная высота элемента, м;

- превышение проектного уровня установки конструкции, м.

Требуемый вылет стрелы крана: L_тр = 24.57+2+2=28.57

Исходя из полученных данных принимаем кран ДЭК-50 . Его характери­стики: грузоподъемность при наименьшем вылете стрелы 30 при наибольшем – 5.4наименьший вылет стрелы 8м, наибольший – 26 высота подъема крюка при наименьшем вылете стрелы 28.2 при наибольшем-16.8м

Аналогично выбираем кран для монтажа колонн, подкрановых балок и сте­новых панелей.

Для колонн: кран СКГ – 50. Его характеристики: грузоподъемность при наи­меньшем вылете стрелы 30т; при наибольшем – 5,4т; наименьший вылет стрелы 8м, наибольший – 26м; высота подъема крюка при наименьшем вылете стрелы 28,5м, при наибольшем – 17,1м.

Для стеновых панелей: кран СКГ – 30/10. Его характеристики: грузоподъем­ность при наименьшем вылете стрелы 15т; при наибольшем – 4т; наименьший вылет стрелы 7,35м, наибольший – 21м; высота подъема крюка при наименьшем вылете стрелы 23,8м, при наибольшем – 14м.
