2.3. Измерение параметров емкости

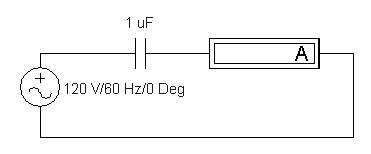

2.3.1 Для цепи, составленной в п.2.3, произведите замену индуктивности на емкость (рис.4).

Рис.4

2.3.2 Установите частоту и величину напряжения источника питания, значение емкости в соответствии с номером рабочего места (табл.5).

Табл. 5

№ раб. места	1; 11	2; 12	3; 13	4; 14	5; 15	6; 16	7	8	9	10
U	1,5 В	мкВ	1500 мкВ	12 В	1000 мкВ	22.5 мВ	9 В	36 В	950 мкВ	5.15 мкВ
f	10 кГц	20 Гц	30 МГц	40кГц	50 кГц	60 кГц	1,5 МГц	100 Гц	400 Гц	1500 кГц
С	21мкФ	560 мкФ	1,050 мФ	600 пФ	95 пФ	10 пФ	0,004 мкФ	1500 пФ	28 мкФ	1500 мкФ

2.3.3 Включите питание электрической цепи, снимите показания амперметра и внесите данные в таблицу 6 отчета. Выключите питание.

2.3.4 Рассчитайте величину модуля реактивного сопротивления x_C и величину емкости С. Необходимые для этого значения напряжения и частоты указаны в параметрах источника напряжения. Внесите результаты в таблицу 6.

Табл. 6

№ рабочего места	Результаты установки			Результаты измерения		Результаты расчета
	U	f	С		I	хС	С

2.3.5 Сделайте выводы по результатам измерений и расчетов.

4. Содержание отчета о выполненной работе

1. Схемы электрических цепей и значения параметров элементов.

2. Расчет сопротивлений и параметров элементов цепи.

3. Таблицы с результатами измерений и расчетов.

5. Выводы о проделанной работе.

Державний університет інформаційно-комунікаційних технологій

Навчально-науковий інститут захисту інформації

Кафедра систем захисту інформації

Основи електронiки

Звіт

до лабораторної роботи № 1 на тему:

Студента(ки) навчальної групи ________

(прізвіще та ім’я)

Дата виконання___________

Оцінка___________________________

Підпис викладача______________________

Київ-2009

Цель работы:

Содержание отчета.

2.1 Измерение активного сопротивления

Схема электрической цепи:

Частота и величина напряжения источника питания, значение сопротивления в соответствии с номером рабочего места:

№ раб. места
U
f
r

Показания амперметра

№ рабочего места	Результаты установки			Результаты измерения		Результаты расчета
	U	f	r		I	r

Расчет величины сопротивления r.

Выводы по результатам измерений и расчетов.
