Разработка конструкций воротников и других элементов оформления горловины (8ч)
Цель работы: освоение способов конструктивного моделирования воротников, воланов, оборок, кокилье, жабо и капюшонов в соответствии с заданными эскизами моделей одежды.
Содержание работы:
1. Изучение способов конструктивного моделирования воротников и элементов оформления горловины.
2. Анализ исходной информации для разработки конструкций элементов оформления горловины по предложенным эскизам и фотографиям моделей одежды.
3. Получение модельных конструкций стоячих и плосколежащих воротников.
4. Получение модельных конструкций отложных воротников.
5. Получение модельных конструкций элементов отделки горловин (воланов, кокилье, жабо) и проверка их конструкций в макете.
Пособия и инструменты: эскизы, фотографии воротников различных видов, шаблоны переда и спинки базовых конструкций одежды, миллиметровая бумага, калька, чертежные принадлежности, сантиметровая лента, ножницы, клей, макетная ткань, швейные булавки, мелки.
Методические указания
Студенты выполняют работу группами по два человека. Каждая группа в соответствии с заданием выполняет разработку модельных конструкций элементов горловины.
В отчете каждый студент представляет рисунки полученных элементов горловины и полный комплект чертежей модельных конструкций элементов горловины одежды.
1. Изучение теоретического материала по конструктивному моделированию воротников и элементов оформления горловины студенты проводят самостоятельно по лекциям и рекомендуемой литературе в ходе подготовки к занятию.
2. Исходная информация для получения модельных конструкций воротников и других элементов, используемых для отделки горловины изделия, заключена в рисунке модели и базовой конструкции изделия.
2.1. В соответствии с заданием рисунки моделей представляют в отчете с изображением вида спереди и вида сзади. На рисунки наносят вспомогательные линии груди, середины и основания шеи. Параметры элементов отделок получают с рисунка модели при использовании масштабной линейки или коэффициентов подобия и непосредственно измерением размеров горловины спинки и переда базовой конструкции изделия.
2.2. Для разработки модельной конструкции конкретного элемента горловины контуры шаблонов переда и спинки переводят на миллиметровую бумагу, располагая детали с учетом рекомендаций на построение чертежа.
3. Получение модельных конструкций элементов горловины изделий начинают с получения простейших воротников для изделий с закрытой застежкой: плосколежащего и стойки. .

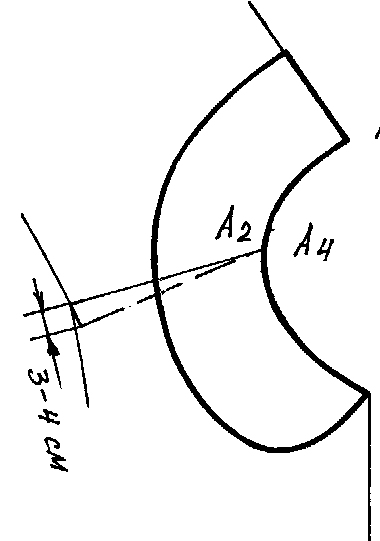

3.1. Конструкцию плосколежащего воротника получают, совмещая по плечевому шву детали спинки и переда. Чтобы линии втачивания воротника в изделии было не видно, концы плечевых срезов у пройм заводят друг на друга на необходимую величину, не превышающую 3,0÷4,0 см (рис.32, а). Следует помнить, что при большем заходе концов плечевых срезов получают более высокую стойку воротника. Полученную конструкцию плосколежащего воротника проверяют в макете из лекальной бумаги или кальки путем его наколки на манекен.
В лабораторной работе студенты индивидуально выполняют модельную конструкцию одного из плосколежащих воротников, изображенных на рис. 33, в соответствии с вариантом задания (табл. 6).
3.2. При получении втачных воротников-стоек в соответствии с заданием определяют вид стойки. По виду стойка может быть: прямой (представляющей собой прямую полосу), классической (которая в отличие от прямой стойки прилегает к шее спереди), конической (такая стойка проектируется в изделиях с расширенной горловиной) и воронкообразной.

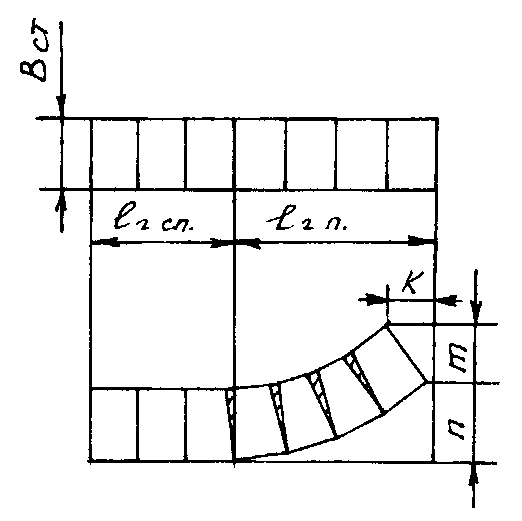

Модельную конструкцию втачной стойки получают муляжным способом. На манекен наносят линию горловины изделия, по которой накалывают заготовку стойки из лекальной бумаги, надрезанную по верхнему краю. Сокращение или увеличение длины верхнего края заготовки фиксируют булавками или клейкой лентой. Полученный макет воротника укладывают на миллиметровую бумагу, обводят по контурам, выравнивая линии, и указывают размеры к, n, m (рис.32, б).
В лабораторной работе студенты индивидуально выполняют модельную конструкцию одного из воротников стоек, изображенных на рис. 34, в соответствии с вариантом задания (табл. 6).
4. Отложной воротник для изделия с застежкой доверху получается при моделировании контура воротника на совмещенном по плечевым срезам чертеже спинки и переда.

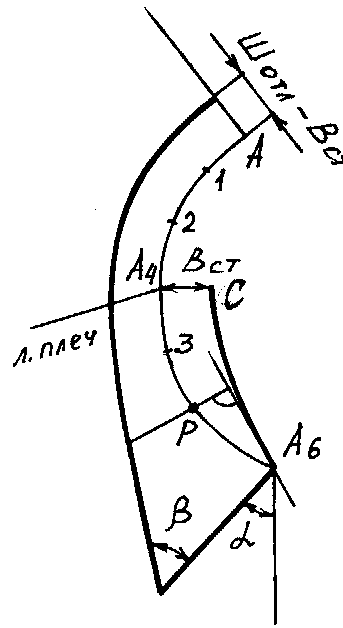

В соответствии с эскизом определяют высоту стойки Вст. и ширину отлета Шотл проектируемого воротника, отмечают параметры на чертеже основных деталей (рис. 32, в).
На горловине переда выделяют участок А6Р, на котором воротник должен плоско вписываться в горловину (контуры воротника и горловины в изделии на этом участке совпадают), моделируют линию А6С переднего участка перегиба воротника. Из точки А6 проводят касательную к линии А6С и опускают на нее перпендикуляр из точки Р.

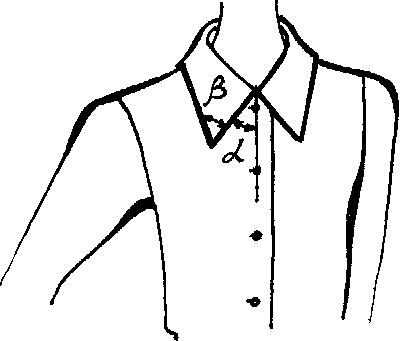

Концы воротника моделируют в соответствии с эскизом, ориентируясь на величины углов и .

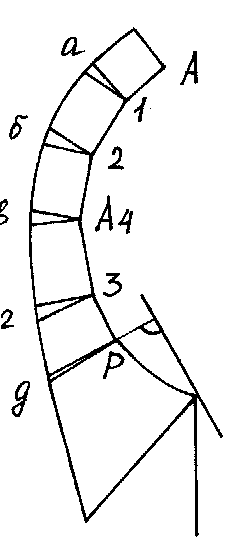

Контур горловины АР делят на три равные участки и ставят точки 1, 2; точку 3 ставят посередине отрезка А4Р. Точки 1, 2, 3 аппроксимируют отрезками прямых, к каждому отрезку восстанавливают перпендикуляры до пересечения с линией отлета. При этом на линии отлета образуются участки а, б, в, г, д, определяющие необходимую величину разведения линии отлета (рис. 32, г).

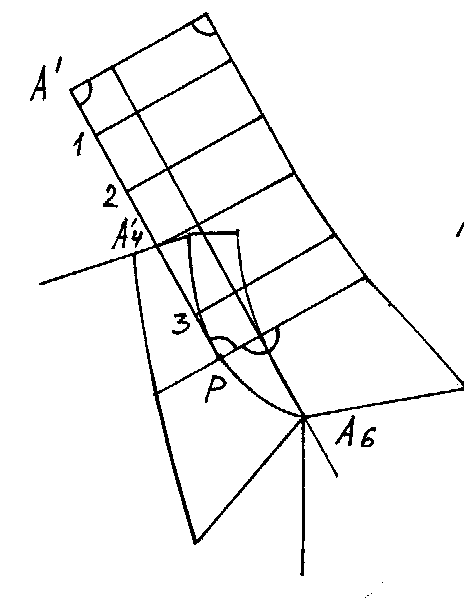

Строят промежуточный шаблон воротника (рис. 32 д). Из точки Р проводят касательную к линии горловины. От точки А6 по линии горловины до точки Р и далее по касательной откладывают величину, равную суммарной длине горловины спинки и переда, ставят точку А'. Конец воротника получают симметричным отображением соответствующего контура, линия середины воротника перпендикулярна линии РА’.

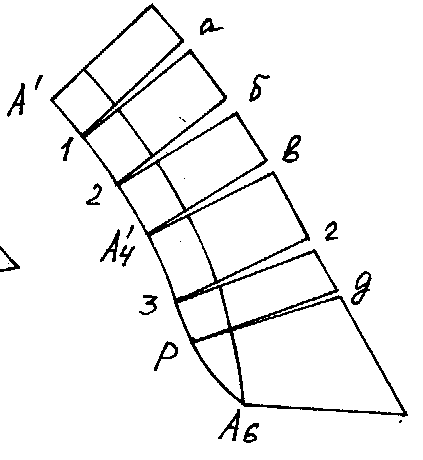

Расчленяют промежуточный шаблон и разводят по отлету до получения его модельной длины (рис. 32, е). Оформляют контуры полученной развертки воротника плавными линиями, проверяют форму воротника в макете.
В лабораторной работе студенты индивидуально выполняют модельную конструкцию одного из отложных воротников, изображенных на рис. 35, в соответствии с вариантом задания (табл. 6).
Таблица 6
Варианты заданий.
Номер рисунка |
Вариант |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
33 |
а |
б |
в |
г |
д |
е |
ж |
з |
и |
к |
34 |
а |
б |
в |
г |
д |
е |
ж |
з |
и |
к |
35 |
а |
б |
в |
г |
д |
е |
ж |
з |
и |
к |
Конструктивное моделирование воротников
б
а
в
г
е
д
Рис. 32

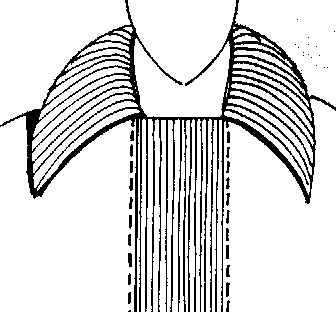

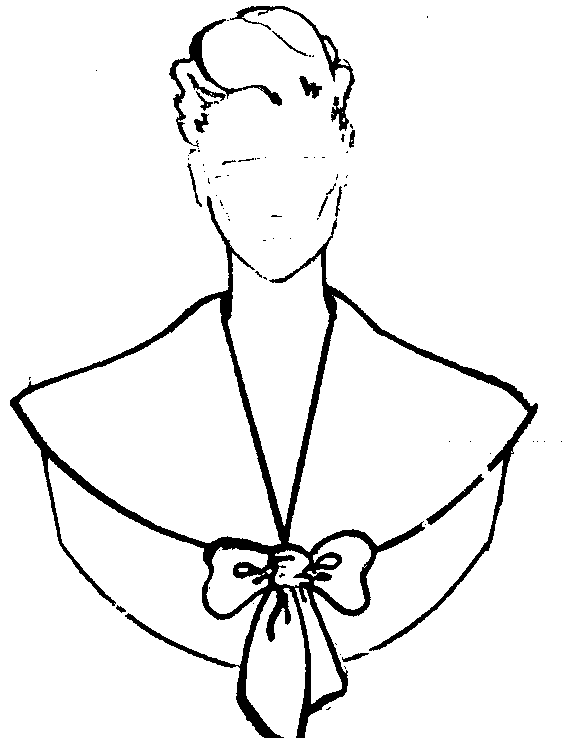

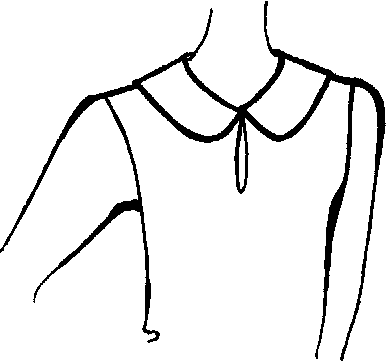

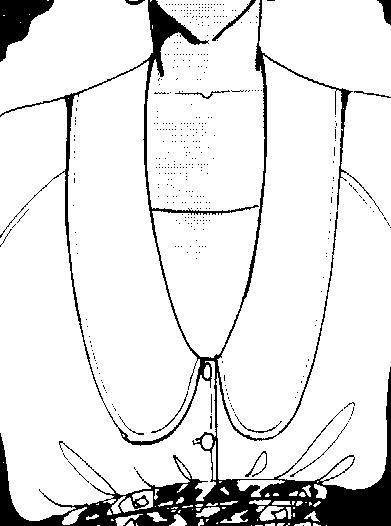

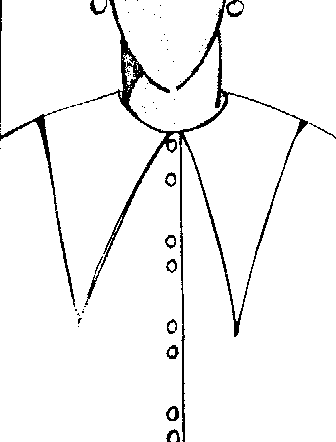

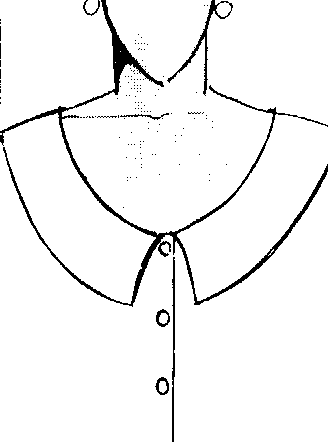

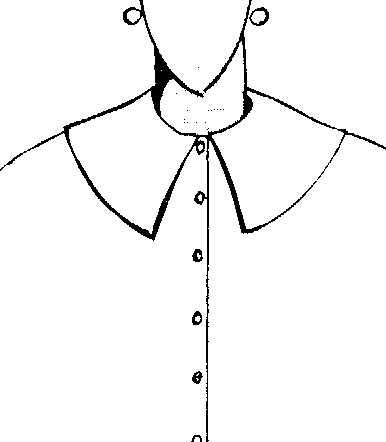

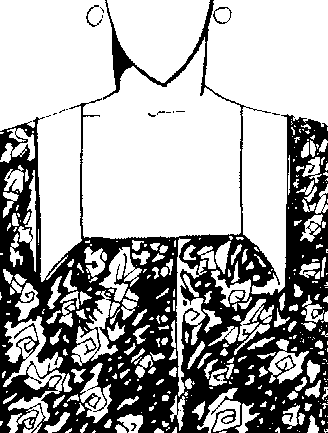

Модели плосколежащих воротников
в
а б
е
д
г
з
ж
и к
Рис. 33

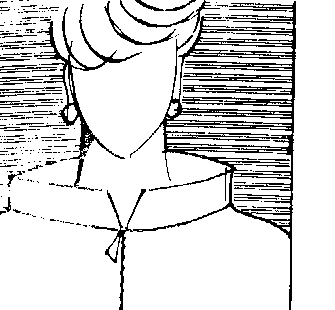

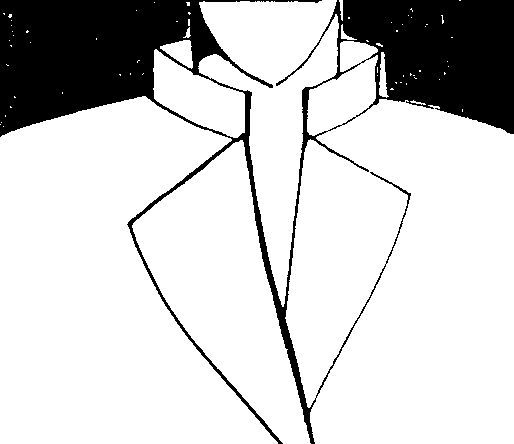

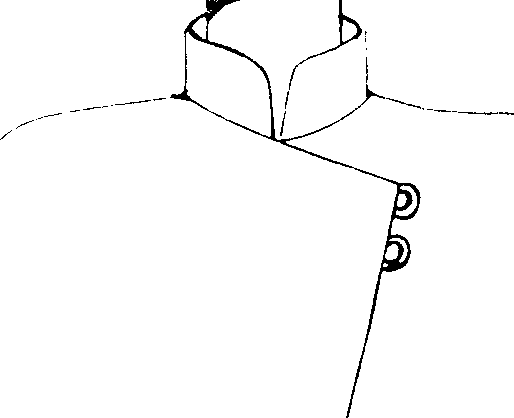

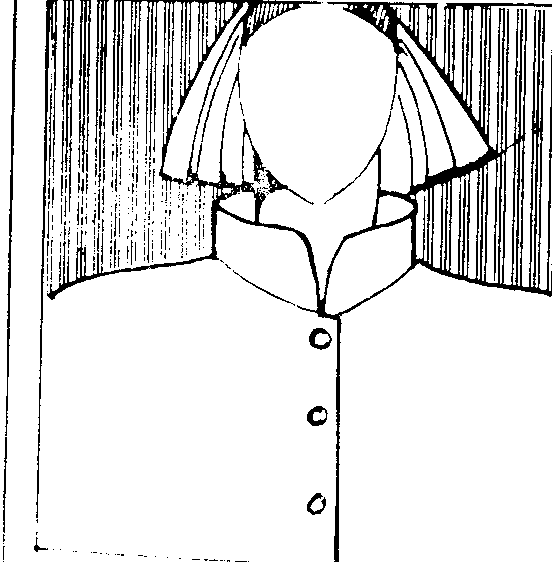

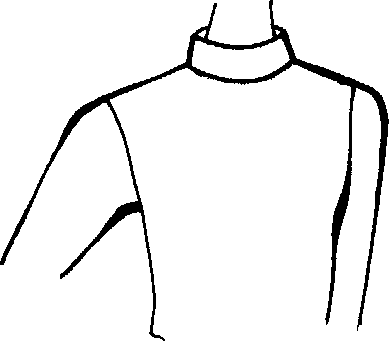

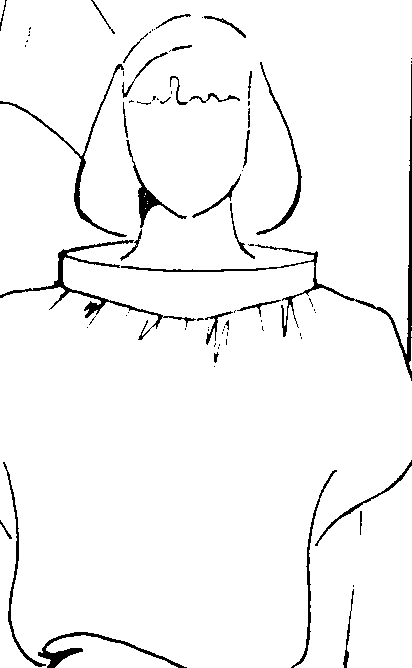

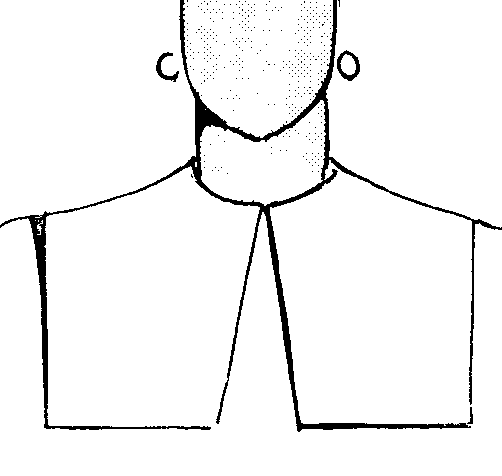

Модели воротников-стоек
в
а б
е
д
г
з
ж
и к
Рис. 34

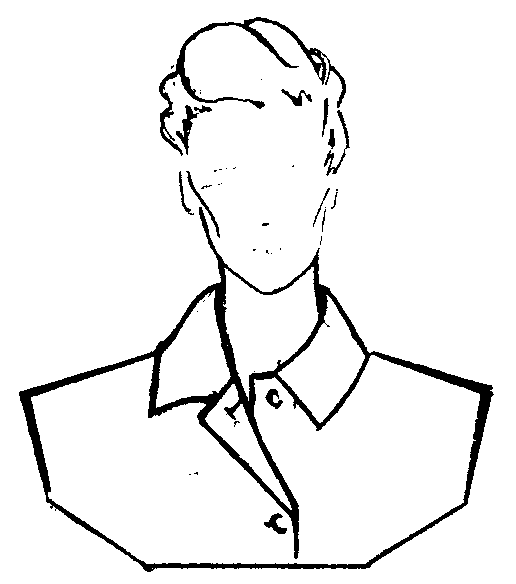

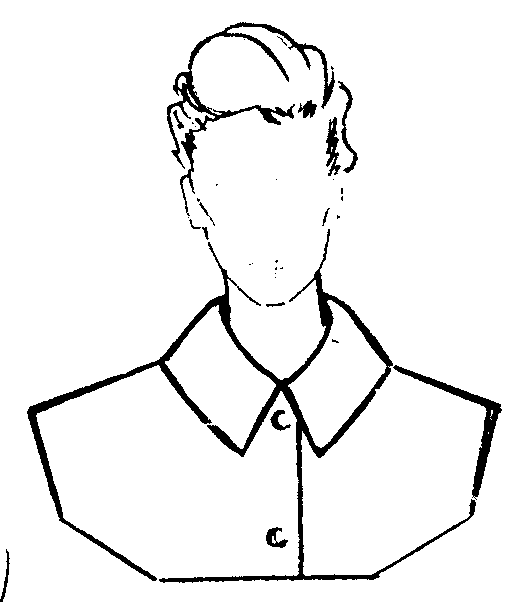

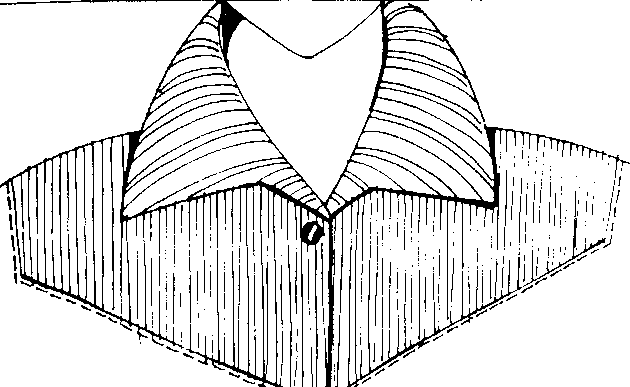

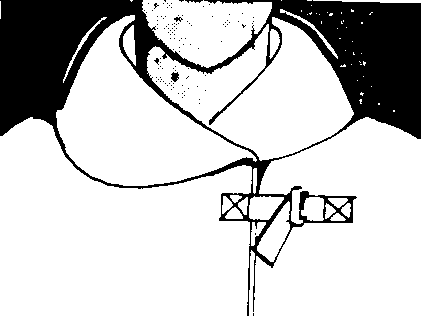

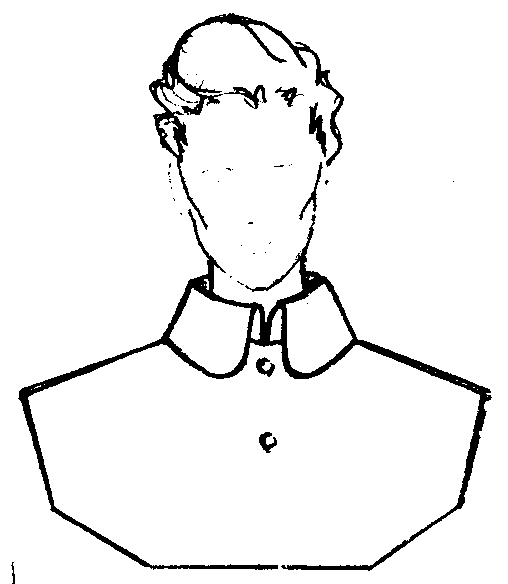

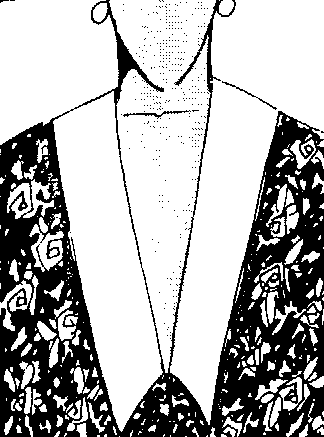

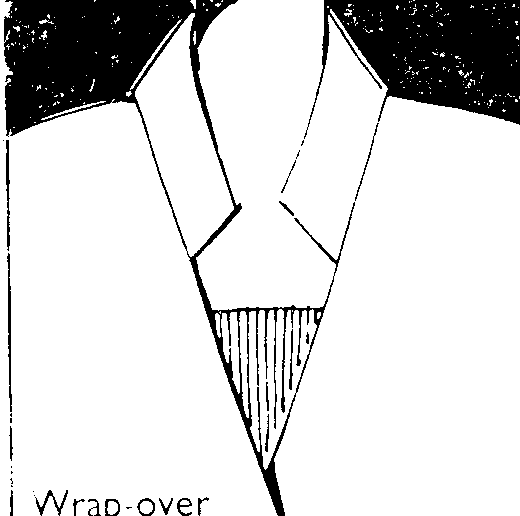

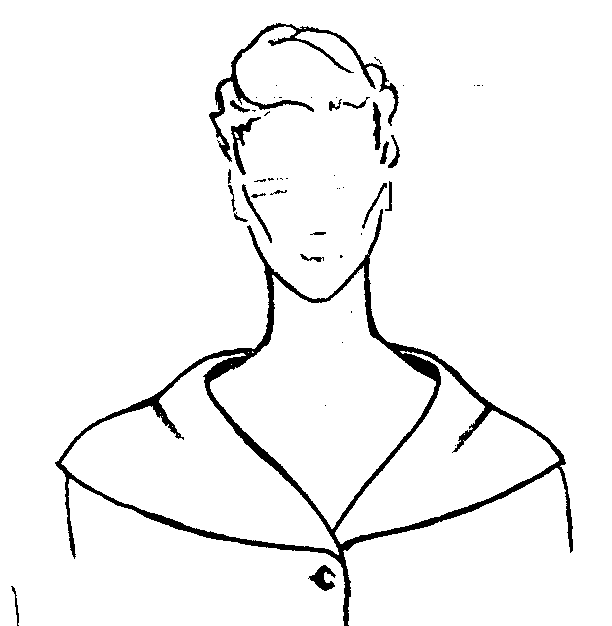

Модели отложных воротников
а б
в г
е
д
ж
з
и
Рис. 35 к
5. Воланы, кокилье, жабо широко используются в женской одежде.

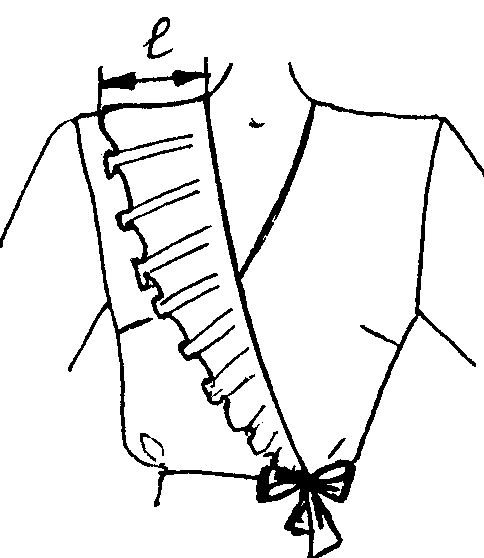

5.1. При построении волана на рисунок модели наносят его контур с учетом ширины готовой детали. После этого получают плосколежащий воротник с аналогичными контурами (рис.36, а). Полученный шаблон вырезают, рассекают на части по месту образования фалд и разводят, величину разведения уточняют на макете.

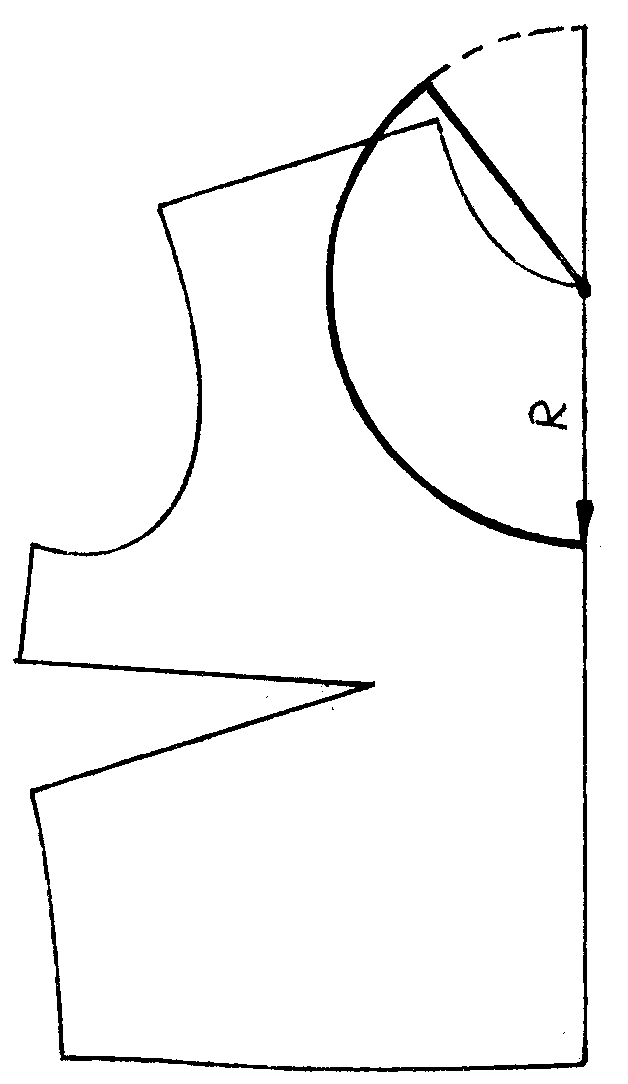

Волан можно построить с учетом, что R = ОА = 1/6*Lгор. (рис. 36, б).

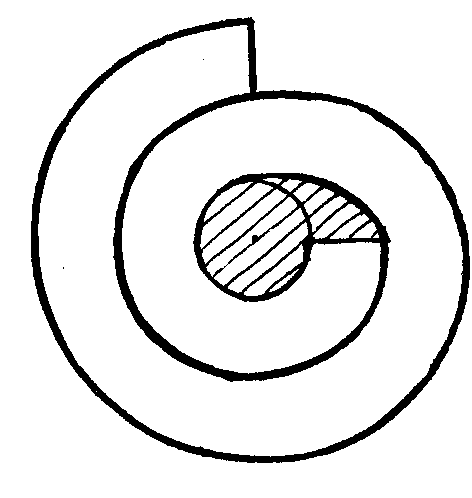

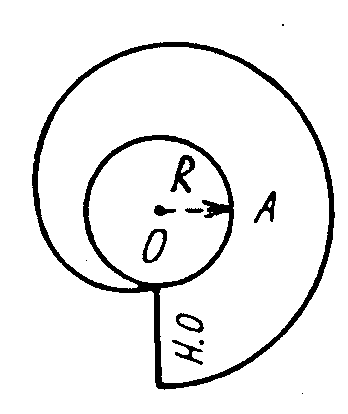

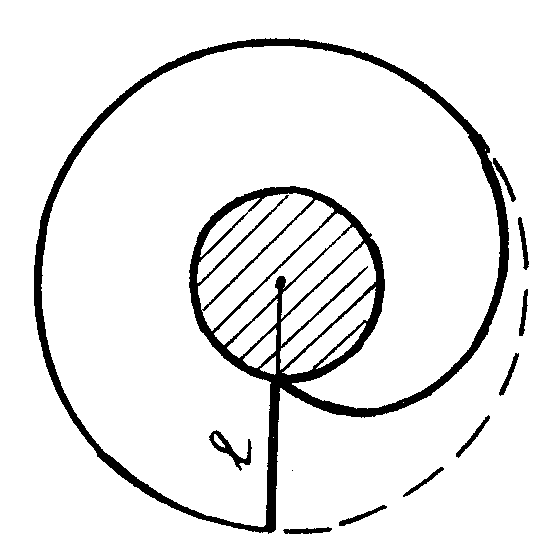

Длинный волан может быть построен в форме улитки (рис.36, в), ширина волана зависит от модели, R = ОА = 2,0÷3,0 см.

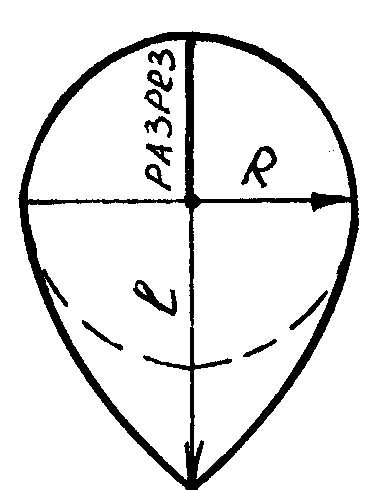

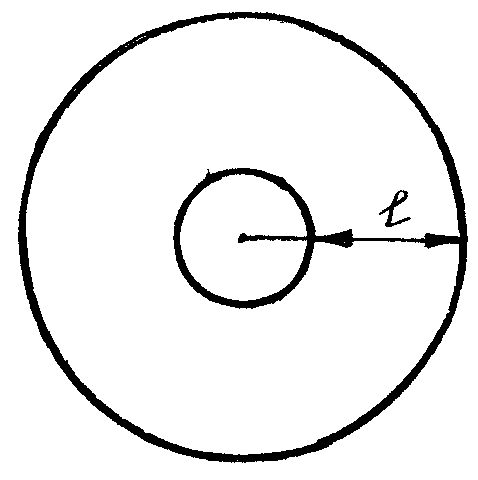

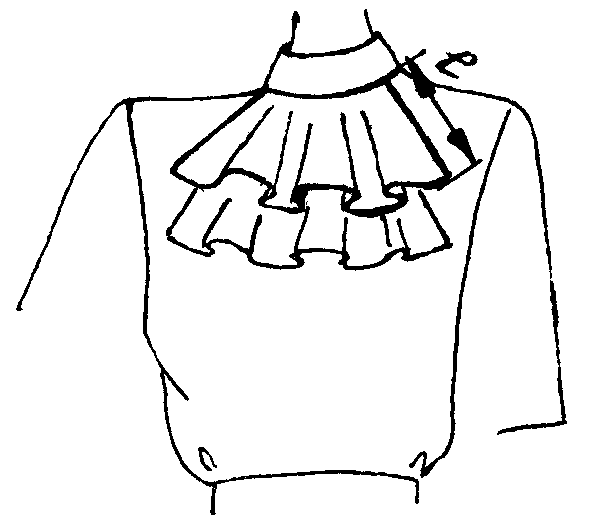

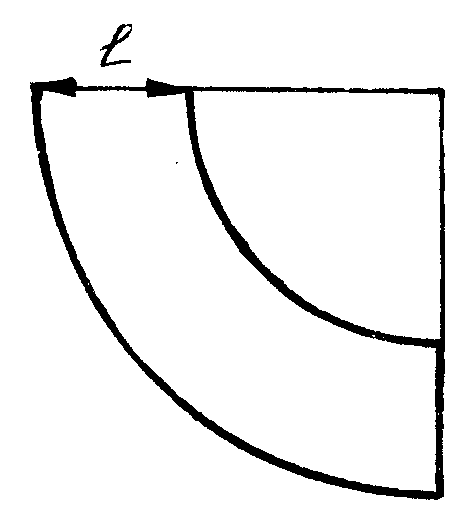

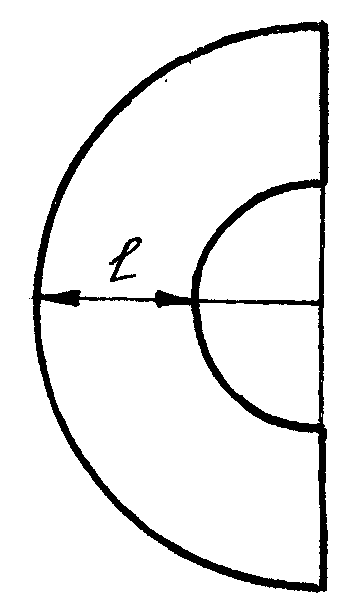

5.2. Кокилье в зависимости от количества и глубины фалд строят в виде целого круга, его половины или четверти (рис. 37, а, б, в).

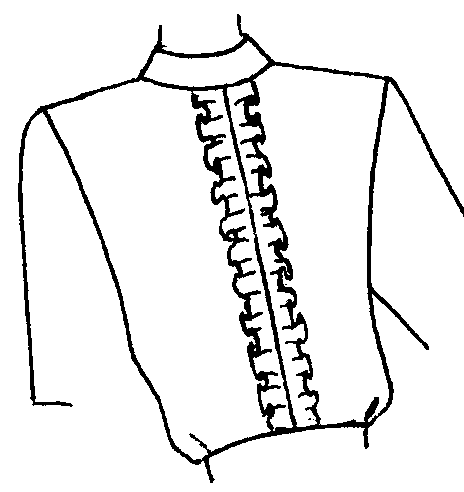

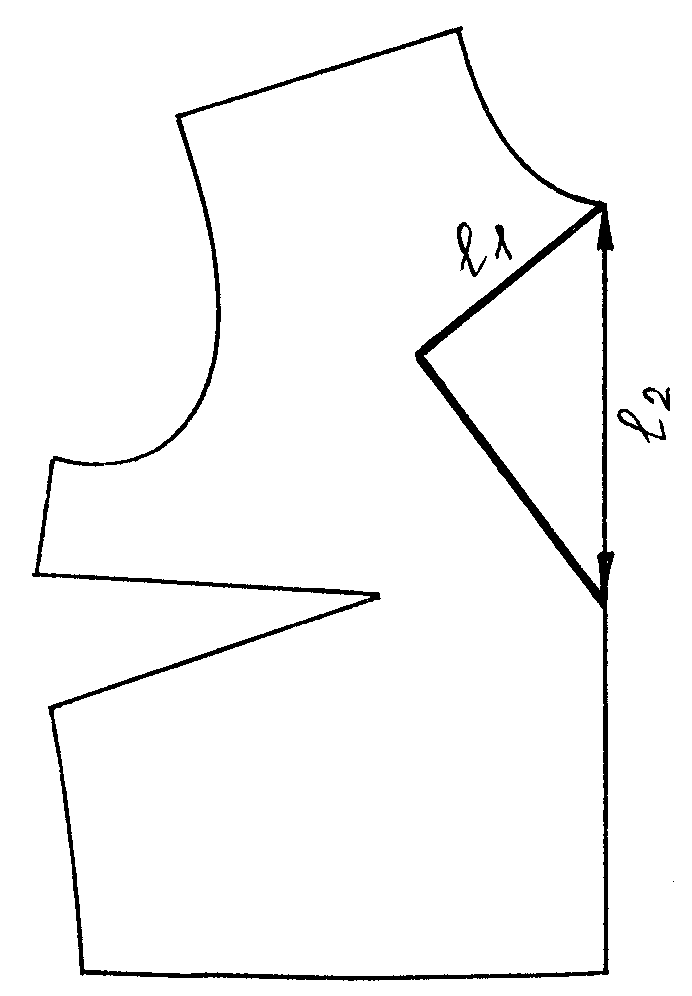

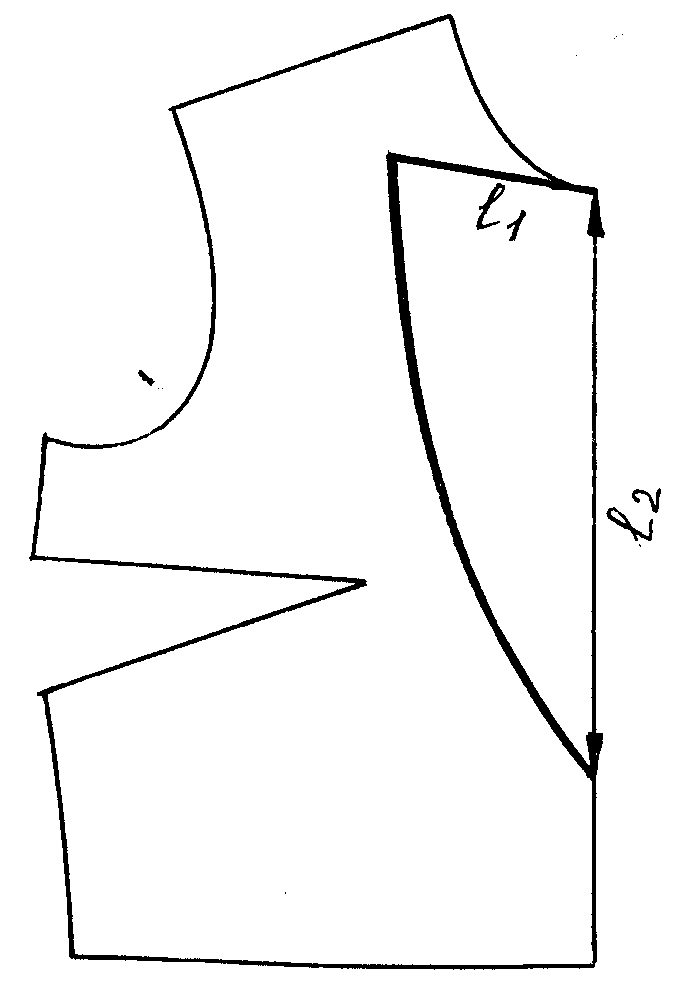

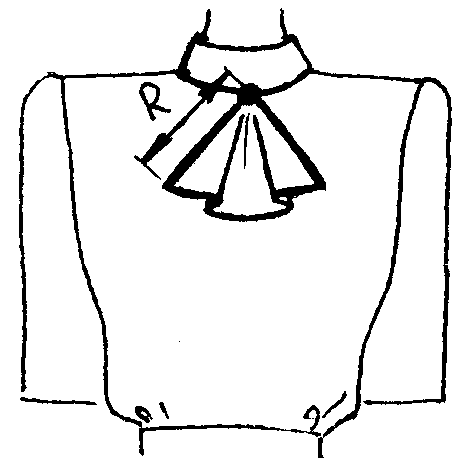

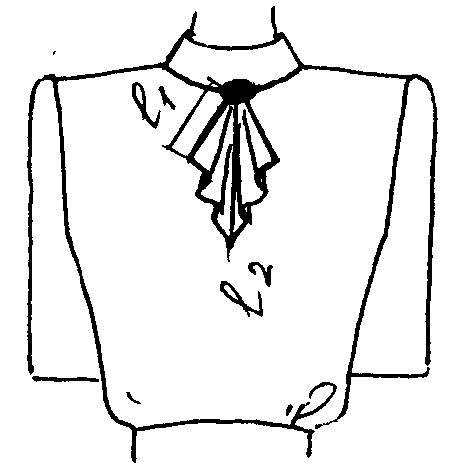

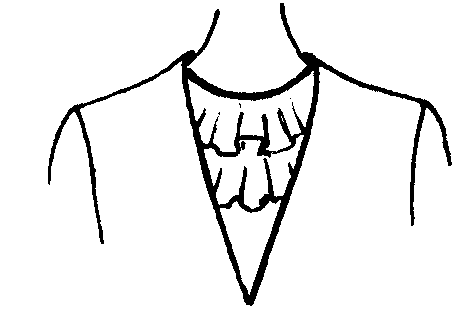

5.3. Жабо получают, определяя на рисунке его длину. Количество фалд регулируется отведением боковой стороны жабо вплоть до вертикали (рис.38, а, б, в).
Полученные элементы отделки горловин проверяют в макете.
Конструктивное моделирование воланов
а б
б в
Рис. 36
Конструктивное моделирование кокилье
б
а
Рис. 37 в

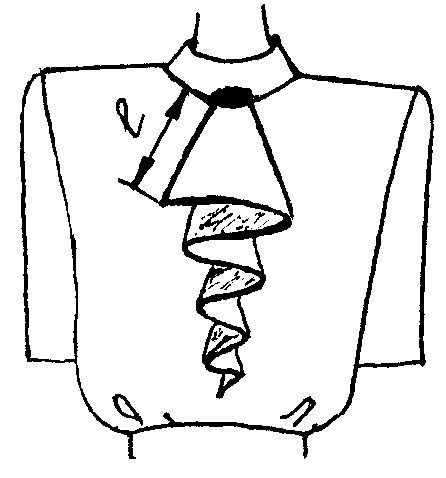

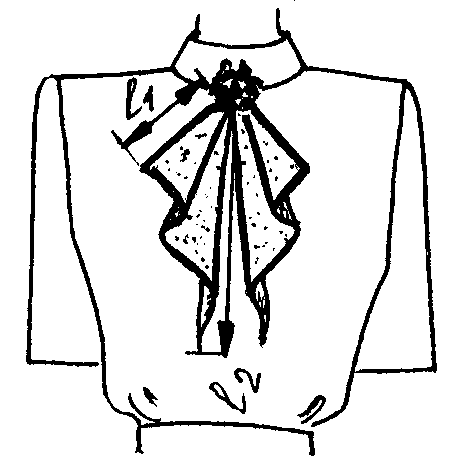

Конструктивное моделирование жабо
а
б
в
г Рис. 38
Контрольные вопросы:
1. Какие этапы конструктивного моделирования выполняют при получении модельных конструкций простейших воротников для изделий с закрытой застежкой?
2. Какие этапы конструктивного моделирования выполняют при получении таких элементов отделки горловины как воланы, сборки, кокилье, жабо?
Литература:
1. Коблякова Е.Б., Г.С.Ивлева и др. Конструирование одежды с элементами САПР: Учебное пособие для вузов, М.: Легпромбытиздат, 1988.
2. Мартынова А.И., Андреева Е.Г. Конструктивное моделирование одежды: Учебное пособие для вузов, М.: МГАЛП, 1999.- 216с.
3. Бланк А.Ф., Фомина З.М. Моделирование и конструирование женской одежды.- М.: Легпромбытиздат, 1993.- 256с.
4. Лабораторный практикум по конструированию одежды с элементами САПР: Учеб. пособие для вузов /Е.Б.Коблякова, А.И.Мартынова, Г.С.Ивлева и др.- М.: Легпромбытиздат, 1992.- 320с.
Лабораторная работа №9
