Разработка конструкции изделия с рукавами покроя реглан на основе базовой конструкции с втачными рукавами (8ч)

Цель работы: освоение методики преобразования базовой конструкции в исходную модельную конструкцию одежды с рукавами покроя реглан.

Пособия и инструменты: эскизы и фотографии моделей одежды с рукавами покроя реглан, базовые конструкции одежды различных видов, чертежные принадлежности, бумага для шаблонов, калька, ножницы, сантиметровая лента, макетная ткань, швейные булавки, мелки, игла, швейные нитки для сметывания.

Содержание работы:

1. Изучение приемов конструктивного моделирования, связанных с изменением базовой конструкции для получения конструкции изделия с рукавами покроя реглан шаблонным способом.

2. Первичное изменение базовой конструкции основных деталей.

3. Преобразование базовых конструкций в исходные модельные конструкции одежды с рукавами покроя реглан шаблонным способом.

4. Проверку одной из полученных конструкций изделий с рукавами покроя реглан в макете.

Методические указания

Работа выполняется студентами индивидуально. Каждый студент в соответствии с заданием выполняет все этапы лабораторной работы. В отчете должны быть представлены рисунки моделей, выбранных к проработке, технические описания этих моделей, последовательности (или схемы) преобразования базовых конструкций в модельные с рукавами покроя реглан, выполненные чертежи в масштабе 1:1.

1. Изучение приемов конструктивного моделирования, связанных с изменением базовой конструкции для получения конструкции изделия с рукавами покроя реглан шаблонным способом, студенты проводят по источникам литературы /1-3/ и лекционному материалу. Такая работа может быть выполнена в порядке домашней подготовки к лабораторной работе.

Каждый студент к проработке получает (выбирает) два рисунка или фотографии моделей с рукавами покроя реглан отвесной и мягкой форм. Сначала следует сделать зарисовки моделей, провести их анализ и дать краткие характеристики каждой из конструкций с рукавами реглан.

Покрой рукава реглан характеризуется незамкнутой (в подавляющем большинстве случаев) линией проймы, имеющей различную конфигурацию: выпуклую, прямую, вогнутую или в виде погона вверху и овальную или клиновидную внизу. Различают следующие основные варианты покроя реглан: типовой, "нулевой", полуреглан, реглан-погон и реглан-фантази.

2. Выбор базовой конструкции для получения модельной с рукавами покроя реглан определяется видом одежды, композиционными прибавками, которые могут быть рекомендованы направлениями моды на текущий период. В отчете также следует привести перечень основных размерных признаков, участвующих в преобразовании.

3. Первый этап преобразования базовой конструкции в исходную модельную заключается в проверке сопряженности проймы с линией оката, нанесении монтажных надсечек и переносе линии бокового шва на середину проймы.

На втором этапе устанавливаются условия пристраивания шаблонов базовой конструкции для получения новых шаблонов исходной модельной конструкции. Рекомендуется выполнять в зависимости от вида покроя реглан следующие преобразования (рис. 29):

• сократить раствор верхней вытачки на переде с целью увеличения проймы переда и обеспечения свободы и при необходимости перевести в горловину, линию середины переда или др.;

• увеличить прибавку на свободу облегания по линии груди на 2,0÷4,0см, равномерно распределяя эту величину между всеми участками чертежа;

• уменьшить величину передне-заднего баланса конструкции за счет подъема горловины спинки и плеча на 0,5÷1,5 см;

• изменить (увеличить или оставить неизменным) углубление проймы в зависимости от формы (мягкой или отвесной) рукава покроя реглан. Понижение основания проймы в изделиях с рукавами покроя реглан и уменьшение высоты оката приведет к созданию более мягкой формы рукава;

• увеличить ширину рукава, т.е. П_оп увеличить на 1,0÷2,0 см.

4. Суть шаблонного способа получения конструкции изделия с рукавами покроя реглан заключается в пристраивании верхних частей спинки и переда к частям рукава, или, наоборот, в пристраивании частей рукава к деталям спинки и переда.

Весь процесс получения модельной конструкции с рукавами покроя реглан шаблонным способом включает:

• подготовку основных деталей базовой конструкции в соответствии с проектируемой формой изделия;

• объединение подготовленных деталей рукава и верхних частей спинки и переда при соблюдении условий пристраивания;

• проверку и оформление контуров полученных деталей.

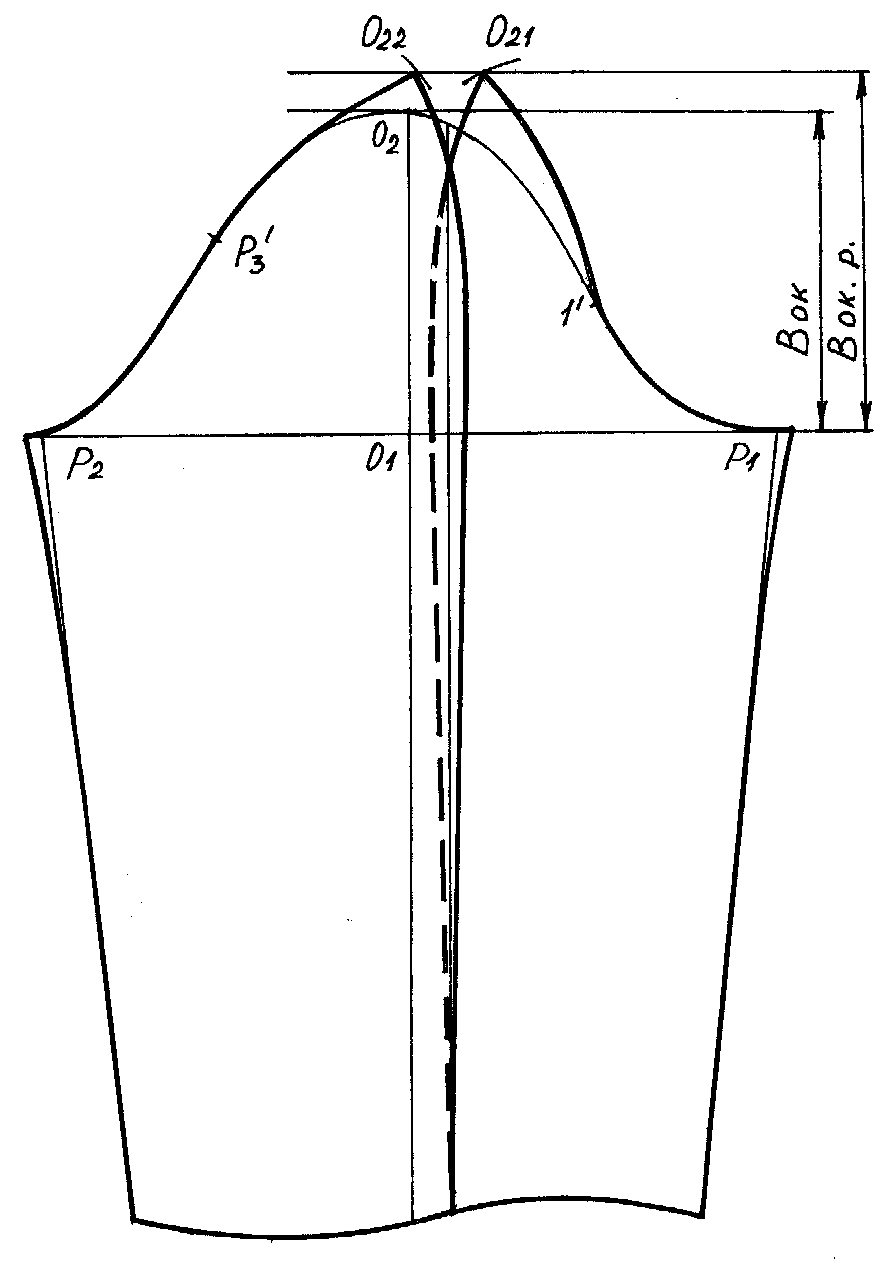

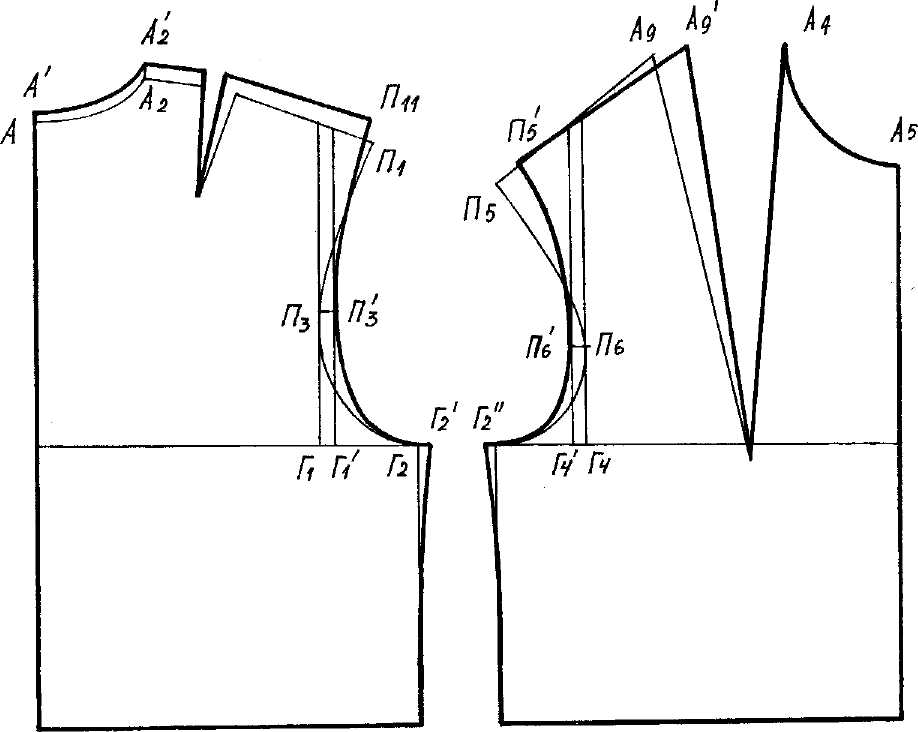

Преобразования базовой конструкции спинки и переда (а) и втачного рукава (б) в исходную

а

б

Рис. 29

Исходная базовая конструкция может быть такой же, как для изделия с цельновыкроенными рукавами (см. рис.29, а). Соответствующих изменений требует и исходная конструкция втачного рукава (см. рис. 29, б). Локтевую часть рукава проектируют шире передней на 2,0 см, аналогично покрою с цельновыкроенными рукавами. Кроме того, во избежание появления наклонных складок на верхних участках рукава реглан проектируют увеличение высоты оката исходного втачного рукава. Высоту оката рукава реглан Вок.р. рассчитывают по формуле:

Вок.р. = к * Вок ,

где Вок – высота оката исходной конструкции втачного рукава,

К – коэффициент, зависящий от формы проектируемого рукава.

К = 1,0÷1,1 (коэффициент к = 1,1 используют при проектировании рукавов отвесных форм).

Точки проймы П₃' и П₆' и точки оката Р₃' и 1' служат контрольными точками для правильного соединения рукава с проймой. Новые точки оката О₂₂ и О₂₁, соответствующие плечевым точкам П₁₁ и П₅' спинки и переда, находят на горизонтали, определяющей высоту оката рукава реглан, методом радиусографии:

Р₃' О₂₂ = R₁ = П₃' П₁₁ (с чертежа спинки);

1' О₂₁ = R₂ = П₆' П₅' (с чертежа переда).

В результате такого построения исключается посадка по окату рукава, линия оката несколько спрямляется.

На детали спинки и переда наносят линии проймы реглан в соответствии с эскизом модели, плечевую вытачку, по возможности, переводят в линию реглана (рис.30).

При пристраивании частей спинки и переда к рукаву верхние части деталей, расположенные выше линий проймы реглан, отсекают. Пристраивание начинают с совмещения контрольных точек проймы и оката (П₃' и Р₃' , П₆' и 1' ) или их разведения по дуге радиуса П₁₁П₃' (П₅'П₆' ) с целью увеличения объёма изделия. Затем совмещают точки П₁₁ и О₂₂, П₅' и О₂₁, обводят детали.

При втором варианте построения рукав разрезают на локтевую и переднюю части и пристраивают части рукава к деталям спинки и переда, совмещая контрольные точки проймы и оката, а также высшие точки оката с плечевыми точками спинки и переда (рис.31).

5. После получения модельных конструкций необходимо проверить сопряженность контуров деталей одежды по длине, размещению монтажных надсечек и плавности линий горловины, проймы, низа рукава и среднего среза верхней части рукава. При совмещении частей рукава по нижним срезам и вершинам горловины угол, образованный линиями плечевых срезов, должен быть не более 5˚.

6. На заключительном этапе лабораторной работы осуществляют проверку одной из полученных конструкций изделия с рукавами покроя реглан в макете. Делают выводы о качестве разработанной конструкции.

Контрольные вопросы:

1. С какой целью при получении конструкций с рукавами покроя реглан производится уточнение балансов базовой конструкции?

2. В чем заключается предварительное изменение базовой конструкции изделия с втачными рукавами?

3. В чем различие конструктивных решений при разработке изделий с рукавами покроя реглан рукавами мягкой и строгой формы?

Литература:

1. Коблякова Е.Б., Г.С.Ивлева и др. Конструирование одежды с элементами САПР: Учебное пособие для вузов, М.: Легпромбытиздат, 1988.

2. Бланк А.Ф., Фомина З.М. Конструирование и конструктивное моделирование женской одежды,- М.: Легпромбытиздат, 1990.

3. Бланк А.Ф., Фомина З.М. Моделирование и конструирование женской одежды.- М.: Легпромбытиздат, 1993.- 256с.

4. Лин Жак Техника кроя: Пер. с франц. - М.: Легпромбытиздат, 1986.- 96с.

5. Козлова Е.В., Коваленко Е.В. Конструирование женской одежды различных покроев. Учебное пособие.- СПб: СПбГАСЭ, 2001.

6. Лабораторный практикум по конструированию одежды с элементами САПР: Учеб. пособие для вузов /Е.Б.Коблякова, А.И.Мартынова, Г.С.Ивлева и др.- М.: Легпромбытиздат, 1992.- 320с.

Конструктивное моделирование деталей исходной конструкции с втачными рукавами в модельную с рукавами реглан методом пристраивания деталей рукава к деталям спинки и переда

Рис. 30

К онструктивное моделирование деталей исходной конструкции с втачными рукавами в модельную с рукавами реглан методом пристраивания верхних частей спинки и переда к деталям рукава

Рис. 31

Лабораторная работа №8
