ВВЕДЕНИЕ

Дисциплина "Конструктивное моделирование одежды" освещает вопросы анализа проектируемой модели и принципов работы с ее эскизным изображением, алгоритмов модельных преобразований базовых конструкций одежды, методов конструктивного моделирования исходной конструкции.

В результате изучения дисциплины студенты должны иметь знания о принципах и приемах выполнения преобразований базовой конструкции для разработки модельной конструкции, об особенностях моделирования изделий с рукавами различных покроев на основе базовых конструкций изделий с втачными рукавами, о принципах разработки конструкций фасонных элементов модели в соответствии с ее эскизом.

Практически студенты должны уметь анализировать эскиз модели, правильно переносить все модельные особенности с эскиза на чертеж, владеть приемами конструктивного моделирования на основе графического и шаблонного методов. Основной задачей для студентов является практически научиться выполнять технические преобразования базовой конструкции швейного изделия в модельную – в соответствии с эскизом модели.

Лабораторный практикум составлен в соответствии с программой курса «Конструктивное моделирование одежды», в нем определены цели и содержание 9 лабораторных работ, даны методические указания для их выполнения и оформления, контрольные вопросы для подготовки к лабораторным работам и список рекомендуемой литературы. Каждая лабораторная работа также включает индивидуальное задание и методические указания для его выполнения.

К занятию студент должен подготовиться теоретически по конспектам лекций и рекомендуемой литературе, а также ознакомиться с основными положениями содержания и хода выполнения работы. Следует также подготовить к занятию рекомендуемые пособия и инструменты.

Студенты, не подготовленные к занятию, к выполнению лабораторной работы не допускаются.

ОГЛАВЛЕНИЕ

Стр

Лабораторная работа №1. Определение масштаба и пропорций рисунка и расчет модельных элементов конструкции	5
Лабораторная работа №2. Конструктивное моделирование деталей изделий без изменения силуэтной формы исходной конструкции	12
Лабораторная работа №3. Конструктивное моделирование деталей изделий с изменением силуэтной формы исходной конструкции	27
Лабораторная работа №4. Разработка по эскизам конструкций новых моделей женской одежды с использованием базовых основ	43
Лабораторная работа №5. Проверка качества модельной конструкции женской плечевой одежды путем макетирования	50
Лабораторная работа №6. Разработка конструкции изделия с цельновыкроенными рукавами на основе базовой конструкции с втачными рукавами	53
Лабораторная работа №7. Разработка конструкции изделия с рукавами покроя реглан на основе базовой конструкции с втачными рукавами	60
Лабораторная работа №8. Разработка конструкций воротников сложных видов и других элементов оформления горловины	67
Лабораторная работа №9. Разработка модельных конструкций женской и мужской одежды в соответствии с перспективным направлением моды	76

Лабораторная работа №1

Определение масштаба и пропорций рисунка и расчет модельных элементов конструкции (4ч)

Цель работы: освоение методов масштабирования и пропорционирования при работе с эскизом модели.

Содержание работы:

1. Изучение принципов масштабирования и пропорционирования при работе с эскизом модели.

2. Выбор модели для анализа.

3. Оформление технического рисунка модели с использованием приемов масштабирования и расчет модельных элементов.

4. Оформление технического рисунка модели с использованием приемов пропорционирования и расчет модельных элементов.

5. Анализ результатов работы и формулировка выводов.

Пособия и инструменты: каталоги, журналы мод, эскизы и фотографии моделей одежды различных видов, чертежные принадлежности, калькулятор.

Методические указания

Работа выполняется студентами индивидуально. Каждый студент в соответствии с заданием выполняет все этапы содержания лабораторной работы. В отчете должны быть представлены художественный и технический рисунки выбранной для анализа модели, заполненные таблицы, художественно-конструктивное описание модели.

1. Изучение принципов масштабирования и пропорционирования при работе с эскизом модели студенты проводят самостоятельно по лекционному материалу и рекомендуемой литературе. Такая работа может быть выполнена в порядке домашней подготовки к лабораторной работе.

2. Модель для анализа студенты выбирают по согласованию с преподавателем на основе каталогов, журналов мод, эскизов и фотографий модных образцов одежды различных видов. Представляется художественный рисунок модели с обязательным изображением видов спереди и сзади (рис.1).

3. Анализ модели удобно проводить по ее техническому рисунку. Технический рисунок позволяет правильно выбрать прибавки и является основным источником информации при техническом моделировании.

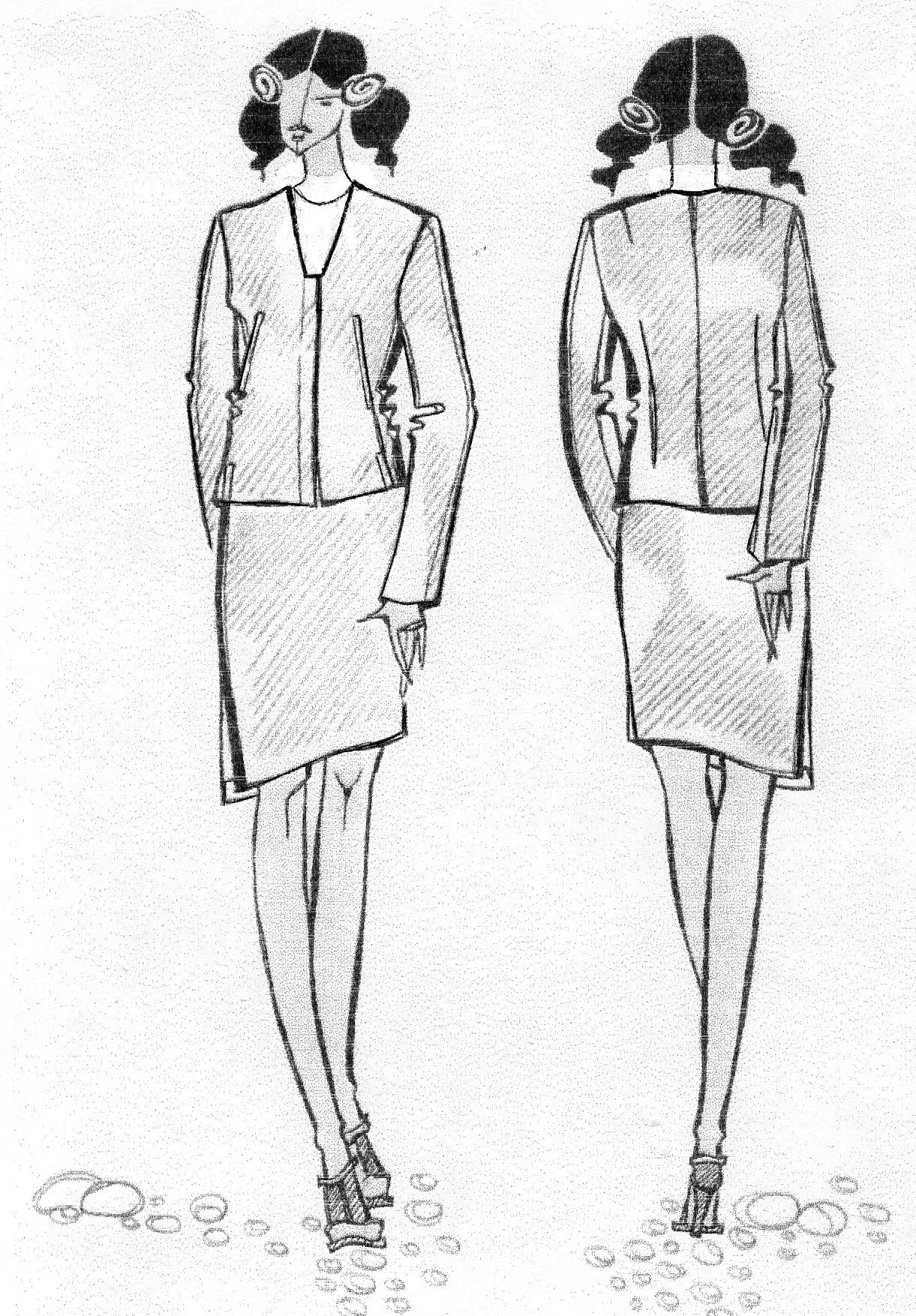

Художественный эскиз модели

Рис. 1

Фигура в техническом рисунке (рис. 2) изображается в соответствии с пропорциями для высоких фигур, при этом используется модуль, равный высоте головы (без прически и головного убора).

Рост фигуры приблизительно включает 8 модулей, при этом на рисунке расстояние от макушки до линий груди - 2 модуля, до линии талии - 3 модуля, до линии бедер - 4 модуля.

Изображение человека дается в статике с нанесением конструктивных уровней плеч, груди, талии, бедер, коленей и низа (см. рис. 2). Также через все изображения следует провести центральные вертикальные линии, позволяющие судить о симметричности деталей и членений в модели. Ориентиром для проведения центральной вертикальной линии спереди является яремная впадина, пуговицы центральной застежки. При фронтальном расположении фигуры можно воспользоваться серединой расстоянии между элементами (линиями проймы, рельефами и др.)

Помимо вида спереди и сзади целесообразно представлять вид сбоку, особенно если есть фасонные или конструктивные элементы, видимые сбоку.

Метод масштабирования основан на определении масштаба рисунка, с помощью которого рассчитываются параметры модельных элементов и их месторасположение на чертеже конструкции.

Определяются два масштаба: вертикальный и горизонтальный.

Для установления вертикального масштаба чаще всего используется рост фигуры:

Мв = Рв._нат / Рв._рис, (1)

где Рв._нат - размер в натуральную величину по вертикали, т.е. рост фигуры, на который проектируется одежда;

Рв._рис. - размер на рисунке по вертикали, т.е. рост фигуры на рисунке.

Горизонтальный масштаб удобно определять через стандартные размеры деталей, например, ширину плеча:

Мг = Рг._нат / Рг._рис, (2)

где Рг._нат - размер в натуральную величину по горизонтали, т.е. ширина плечевого ската Шп в конструкции;

Рг._рис - соответствующий размер на рисунке по горизонтали -к.

Размеры любых деталей в натуральную величину в вертикальном и горизонтальном направлении рассчитываются с использованием соответствующих коэффициентов:

Размер детали по вертикали:

Рв._нат = Мв*Рв._рис. , (3)

Размер детали по горизонтали:

Рв._нат = Мв*Рв._рис. , (4)

Студенты обозначают на техническом рисунке участки, требуемые для определения масштабов, а также параметры модельных элементов, размеры которых требуется рассчитать с использованием масштабов.

Технический рисунок модели

Рис. 2

Результаты расчетов помещают в табл. 1, 2.

В табл. 1 данные графы 6 рассчитываются путем деления данных графы 2 на данные графы 4. В табл. 2 данные графы 6 рассчитываются путем произведения данных графы 2 и графы 5.

Таблица 1

Определение масштаба рисунка

Участок в натуральную величину		Участок на рисунке		Условное обозначение масштаба	Величина масштаба
наименование	величина, см.	наименование	величина, см.
1	2	3	4	5	6

Таблица 2

Размеры участков и элементов модельной конструкции

Наименование участка, элемента	Величина на рисунке, см	Масштаб		Размеры искомого участка на чертеже, см
		условное обозначение	величина
1	2	3	5	6

4. Метод пропорционирования основан на определении пропорциональных соотношений между размерами деталей, других элементов конструкции и размерами всего изделия или его части.

Например, длину разреза на юбке в вертикальном направлении е- можно определить по отношению к длине всей юбки д (см. рис.2). Для этого составляется пропорция, устанавливающая, что соотношение размеров деталей на рисунке сохраняется для чертежа конструкции изделия в натуральную величину:

е / д = (Д_{разреза} / Д_юбки)_черт., (5)

Тогда искомый размер детали (например, длина разреза в натуральную величину, т.е. на чертеже) можно найти по формуле:

е = (Д_{разреза} / Д_юбки)_рис.* д, (6)

Если левую сторону равенства (5) обозначить коэффициентом пропорционирования Ki, то выше обозначенные формулы примут вид:

Ki = Р i _рис / Р _рис, (7)

где Ki - коэффициент пропорционирования, определяется по рисунку,

Pi - размер i-той детали по рисунку, размер которой требуется определить,

Р _рис. - размер всей детали на рисунке, на которой находится i-й элемент и относительно которой производится поиск пропорций.

Тогда размер детали в натуральную величину, для чертежа, будет рассчитываться:

Р i _черт = Ki* Р _черт, (8)

где Р i _черт - искомый размер i-той детали на чертеже,

Ki - коэффициент пропорционирования, определенный по рисунку,

Р _черт - размер всей детали.

В примере с разрезом юбки Pi - длина разреза по вертикали, Р -длина юбки.

Аналогично можно определить глубину горловины переда а относительно длины жакета б (см. рис. 2), величину укорочения юбки с левой стороны и относительно длины юбки д, а также ширину выреза горловины в самом узком месте в и ширину отделочной строчки г – относительно ширины плеча к (или ширины переда жакета).

Рекомендуется также определить угол наклона рельефной линии с отделочной строчкой .

По сравнению с методом масштабирования метод пропорционирования имеет большую точность, однако трудоемок, так как для каждого i-того элемента конструкции требуется рассчитать отдельный коэффициент Ki.

Студенты обозначают на техническом рисунке участки и параметры модельных элементов, размеры которых требуется рассчитать с использованием метода пропорционирования. Рекомендуется использовать те же участки, которые уже рассчитывались с помощью масштабов. Это позволит в дальнейшем провести сравнительный анализ обоих методов с точки зрения их точности и трудоемкости. Результаты расчетов помещают в табл. 3.

В табл. З данные графы 7 рассчитываются путем произведения данных графы 5 и графы 6.

Таблица 3

Определение пропорций рисунка и размеров деталей

Наименование искомого участка	Вели-чина на рисун-ке, см	Наименова-ние всей детали	Величина всей детали, см		Коэффици- ент пропор-циониро- вания	Размеры искомого участка в натур. величину, см
			на рисунке	в натур. величину
1	2	3	4	5	6	7
Длина разреза юбки	2,3	длина юбки	5,9	60	0,390	23,4

5. При анализе результатов лабораторной работы требуется сравнить рассматриваемые методы переноса модельных элементов с рисунка на чертеж с точки зрения их точности и трудоемкости. Выводы должны быть сформулированы конкретно по полученным результатам.

Контрольные вопросы:

1. В чем сущность метода масштабирования?

2. Каковы основные требования для нанесения на технический рисунок модели участков, размеры которых могут быть определены с помощью метода масштабирования?

3. Как рассчитать параметры модельного элемента при использовании масштаба рисунка?

4. В чем сущность метода пропорционирования?

5. Как рассчитать коэффициент пропорционирования?

6. Как правильно составить пропорцию для определения параметров модельной конструкции?

Литература:

1. Коблякова Е.Б., Г.С.Ивлева и др. Конструирование одежды с элементами САПР: Учебное пособие для вузов, М.: Легпромбытиздат, 1988.

2. Мартынова А.И., Андреева Е.Г. Конструктивное моделирование одежды: Учебное пособие для вузов, М.: МГАЛП, 1999.- 216с.

3. Матузова Е.М., Соколова Р.И., Гончарук Н.С. Разработка конструкций изделий по моделям. М.: Легкая и пищевая промышленность, 1983.
