Плоские крыши
Основными функциями плоской крыши, являются защита здания от атмосферных осадков и теплоизолирующая функция. Помимо этого, плоская крыша часто выполняет и другие функции: она может служить солярием, садом, спортплощадкой, террасой жилого дома или общественного здания и даже автостоянкой. Плоские крыши могут быть как с чердаком, так и без него (совмещенные покрытия).
Плоские крыши представляют собой следующую конструкцию:
- несущая часть (настил) – устраивают из железобетонных крупноразмерных плит различного вида;
- пароизоляционный слой в виде одного или двух слоев рубероида или мастики (рубероид, пергамин, полиэтиленовая пленка), предусматривается для защиты теплоизоляции от увлажнения водяными парами, проникающими со стороны внутренних помещений;
- теплоизоляционный слой укладывается по пароизоляции (плитный или из сыпучих материалов: пенобетонные, минераловатные плиты, керамзит). Толщина такого слоя величина расчетная;
- выравнивающая стяжка устраивается поверх теплоизоляции из цементно-песчаного раствора;
- многослойный водоизоляционный ковер (рубероид толь, изол, бризол и др.);
- защитный слой (бронированный), из гравия 5-10мм, утопленного в битумную мастику для защиты гидроизоляционного ковра от механических повреждений.
Плоские крыши могут выполняться совмещенными и чердачными.
Совмещенные крыши могут применяться в общественных зданиях (кинотеатры, детские сады). Совмещенные крыши по конструкции делятся на:
- совмещенные вентилируемые
- совмещенные не вентилируемые
В вентилируемых крышах между цементно-песчаной стяжкой и многослойным рулонным водоизоляционным ковром вводится тонкая кровельная плита.
Высота чердака при чердачных крышах не менее 1,5 м, в пониженных местах до 1,2 м. Чердачное перекрытие может быть теплым или холодным. Если устраивается теплый чердак, то утеплитель укладывается по покрытию. Если холодный – то утеплитель укладывается по чердачному перекрытию.
Кровли плоских крыш.
При плоских покрытиях в качестве водоизоляционного слоя применяются рулонные и мастичные кровли.
Рулонная кровля.
По виду основы рулонные материалы могут быть основные и безосновные. Основой рулонных материалов служат картон, стекловолокно, металл, асбест, полимерно-битумные материалы и бумага. В рулонных кровельных материалах устраивают защитный слой. По виду защитного слоя рулонные материалы могут быть: крупнозернистые, мелкозернистые, пылевидные и чешуйчатые.
К кровельным материалам, имеющим основание, относятся: пергамин, рубероид, рубероид наплавляемый, гидроизол, стеклорубероид, фольгоизол, фольгорубероид, кровельный стеклоизол, толь и др. Основанием служат строительный картон, бумага, алюминиевая фольга, стеклоткань. Полотнища выпускаются шириной около 1 м и длиной от 7 до 20 м, длина полотнища определяется толщиной материала, составляющей обычно 1 - 6 мм.
Рис. 9.31. Рубероид
Для наклейки рулонных материалов к основанию используют холодные и горячие мастики. Холодную битумную мастику перед укладкой на основание расплавляют до температуры 150 - 160°С, дегтевую — до 130 - 140°C. Горячую битумную мастику расплавляют до температуры 220°С, сплав пека и дегтя — до 150 °С. Слои рулонных кровельных материалов, приготовленных на битумной основе, приклеивают битумными мастиками, а толь — дегтевыми составами.
При уклоне крыши 1 - 2,5 % рулонное покрытие делают не менее чем из пяти слоев, при уклоне крыши 2,5 - 7 % — не менее чем из четырех слоев, при уклоне 7 - 15% — не менее чем из трех слоев, свыше 15 % — двух слоев.
Полотна наклеивают в направлении от нижних мест к повышенным с расположением полотен перпендикулярно стоку воды, при уклоне свыше 15 % — от повышенных мест к пониженным в направлении стока воды. При наклейке полотнищ поперек ската верхняя часть полотнища каждого слоя кровельного ковра, укладываемого на коньке (ендове), должна перекрывать противоположный скат на 250 мм. Стелятся рулонные полотнища на скатах внахлестку: каждый последующий слой должен перекрывать стык элементов нижнего не менее чем на 100 мм.
Существует несколько основных способов укладки рулонных материалов, согласно которым эти покрытия подразделяются на:
- приклеиваемые: на горячих битумных мастиках; на холодных мастиках и клеях;
- наплавляемые: на битумах; горячим (огневым) способом с помощью газовых горелок; горячим (безогневым) способом с помощью оборудования инфракрасного излучения;
- с клеящим слоем: материалы с внутренней стороны имеют специальное защитное покрытие (силиконовую пленку или бумагу), которое достаточно снять, затем раскатать рулон на загрунтованную поверхность.
Кровельный ковер выполняется многослойным, поэтому различают материалы для нижнего и верхнего слоя. Внутренние слои укладываются из подкладочного рулонного материала, а наружные слои — из материала для внешней кровли. При наклейке основного и дополнительного кровельных ковров горячую мастику необходимо наносить слоем толщиной соответственно 2 и 1,5 мм, а холодную – толщиной 1- 0,8 мм. Укладывают рулонные полотнища послойно. Наружную поверхность битумного кровельного ковра покрывают мастикой слоем толщиной 3-5 мм и утапливают в нее мелкий горячий гравий размером 3-6 мм.
Основанием под рулонные и мастичные кровли являются поверхности сборных железобетонных плит и теплоизоляции без стяжки или с цементной или асфальтовой стяжкой по ней. Толщина стяжки из раствора при укладке по бетону 10-15 мм, по жестким монолитным и плитным утеплителям 15-25 мм, по сыпучим и нежестким плитным утеплителям 25-30 мм.
Полотнища кровельного ковра в местах примыканий к вертикальным поверхностям (парапету, стенам лифтовых шахт, вентблокам и т. п.) должны поднимать на всю высоту примыканий и заводить в штрабу. Примыкания кровельного ковра к вертикальным поверхностям закрывают фартуками из оцинкованной кровельной стали, которые крепят к деревянным антисептированным брускам гвоздями, пробивающими все слои ковра. Щели между фартуками и конструкциями заделывают цементно-песчаным раствором с последующей обмазкой герметизирующей мастикой. В местах примыкания кровли к парапетам высотой до 450 мм слои дополнительного водоизоляционного ковра должны быть заведены на верхнюю грань парапета с обделкой мест примыкания оцинкованной кровельной сталью и закреплением ее с помощью костылей. При устройстве кровли в покрытиях с высоким (более 450 мм) парапетом защитный фартук должен быть закреплен пристрелкой дюбелями, а верхняя часть парапета отделана кровельной сталью, закрепляемой костылями.
Мастичная кровля.
Основанием под мастичные кровли служат плиты покрытий, которые должны иметь ровные поверхности. Для этого устраивается цементно-песчаная стяжка.
По конструкциям мастичные кровли классифицируются на неармированные, армированные и комбинированные. Мастичные кровли так же, как и рулонные, состоят из нескольких слоев, первый из которых наносится способом распыления горячей мастики на подготовленное основание, образуя на нем водонепроницаемую пленку.
Неармированные мастичные кровли представляют собой литой гидроизоляционный ковер, образованный способом напыления слоя мастики толщиной 10 мм, в которую утапливают мелкий гравий или минеральную крошку.
Армированные мастичные кровли представляют собой литой гидроизоляционный ковер, состоящий из трех или четырех слоев битумной эмульсии, армированных стеклохолстом, стекловолокном или стеклосеткой. Толщина армированных мест должна составлять 6 - 8 мм.
Комбинированные мастичные кровли состоят из мастичных нижних слоев с наклеенными на них слоями рулонных материалов по горячим мастикам. Верхние рулонные слои являются защитными.
Конструкции мастичных кровель в зависимости от уклона могут быть трех типов. Плоская кровля с уклоном 0 - 2,5 %, которая устраивается из четырех слоев мастичного гидроизоляционного ковра с четырьмя армирующими прокладками из стеклосетки или стеклохолста, сверху устраивают защитный слой из гравия размером зерен 3 - 10 мм, утопленный в мастику. Кровля с уклоном 2,5 - 10%, которая устраивается из трех слоев мастичного гидроизоляционного ковра с тремя армирующими прокладками и защитного слоя. Кровля с уклоном более 10%, которая устраивается из двух слоев мастичного гидроизоляционного ковра с двумя армирующими прокладками и одного верхнего слоя рубероида с крупнозернистой посыпкой.
Ковер на битумных мастиках выполняют в следующей последовательности: по основанию настилают полотнища стеклосетки, сверху наносят горячую мастику сплошным слоем, стеклосетка полностью пропитывается и приклеивается к основанию. Так же приклеиваются и остальные 2 или 3 слоя стеклосетки. Потом сверху наносят (втапливают) защитный гравийный слой. Мастику наносят на основание в жидком виде. При необходимости защиты кровли от механических воздействий выполняется защитный слой из мелкого гравия 10 - 20 мм.
Инверсионные кровли.
Кровли из рулонных и мастичных материалов могут быть выполнены в традиционном (при расположении кровельного ковра над теплоизоляцией) и инверсионном (при размещении кровельного ковра под теплоизоляцией) вариантах.
Конструктивно традиционная плоская крыша, часто именуемая "мягкой" кровлей, состоит из несущей плиты, на которую по слою пароизоляции уложен теплоизоляционный материал, защищенный от воздействия атмосферных осадков гидроизоляционным ковром на основе битумосодержащих рулонных материалов. Конструктивное решение покрытия с кровлей в инверсионном варианте включает: железобетонные сборные или монолитные плиты, кровельный ковер, теплоизоляцию, разделительный (фильтрующий) слой - холст из синтетических волокон; пригруз из гравия или бетонных плиток. Ее отличие заключается в том, что утепляющий слой расположен не под гидроизоляционным ковром, а над ним. Такая конструкция позволяет предохранить гидроизоляционный слой от разрушающего воздействия ультрафиолетовых лучей, резких перепадов температуры, циклов замораживания и оттаивания, а также механических повреждении, что обеспечивает увеличение срока службы инверсионной крыши по сравнению с традиционной (т.н. "мягкой") кровлей. Конструкция инверсионной кровли позволяет использовать ее в качестве эксплуатируемой плоской крыши, на которой можно загорать, поставить стол и стулья, посадить траву или устроить цветник.
На железобетонной плите покрытия по стяжке (или без нее) устраивают гидроизоляционный ковер, поверх которого укладывают плиты утеплителя. На теплоизоляцию настилают ковер из фильтрующего материала, а затем насыпают слой промытого скатанного гравия размером 16-32 мм для защиты утеплителя от всплывания, воздействия ультрафиолетовых лучей и сильного ветра. Если крыша эксплуатируемая, то можно уложить тротуарную плитку. Рекомендуемый уклон инверсионных кровель 2,5-5%. В процессе эксплуатации крыши талая или дождевая вода через гравийный слой протекает вниз, проходит через фильтрующий материал, частично через стыки между плитами утеплителя и стекает по гидроизоляционному ковру в водоотводящие устройства.
Рис. 9.32. Устройство плоской эксплуатируемой инверсионной крыши
1 – антисептпрованный брусок;
2 – жесть;
3 – штукатурка;
4 – теплоизоляция;
5 – минеральная вата или деревянный брусок;
6 – тротуарная плитка;
7 – промытый гравий;
8 – геотекстиль;
9 – теплоизоляция;
10 – битумная гидроизоляция;
11 – несущая плита.
Рис. 9.33.Устройство «зеленой крыши»
1 – антисептпрованный брусок;
2 – жесть;
3 – штукатурка;
4 – теплоизоляция;
5 – минеральная вата или деревянный брусок;
6 – тротуарная плитка;
7 – растительный слой;
8 – геотекстиль;
9 – промытый гравий;
10 – теплоизоляция;
11 – битумная гидроизоляция;
12 – несущая плита.
Водоотвод плоских крыш.
Водоотвод с плоских кровель устраивают организованным.

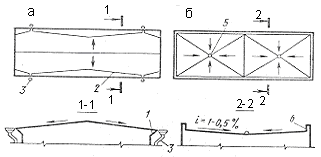

Рис. 9.34. Устройство водоотвода с кровель
а – скатная с наружным организованным водоотводом;
б – плоская с внутренним организованным водоотводом;
1 – карниз;
2 – желоб;
3 – водосточная труба;
4 – ендова;
5 – водосточная воронка;
6 – парапет.
Элементы внутреннего водоотвода располагаются внутри здания, обычно в отдалении от наружных стен, чтобы трубы не промерзли. Кровельное покрытие, ендовы и разжелобки в этом случае должны иметь уклоны к водоприемным воронкам. Водоприемные воронки необходимо располагать равномерно по площади кровли на пониженных участках и на расстоянии не менее 500 мм от парапетов и других выступающих частей здания. Воронка внутреннего водостока состоит из чаши воронки, прижимного кольца, колпака или крышки. Водоприемные воронки устанавливают в ендовах. Расположенные внутри здания трубы отводят атмосферную воду в ливневую канализацию. Расстояние между воронками зависит от длины ската. Площадь кровли, приходящаяся на одну воронку, не должна превышать 800 - 1200 м2. Расстояние между водоприемными воронками не превышает 24 м. Необходимые продольные уклоны для стока воды к воронкам в ендовах создаются за счет переменной толщины стяжек. Каждую воронку присоединяют к трубе (стояку) диаметром не менее 100 мм. В местах установки воронки в покрытии предусматривают отверстия размером 400 х 400 мм, в которое вставляют чашеобразный чугунный поддон с отверстием для патрубка воронки.

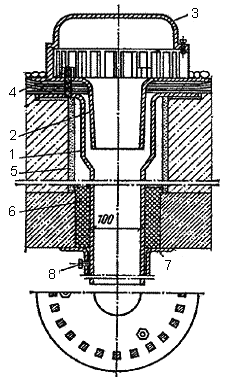

Рис. 9.35.Устройство воронки внутреннего водостока
1 — чаша воронки;
2 — прижимное кольцо;
3 — крышка;
4 — крепежный винт;
5 — асбестоцементная труба;
6 — утеплитель;
7 — фланец;
8 — прижимной винт.
Выход на крышу осуществляется через люк 600 х 800 мм, защищенный будкой с дверью. Будка может быть выполнена в виде объемного ж/б элемента или из кирпичной кладки.
Рис. 9.36. Выход на крышу
1 – дверь;
2 – жалюзийная решетка;
3 – стена;
4 – фартук из кровельной стали;
5 – дверца люка;
6 – крыша.
