14. Матрица
В качестве примера рассмотрим умножение матрицы, состоящей из пяти элементов, на цифру 5 (таблица 3). Для этого выделите в рабочем листе область такого же размера, как перемножаемая матрица (В1:В5).
В строку формул введите формулу =А1:А5*5 и нажмите комбинацию клавиш Ctrl+Enter. Такого же результата можно добиться, если в ячейку В1 ввести формулу =А1*5, нажать клавишу Enter, а затем данную формулу скопировать в ячейки с В2 по В5 любым известным вам способом.
Таблица 3
|
А |
В |
С |
D |
1 |
1 |
5 |
2 |
2 |
2 |
3 |
15 |
|
6 |
3 |
5 |
25 |
|
10 |
4 |
7 |
35 |
|
14 |
5 |
9 |
45 |
|
18 |
Если вам необходимо умножить матрицу из данных столбца А на данное из ячейки С1, можно выполнить следующие действия:
- введите в ячейку D1 формулу =А1*$С$1 и нажмите клавишу Enter
- скопируйте введенную формулу в ячейки D2:D5.
В результате этих действий вы получите возможность находить произведение данных столбца А на любое данное, введенное в ячейку С1, т.к. при изменении данного в ячейке С1 данные в столбце D также будут изменяться.
15. Создание диаграмм
Диаграмма- это графическое представление числовых данных. В Excel используются следующие основные понятия и определения, которые необходимо знать для правильного и эффективного построения диаграмм:
Ряды данных – это наборы значений, которые требуется изобразить на диаграмме (значения функции на оси Y).
Категории (аргументы функции на оси Х) служат для упорядочения значений в рядах данных.
Легенда – это условные обозначения значений различных рядов данных на диаграмме.
Создать диаграмму проще с помощью Мастера диаграмм. Вызвать диалоговое окно Мастер диаграмм можно несколькими способами:
щелкнув на кнопке Мастер диаграмм на панели инструментов Стандартная.
используя контекстно-зависимое меню для ярлычков рабочих листов и, вызвав команду Добавить, на вкладке Общие выберите Диаграмма из предложенных вариантов объектов.
выбрав команду меню Вставка – Диаграмма.
Далее, используя указания Мастера диаграмм, перемещайтесь по шагам, выбирая тип и вид диаграммы, источник данных (диапазон данных), параметры диаграммы (наличие и размещение легенды или ее отсутствие), а также размещение диаграммы (на имеющемся или отдельном рабочем листе).
Таблица 4
|
A |
B |
C |
D |
1 |
Наименование |
1998 |
1999 |
2000 |
2 |
Книжный мир |
48 |
43 |
54 |
3 |
Дом книги |
44 |
60 |
67 |
4 |
Техническая книга |
53 |
48 |
52 |
При построении диаграммы необходимо пройти четыре этапа.
Этап построения диаграммы |
Диалоговое окно |

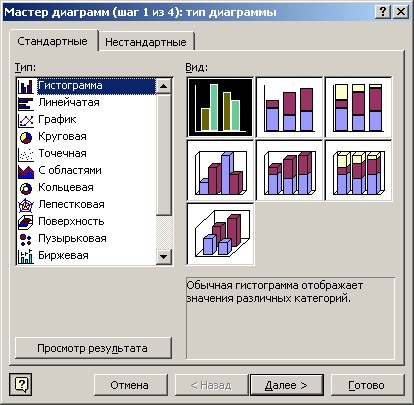

Выбор типа диаграммы |
|

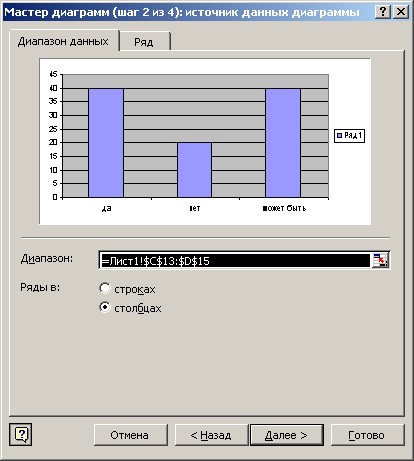

Уточнение диапазона данных |
|
Выбор параметров диаграммы |
|

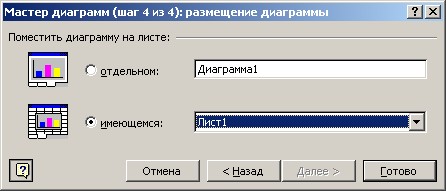

Выбор способа размещения диаграммы |
|

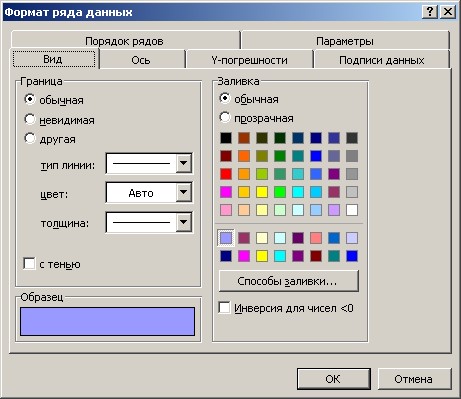

После построения диаграммы она может быть отредактирована либо через позицию меню Диаграмма, либо с использованием контекстного меню.
При этом выделяется объект диаграммы, подлежащий редактированию, нажимается правая кнопка мыши.
В
появившемся диалогом окне задаются
необходимые параметры.
Для примера, построим гистограмму (рисунок 2), используя таблицу 4.
Перед построением диаграммы выберем диапазон данных, которые будут на ней отображаться. Если включить в диапазон ячейки, содержащие заголовки столбцов и строк, то эти заголовки будут отображаться на диаграмме как пояснительные надписи.
Выбрав диапазон данных A1:D4, щелкните на кнопке Мастер диаграмм на панели инструментов Стандартная. Далее следуйте пошаговым указаниям и выполняйте следующие действия: 1 шаг – выберите тип диаграммы Гистограмма на вкладке Стандартная; 2 шаг – установите флажок в строках в опции Ряды на вкладке Диапазон данных; 3 шаг – на вкладке Легенда активизируйте переключатель Добавить легенду и установите флажок справа в опции Размещение; 4 шаг – установите опцию Поместить диаграмму на листе имеющемся. Подтвердите ваши установки нажатием на кнопку Готово. В результате вы увидите следующую диаграмму
Рисунок 2. Гистограмма
Созданную диаграмму можно рассматривать как формулу. Если в исходной таблице внести изменения в данные, использованные при создании диаграммы, то диаграмма также изменится.
