2.6.1 Продольный разрез трубы
Продольный разрез по оси трубы включает разрезы тела трубы, противофильтрационного экрана. Схема продольного разреза трубы на выходе представлена на рисунке 2.6.1. Детальные продольные разрезы тела трубы представлены на рисунках 2.6.2 и 2.6.3.
Рисунок 2.6.1 Продольный разрез безфундаментной трубы на выходе при заложении откоса насыпи 1:4: 1 – звено трубы; 2 – ПГС, щебень; 3 – портивофильтрационный экран; 4 – наброска камня; 5 – засыпка ПГС; 6 – бетон В25; 7 – щебень; 8 – плиты ПК 100.12.е; 9 – строительный раствор; 10 – щебень
На продольном разрезе указывают ширину дорожного полотна, длину трубы общую и верховой и низовой части, толщину каменной наброски, отметки бровки обочины, верха укрепления.
На продольном разрезе указывают отметки лотка трубы на входе Н1, по оси Но и на выходе Н2.
По оси дороги указывают две отметки лотка: первая – отметка после осадки насыпи и вторая (в скобках) с учетом строительного подъема.
Рисунок 2.6.2 Фрагмент продольного разреза трубы на монолитном фундаменте с заменой грунта основания: 1 – звено трубы; 2 – монолитный бетон; 3 – щебень (10 см); 4 – замена грунта основания

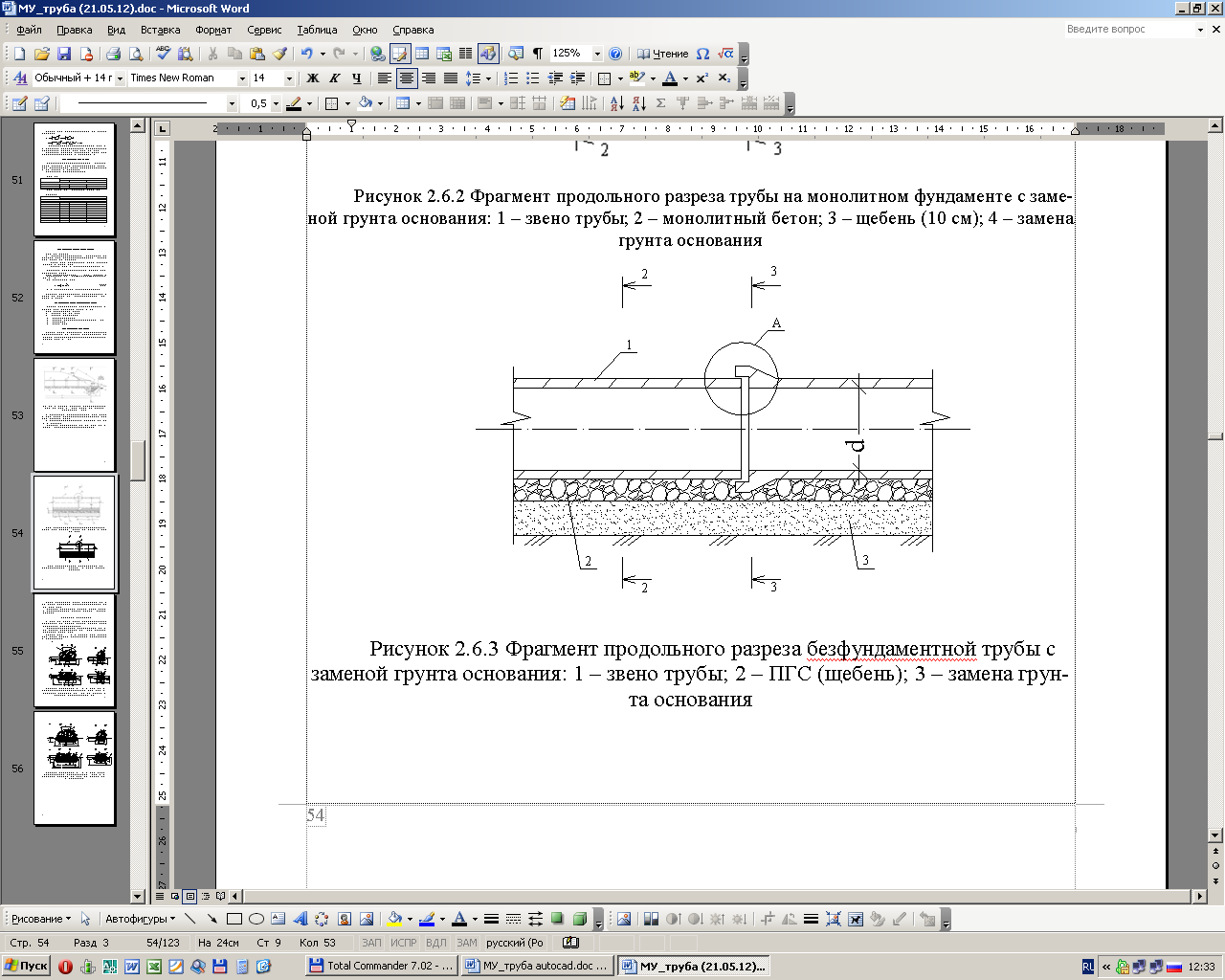

Рисунок 2.6.3 Фрагмент продольного разреза бесфундаментной трубы с заменой грунта основания: 1 – звено трубы; 2 – ПГС (щебень); 3 – замена грунта основания
Также на продольном разрезе показывают поперечные сечения ковша размыва (глубину, размеры наброски камня и предохранительного откоса) и толщину наброски камня.
На продольном разрезе показывают конструкцию укрепления русла, откосов насыпи. Обозначение позиций назначается в соответствии со спецификацией (см. §2.6.6)
2.6.2 Поперечные разрезы тела трубы
На чертеже трубы приводятся поперечные сечения (2 - 2) тела трубы и сечение (3 - 3) стыка трубы (рис.2.6.1) для принятого по заданию типа фундамента и необходимости замены грунта основания.
Толщину монолитного фундамента предусматривают равной 31 см. Толщину подушки из гравийно-щебеночной смеси и толщину замены слабого грунта основания принять по заданию.
Поперечные сечения (2 - 2) и (3 - 3) приведены на рисунках 2.6.3 и 2.6.4. Вместо буквенных обозначений подставляются данные, полученные расчетом по формулам (см. §2.7).
Рисунок 2.6.3 Поперечные разрезы: 2 – 2 и 3 – 3 (см. рис.2.6.1 и 2.6.2) фундаментной трубы: а) без замены грунта основания; б) с заменой: 1 – бетон фундамента В25; 2 – щебень толщиной 10см; 3 – замена грунта основания; 4 – заполнение пазух двухочковой трубы бетоном В7,5
Рисунок 2.6.4 Поперечные разрезы: 2 – 2 и 3 – 3 (см. рис.2.6.1) труб на подушке из ПГС (щебня): без замены грунта основания (а) и с заменой (б): 1 – ПГС (щебень); 2 – засыпка пазух ПГС; 3 – замена грунта основания; 4 – обратная засыпка котлована
Рисунок 2.6.5 Поперечные разрезы 2 – 2 и 3 – 3 (см. рис.2.6.1) трехочковых труб на подушке из гравийно-щебеночной смеси: без замены грунта (а) или с заменой (б): 1 – ПГС (щебень); 2 – засыпка пазух ПГС; 3 – замена грунта основания; 4 – обратная засыпка котлована
Рисунок 2.6.6 Поперечные разрезы 2 – 2 и 3 – 3 (см. рис.2.6.1, 2.6.2) трехочковых труб на монолитном фундаменте без замены грунта основания (а) или с заменой (б): 1 – бетон В25; 2 – засыпка пазух бетоном В7,5; 3 – замена грунта основания; 4 – обратная засыпка котлована; 5 – щебень толщиной 10 см
Рисунок 2.6.7 Поперечные разрезы противофильтрационного экрана на выходе (а) и на входе (б): 1 – бетоном В25; 2 – щебеночная подготовка толщиной 10см; 3 – засыпка котлована ПГС
