3.3 Проектирование струенаправляющих дамб
Струенаправляющие дамбы проектируются на поймах в случае, если степень стеснении потока на сыпями подходов более 1,2.
Проектирование струенаправляющих дамб (СНД) включает расчет очертания оси СНД в плане, проектирование поперечного профиля дамб и их укрепления.
3.3.1 Расчет очертания оси снд в плане
Криволинейные струенаправляющие дамбы предназначены для плавного подвода пойменных потоков под мостом. Они состоят (рис. 3.3.1) из верховой и низовой частей.
На мостовом переходе с одной поймой длину верховой струенаправляющей дамбы определяют в зависимости от степени стеснения потока и отверстие моста (см. § 3.2) по таблице 3.3.1.
Таблица 3.3.1
|
1-1,2 |
1,25 |
1,5 |
1,75 |
2,0 |
2,5 |
|
0 |
0,15 |
0,3 |
0,45 |
0,6 |
0,75 |
Верховая СНД (рис. 3.3.1) включает голову и корень.
Пикетное положение корня дамбы вычислены по формуле
, (3.3.1)
где – пикетное положение конца отверстия, вычисляется по (3.2.21);
НБВ – отметка бровки верховой СНД, вычисляется по (3.3.2)
ВД – ширина верха СНД (ВД =3,0 м).

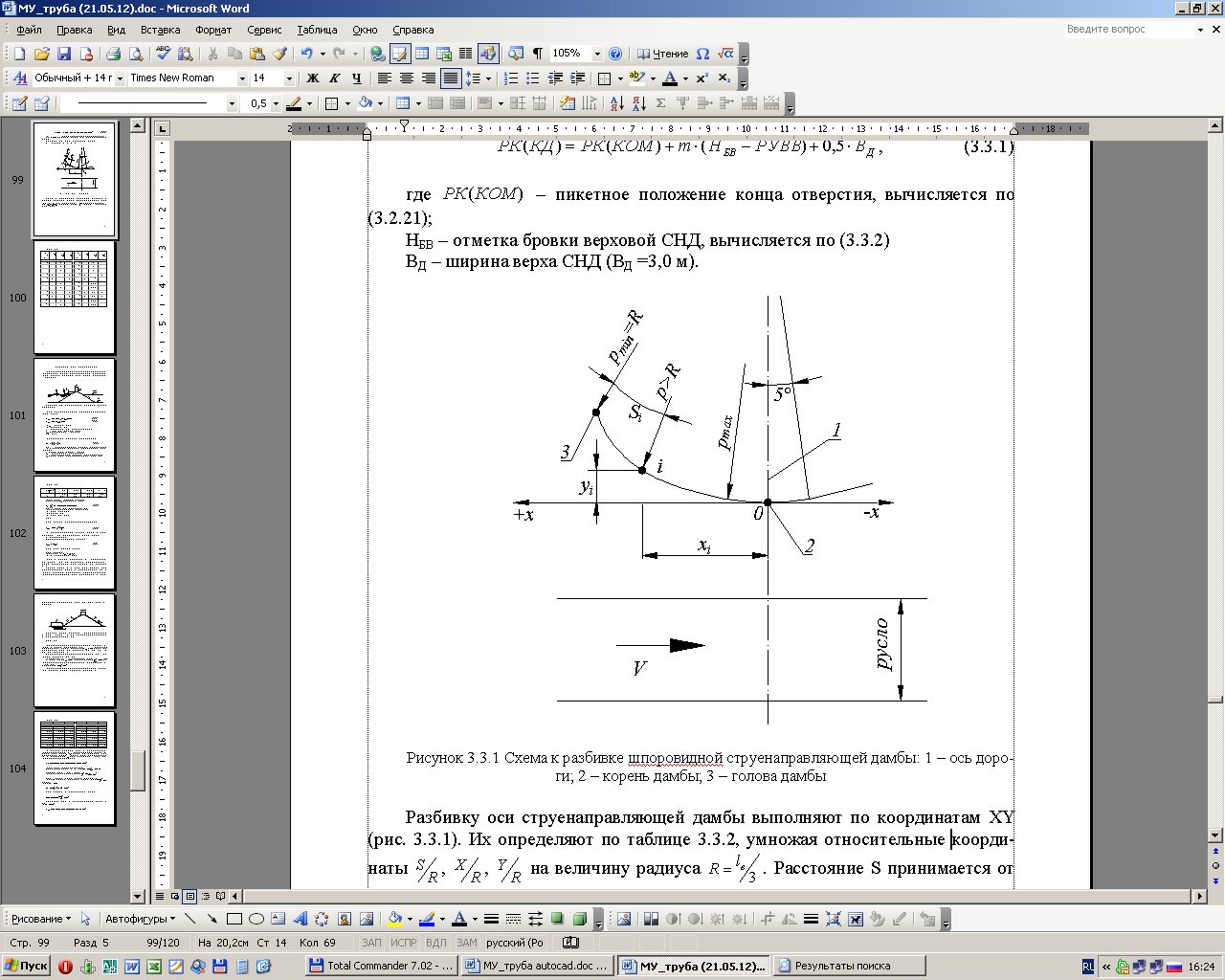

Рисунок 3.3.1 Схема к разбивке шпоровидной струенаправляющей дамбы: 1 – ось дороги; 2 – корень дамбы; 3 – голова дамбы
Разбивку оси струенаправляющей дамбы выполняют по координатам xy (рис. 3.3.1). Их определяют по таблице 3.3.2, умножая относительные координаты , , на величину радиуса . Расстояние S принимается от головы дамбы.
Таблица 3.3.2
Номер точки |
|
|
|
Номер точки |
|
|
|
1 |
0,0 |
2,321 |
1,435 |
12 |
2,2 |
0,805 |
0,087 |
2 |
0,2 |
2,300 |
1,237 |
13 |
2,4 |
0,610 |
0,050 |
3 |
0,4 |
2,243 |
1,035 |
14 |
2,6 |
0,410 |
0,023 |
4 |
0,6 |
2,151 |
0,870 |
15 |
2,8 |
0,210 |
0,006 |
5 |
0,8 |
2,027 |
0,710 |
116 |
3,0 |
0 |
0 |
6 |
1,0 |
1,886 |
0,570 |
17 |
3,2 |
-0,192 |
0,005 |
7 |
1,2 |
1,732 |
0,453 |
18 |
3,4 |
-0,393 |
0,020 |
8 |
1,4 |
1,556 |
0,348 |
19 |
3,6 |
-0,592 |
0,041 |
9 |
1,6 |
1,375 |
0,254 |
20 |
3,8 |
-0,791 |
0,062 |
10 |
1,8 |
1,186 |
0,193 |
21 |
4,0 |
-0,990 |
0,082 |
11 |
2,0 |
1,000 |
0,134 |
22 |
4,2 |
-1,189 |
0,103 |
