Требования, предъявляемые к материалу Условия работы деталей
Крутящий момент |
Число оборотов |
Температура смазочного материала |
Программа выпуска |
твердость поверхности 60…63HRC
твердость сердцевины 32…40HRC
теплостойкость до 300 °С
ударная вязкость KCU > 0,65 МДж/м2;
Рис. 1. Схема детали с указанием приложенных нагрузок и требования к материалу детали (к этапу 1).
Результаты расчётов рабочих напряжений |
Контактные нагрузки |
Изгибные нагрузки |
Ударные нагрузки |
Подача прутков со склада в заготовительный
цех
Механическая обработка – нарезка
заготовок
Предварительная термообработка
Проверка механических свойств
Механическая обработка – изготовление
деталей
Закалка + высокий отпуск
Никелирование
Азотирование (печное)
Окончательная механическая обработка
Сборка в узле
Рис. 2. Маршрут изготовления детали (пример) (к этапу 3)

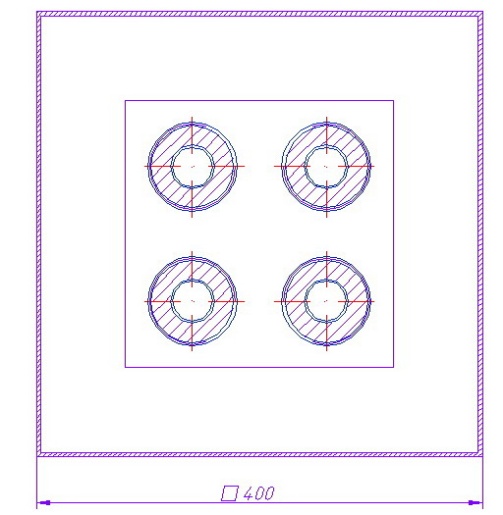

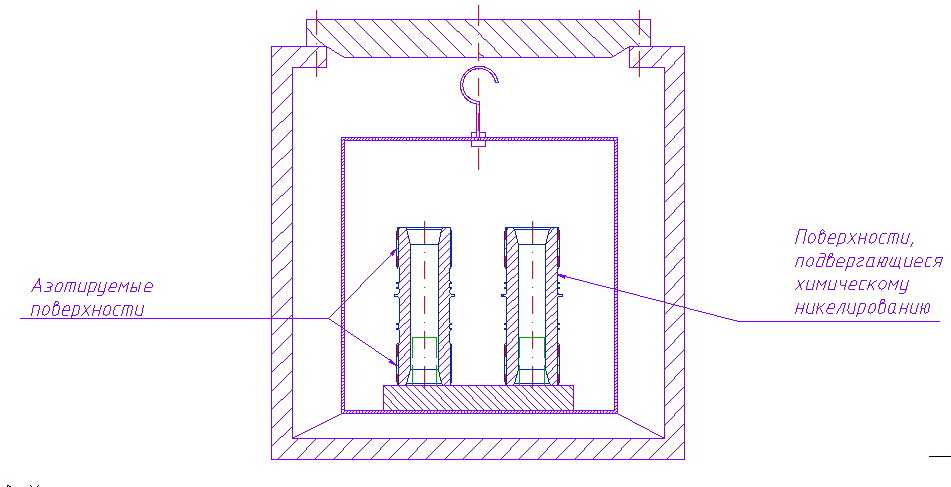

Рис. 3. Схема приспособлений для химико-термической обработки партии изделий
