Графическая часть проекта
Основное назначение графической части проекта – иллюстрация доклада при защите на комиссии курсового проекта. Графическая часть представляется листах формата А1 в количестве не менее 4-х листов. Защита может проводиться и в форме презентации. Графическая часть также входит в «приложение» к пояснительной записке
Содержание листов:
Лист № 1.
Чертёж детали с размерами

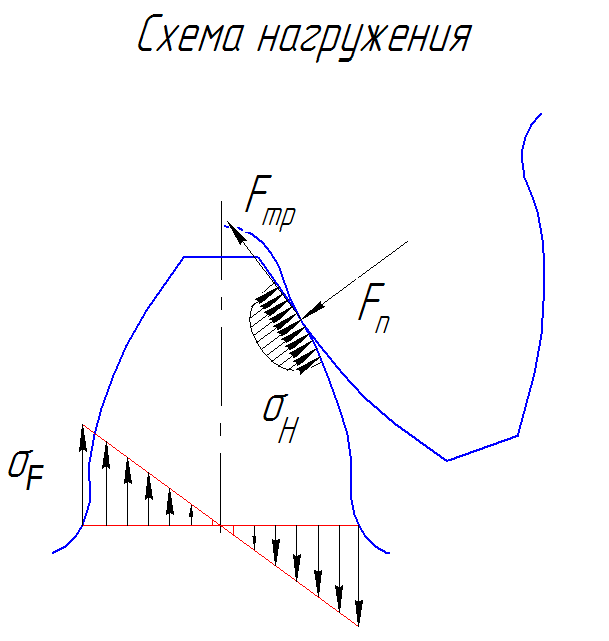

Схема нагружения детали с условиями работы и требованиями к материалу
Таблица для выбора способа упрочнения
Маршрут изготовления детали.
Лист 2.
Таблица химических составов выбираемых марок сталей.
Графики и гистограммы зависимости свойств от химического состава, в которых раскрываются особенности химического состава, системы легирования, механических, физических и технологических свойств выбранной группы материалов
Матрица оптимизации выбора марки материала.
Лист 3.
Зависимости свойств материала от параметров термической обработки (температуры, времени, состава насыщающей среды)
Схема термической обработки (предварительной и окончательной).
Таблица выбранных режимов термической обработки.
Лист 4.
Технологическая карта термической обработки
Схема формирования садки или схема приспособлений, используемых при термической обработке. Особенности работы технологического оборудования.
Порядок расположения графического материала должен быть удобен для использования в процессе доклада работы при ее защите и не перегружен второстепенной информацией. Ориентировочно рекомендуемое количество графиков на листе должно быть не более 6.
Оценка комиссией работы студента над курсовым проектом проводится по следующим критериям:
Выполнение требований к курсовому проекту, изложенных в методическом пособии.
Глубина проработки материала и степени обоснованности предлагаемых решений.
Качество оформления пояснительной записки и графического материала.
Качество доклада и ответов на вопросы.
Рекомендуемая литература
Справочник по конструкционным материалам: Справочник / Б.Н.Арзамасов, Т.В. Соловьева, С.А. Герасимов и др./ Под ред. Б.Н.Арзамасова, Т.В. Соловьевой. – М.: Изд-во МГТУ им. Н.Э Баумана, 2005.- 640 с.
Термическая обработка в машиностроении: Справочник / А.В. Арендарчук, А.А.Астафьев, Ю.А.Башнин и др./ Под ред. Ю.М.Лахтина, А.Г. Рахштадта. – М.: Машиностроение, 1980. – 783 с.
Металловедение и термическая обработка стали и чугуна: Справ. изд. В 3-х т. / М.Л.Бернштейн, Т.В.Курдюмов, В.С. Меськин и др./ Под общ. Ред. А.Г.Рахштадта, Л.М.Капуткиной, С.Д.Прокошкина, А.В.Супова. – М.: Интермет Инжиниринг. 2004-2007. Т.1. 2004. 688с.; Т.2. 2005. 528 с.; Т.3. 2007. 920 с.
Марочник сталей и сплавов / Под ред. В.Г. Сорокина. - М.: Интермет Инжиниринг, 2003. – 608 с.
Производство зубчатых колес газотурбинных двигателей / Ю.С.Елисеев, В.В.Крылов, И.Г.Нежурин и др. /Под ред. Ю.С.Елисеева. – М.: Высш. шк., 2001. – 493 с.
Раузин Я.Р. Термическая обработка хромистой стали. - М.: Машиностроение. 1978. – 277 с.
Башнин Ю.А., Ушаков Б.К., Секей А.Г. Технология термической обработки. – М.: Металлургия, 198 . 424 с.
ГольдштейнМ.И., Грачев С.В., Векслер Ю.Г. Специальные стали: Учебник для вузов. – М.: Металлургия, 1985. – 408 с.
Колачев Б.А., Елагин В.И., Ливанов В.А. Металловедение и термическая обработка цветных сплавов: Учебник для вузов. - М.: Изд-во: МИСИС, 1999. - 416 с
Ульянин Е.А. Коррозионно-стойкие стали и сплавы: Справочник. - М.: Металлургия, 1991.- 225 с.
Масленков С.Б., Масленкова Е.А. Стали и сплавы для высоких температур: Справочник в 2-х томах. - М.: Металлургия, 1991.
Братухин А.Г., Гурвич Л.Я. Коррозионная стойкость высокопрочных нержавеющих сталей. – М.: Авиатехинформ, 1999. – 288 с.
Братухин А.Г., Демченко О.Ф., Долженков Н.Н., Кривоногов Г.С. Высокопрочные коррозионно-стойкие стали современной авиации. – М.: Изд-во МАИ, 2006. – 656с.
Братухин А.Г. Современные машиностроительные материалы: технологические и функциональные особенности. - М.: «Авиатехинформ», 2003. – 440 с.
Коломыцев П.Т. Жаростойкие диффузионные покрытия. - М.: Металлургия, 1979. - 272 с.
Монокристаллы никелевых жаропрочных сплавов / Р.Е.Шалин, И.Л.Светлов, Е.Б.Качанов и др. – М.: Машиностроение, 1997. – 336 с.
Тарасенко Л.В. Жаропрочные никелевые литейные сплавы равноосной кристаллизации: Учебное пособие. – М.: Изд-во МГТУ им. Н.Э.Баумана, 2005. – 48 с.
