Фильтр тонкой очистки масла

 Чтобы в зазоры между деталями дизеля меньше проникло твердых частиц (размером меньше 0,15 мм), в систему смазки дизелей включается еще один фильтр, называемый фильтром тонкой очистки. Но фильтр тонкой очистки, задерживающий частицы значительно тоньше волоса, создает большое сопротивление для прохода масла. Если такой фильтр включать в систему смазки последовательно, т. е. так же, как и фильтр грубой очистки, то для пропуска большого количества масла потребовалось бы в несколько раз увеличить размеры фильтра или затрачивать очень большую мощность на прокачивание масла. Поэтому фильтр тонкой очистки включается в систему смазки не последовательно, а параллельно основному потоку масла (см. рис. 118). Он стоит на ответвлении, и через него проходит только часть потока масла (до 5—6%). Эта часть  профильтрованного  масла  сливается в поддон, непрерывно освежая масло в системе. На первый взгляд работа такого фильтра кажется бесполезной, так как масло, прошедшее через него, не подается к деталям дизеля. Но это неверно. В масляной системе дизеля содержится 1,7 м3 масла (тепловоз 2ТЭ10В), а подача (производительность) шестеренного насоса равна 120 м3/ч. Значит, весь объем масла проходит по системе 70 раз в течение часа (120:1,7). Если при каждом кругообороте масла одна двадцатая часть его 5%) прокачивается через фильтр тонкой очистки, то весь объем масла пройдет через него за час трижды, точнее 3,5 раза (70:20). Благодаря этому масло потеряет мельчайшие частицы, что существенно уменьшит   износ   деталей   дизеля. Имеется несколько конструкций фильтров тонкой очистки масла. Рассмотрим принцип устройства фильтра, установленного на тепловозах с дизелями типа Д100. Такой фильтр изготовлен из бумаги и картона. Бумага, имеющая микроскопические поры, выступает исключительно в роли фильтрующей перегородки, а более плотный картон представляет каркас, на котором держится бумага.

Рис. 119. Лента фильтра тонкой очистки масла

На рис. 119 показана лента картона, на которой посередине с помощью особого прибора — перфоратора — пробиты на расстоянии 10 мм друг от друга маленькие отверстия диаметром 5 мм. Такая лента называется перфорированной. Отверстия в ней, как увидим дальше, предназначены для пропуска профильтрованного через бумагу масла. Длина одной ленты картона 15 м, ширина — 106 мм. На верхние и нижние кромки перфорированной ленты (на картон) по всей ее длине надеты две согнутые пополам в продольном направлении бумажные полосы такой же длины; края (борта) каждой из этих полос отогнуты по всей длине на 10—20 мм так, как показано на рис. 119. На узкие загибы-борта бумаги предварительно наносят слой клея и всю ленту наматывают спиралью на пустотелый стержень, как на катушку. При свертывании бумажных лент их борта (края)   смыкаются   и  должны быть хорошо склеены (рис. 120).

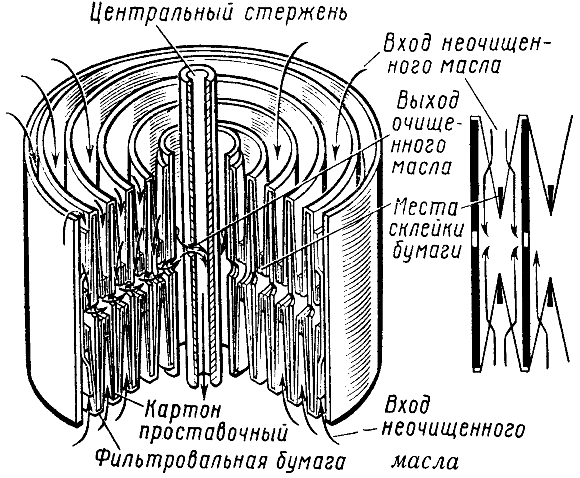

Рис. 120. Разрез секции фильтра тонкой очистки масла

Мы подчеркиваем слово «должны», так как если герметичность соединения не будет обеспечена, то в этом случае неочищенное масло проникает через шов, не фильтруясь. Это является недостатком фильтра клееной конструкции. Мы рассмотрели устройство одного бумажного фильтрующего элемента. Но комплект всего фильтра тонкой очистки состоит не из одного, а из 28 описанных элементов, работающих одновременно. Как они размещаются, как монтируются? Для этого служит цилиндрический резервуар (корпус) с двойным дном (рис. 121).

Рис. 121. Размещений фильтрующих элементов (секций) в корпусе фильтра тонкой очистки масла

Внутри корпуса размещено семь трубок-стержней (на рисунке видны три такие трубки), нижние концы которых вставлены во внутреннее днище. По этим трубкам очищенное масло стекает в полость между двумя днищами. На каждую из семи трубок-стержней надето по четыре фильтрующих элемента. При сборке между стержнями и секциями прокладывают для уплотнения резиновые и картонные шайбы. Развернутая длина бумажных лент всех секций составляет 840 м. Таким образом обеспечивается общая, достаточно большая фильтрующая поверхность бумаги (около 40 м2) при относительно небольших размерах фильтра. Каждый фильтрующий элемент, или, как принято называть, секция, работает следующим образом. Масло из корпуса фильтра поступает с торцов в каждую секцию (показано стрелками на рис. 121). Просочившись через множество бумажных перегородок всех 28 секций, очищенное масло проходит по отверстиям в картоне в пустотелые центральные трубки-стержни секции. Из всех трубок-стержней масло попадает в полость очищенного масла, откуда через отверстие в корпусе сливается общим потоком   по   трубе  в   поддон  дизеля.
