1.Существенная информация по предмету исследования

Светофо́р (от рус. свет и греч. φορός — «несущий») — устройство оптической сигнализации, предназначенное для регулирования движения людей, велосипедов, автомобилей и иных участников дорожного движения, поездов железной дороги и метрополитена, речных и морских судов, трамваев, троллейбусов, автобусов и всего транспорта. Используется во всех странах мира.

Наиболее распространены светофоры с сигналами (обычно круглыми) трёх цветов: красного, жёлтого (горит 0,5-1 сек.) и зелёного. В некоторых странах в том числе и в России вместо жёлтого используется оранжевый цвет. Сигналы могут быть расположены как вертикально (при этом красный сигнал всегда располагается сверху, а зелёный — снизу), так и горизонтально (при этом красный сигнал всегда располагается слева, а зелёный — справа). При отсутствии других, специальных светофоров они регулируют движение всех видов транспортных средств и пешеходов (но на перекрёстке может быть бессветофорное движение последних). Иногда сигналы светофора дополняют специальным табло обратного отсчёта времени, которое показывает сколько времени ещё будет гореть сигнал. Чаще всего табло обратного отсчёта делают для зелёного сигнала светофора, но в ряде случаев табло отображает и оставшееся время красного сигнала.

Повсеместно распространены основные сигналы светофоров:

красный сигнал светофора запрещает проезд за стоп-линию (при её отсутствии за светофор) или впереди стоящее транспортное средство на охраняемый светофором участок,

жёлтый допускает проезд за стоп-линию, но требует снижение скорости на выезд на охраняемый светофором участок, готовность к тому, что светофор переключится на красный,

зелёный — разрешает движение со скоростью не превышающей максимальный уровень для данной автотрассы.

2.Декомпозиция существующей системы

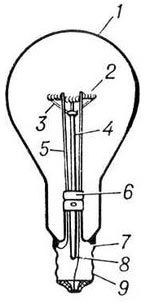

Все многочисленные разновидности ламп накаливания состоят из однотипных частей, различающихся размерами и формой. Устройство типичной лампы накаливания таково: внутри колбы (1) на стеклянном или металлическом штенгеле (4) с помощью держателей (3) из молибденовой проволоки закреплено тело накала (2) (спираль из вольфрама). Концы спирали прикреплены к концам вводов (5); средняя часть вводов с целью создания плотного вакуумного соединения со стеклянной лопаткой (6) выполняется из платинита или молибдена. В процессе вакуумной обработки колба лампы накаливания наполняется инертным газом, после чего штенгель заваривается с образованием носика (8). Для защиты носика, а также для крепления в патроне лампа накаливания снабжается цоколем (9), прикрепляемым к колбе цоколёвочной мастикой (7).

3.Построение структуры для новой

4.Выявление проблем

Необходимость замены, находящихся в эксплуатации дорожных светофоров с лампами накаливания обусловлена следующими существенными недостатками:

• повышенное энергопотребление;

• малый срок службы (наработка на отказ ламп накаливания составляет до 2000 часов);

• повышенный износ светотехнической арматуры из-за высокой рабочей температуры;

• образование «фантомного эффекта» от лучей солнца при восходе и закате, т.е. появление иллюзии у водителей транспортных средств и пешеходов включения всех сигналов светофора или определенной его секции.
