Приложение б

(информационное)

Генератор телевизионных измерительных сигналов г6-35

Генератор телевизионных измерительных сигналов Г6-35 предназначен для использования в комплексе оборудования для измерения качественных показателей аналоговых телевизионных трактов линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных, тропосферных и космических линий связи черно-белого и цветного телевидения по испытательным строкам, вводимым в интервал кадрового гасящего импульса, или по периодическим испытательным сигналам.

Генератор имеет следующие режимы работы:

• по управлению – местный и дистанционный;

• по режимам сигналов – периодический, периодический с введением, введение синхросмеси, введение строк, обход;

• по синхронизации генератора – внешняя и внутренняя.

При работе прибора в режиме управления "Местный" установка всех параметров проводится кнопками, расположенными на передней панели прибора. Кнопки расположены в два ряда. Вертикальный ряд кнопок имеет световую индикацию (светодиоды зеленого цвета) включения каждой кнопки. Надписи на передней панели прибора соответствуют названиям параметров прибора, объединены растром в функциональные группы и имеют световую индикацию (светодиоды красного цвета) включения соответствующего параметра. Для выбора нужного параметра необходимо:

• нажать и отпустить кнопку в вертикальном ряду, которая находится в одной строке с выбираемым параметром;

• убедиться в инициализации данной строки (начинает светиться светодиод зеленого цвета около этой кнопки);

• нажать и отпустить кнопку в горизонтальном ряду, которая находится на одном столбце с выбираемым параметром;

• убедиться во включении данного параметра (начинает светиться светодиод красного цвета, расположенный в поле надписи выбранного параметра).

Например, для включения РЕЖИМА УПРАВЛЕНИЯ - МЕСТНЫЙ необходимо нажать кнопку "0" вертикального ряда, затем кнопку "5" горизонтального ряда. В результате должен начать светиться красный светодиод около надписи МЕСТНЫЙ, который информирует оператора о включении РЕЖИМА УПРАВЛЕНИЯ - МЕСТНЫЙ.

Необходимо отметить, что можно переключать параметры только в строке, которая инициализирована (светится зеленый светодиод у соответствующей кнопки в вертикальном ряду кнопок).

Для введения во внешний телевизионный сигнал испытательных строк необходимо включить генератор в режим Введение строк и выбрать строки в которые будет производиться ввод 17, 18, 330 и 331.

Приложение в

(информационное)

Телевизионные измерения

В.1 Измерение параметров ПЦТС

К параметрам ПЦТС относятся следующие характеристики полного цветового телевизионного сигнала:

• размах полного телевизионного сигнала U_П;

• размах сигнала яркости U_Y;

• размах строчного синхронизирующего импульса U_C;

• размах сигналов цветовой синхронизации U_R и U_B;

• размах сигнала цветности U_СЦ;

• размах полного цветового телевизионного сигнала U_ПЦТС.

В.1.1 Размах полного телевизионного сигнала U_П определяется разностью между максимальным уровнем сигнала яркости и уровнем в точке S₁, расположенной на середине вершины синхронизирующего импульса, рисунок В.1.

Рисунок В1 – Полный цветовой телевизионный сигнал (вверху) и его вид при включении фильтра 0–2 МГц (внизу)

Измерение осуществляется с помощью осциллографа С1-81. Переключатель ФИЛЬТРЫ MHz необходимо поставить в положение 0-2.

В.1.2 Размах сигнала яркости U_Y определяется разностью между максимальным уровнем сигнала яркости и уровнем сигнала в точке S₂, отстоящей от среза синхронизирующего импульса примерно на 2 мкс, рисунок В.1.

Измерение осуществляется с помощью осциллографа С1-81. Переключатель ФИЛЬТРЫ MHz необходимо поставить в положение 0-2.

В.1.3 Размах строчного синхронизирующего импульса U_C определяется разностью между уровнями сигнала в точках S₁ и S₂, рисунок В.1.

Измерение осуществляется с помощью осциллографа С1-81. Переключатель ФИЛЬТРЫ MHz необходимо поставить в положение 0-2.

В.1.4 Размах СЦС (U_R в красной строке и U_B в синей строке) определяется разностью уровней, соответствующих экстремальным значениям цветовых поднесущих, передаваемых в 7-15 (320-328) строках гасящих импульсов полей, рисунок В.2.

Рисунок В.2 – Сигналы цветовой синхронизации

В.1.5 Измерение максимального размаха сигнала цветности (U_СЦ) проводится в красной строке, рисунок В.1.

В.1.6 Размах ПЦТС U_ПЦТС определяется косвенно суммированием размахов сигнала яркости (Uy), размаха синхронизирующих импульсов и максимальной амплитуды сигнала цветности U_СЦ (в КС) на строчном гасящем импульсе (СГИ) - формула (1).

Uпцтс= Uy + Uс + 0,5U_СЦ (1)

В.2 Измерение линейных искажений в канале изображения

При определении линейных искажений производятся следующие измерения:

• измерение переходной характеристики в области больших времён;

• измерение переходной характеристики в области средних времён;

• измерение переходной характеристики в области малых времён;

• измерение неравномерности амплитудно-частотной характеристики;

• измерение различия усиления сигналов яркости и цветности;

• измерение расхождения во времени между сигналами яркости и цветности.

По испытательным строкам невозможно произвести первые два измерения, поэтому они рассматриваться не будут.

В.2.1 Определение переходной характеристики в области малых времён осуществляется по элементу В1 (17 или 330 строки). Измеряются относительный размах синусквадратичного импульса и его 2 отстающих выбросов, рисунок В.3.

Рисунок В.3 – Измерение относительного размаха синусквадратичного импульса

и его 2 отстающих выбросов

Размах синусквадратичного импульса В1 (U_2T) определяется разностью между уровнями т.b₁₁, который соответствует максимуму этого сигнала, и т.b₁, соответствующей уровню гашения. Относительный размах импульса В1 (Δ_2Т), в%, определяется отношением разности размахов U_2T и импульса опорного белого В2 (U_Y) к размаху импульса В2 по формуле (2):

Δ_2Т= (U_2T - U_Y)*100/ U_Y (2)

Размах двух отстающих выбросов импульса В1 (U_b1 и U_b2) определяется разностью уровней, на которых располагаются экстремальные значения искажённого синусквадратичного импульса (т.b₁₂ и b₁₃), и уровнем гашения (т.b₁). Величина выброса считается положительной, если уровень, на котором располагается т.b₁₃ (т.b₁₂), выше уровня, на котором располагается т.b_1.

Относительный размах двух отстающих выбросов, в % представлен формулами (3) и (4):

Δ_В1 = U_B1*100/ U_Y (3)

Δ_В2 = U_B2*100/ U_Y (4)

В.2.2 Измерение неравномерности амплитудно-частотной характеристики проводится по элементам С1 и С2 (18 испытательная строка), рисунок В.4.

Рисунок В.4 – Измерение неравномерности АЧХ по 18 испытательной строке

Неравномерность АЧХ определяется по размахам пакетов U_fn относительно размаха опорного элемента С1 U_С1 по формуле (5).

ΔS_n= (U_fn-U_C1 )*100/U_C1, (5)

Измерения проводятся для каждого пакета частот.

В.2.3 Различие усиления сигналов яркости и цветности определяется по элементу F (17 строка) или по элементу G2 (331 строка).

В.2.3.1 Для измерения различия усиления сигналов яркости и цветности по элементу F измеряют экстремальные значения U₁ и U₂ огибающей основания (рисунок В.5) и размах импульса опорного белого В2 (Uy) и определяют величины y₁ и y₂ в % согласно формулам (6) и (7).

Рисунок В.5- Измерение различия усиления и рассогласования по времени сигналов яркости и цветности по элементу F

y₁= (U₁/U_y)*100 (6)

y₂= (U₂/U_y)*100 (7)

Далее, учитывая знаки y₁ и y₂, по графикам, приведённым на рисунках В.6 и В.7, определяется значение различия усиления сигналов яркости и цветности Δру.

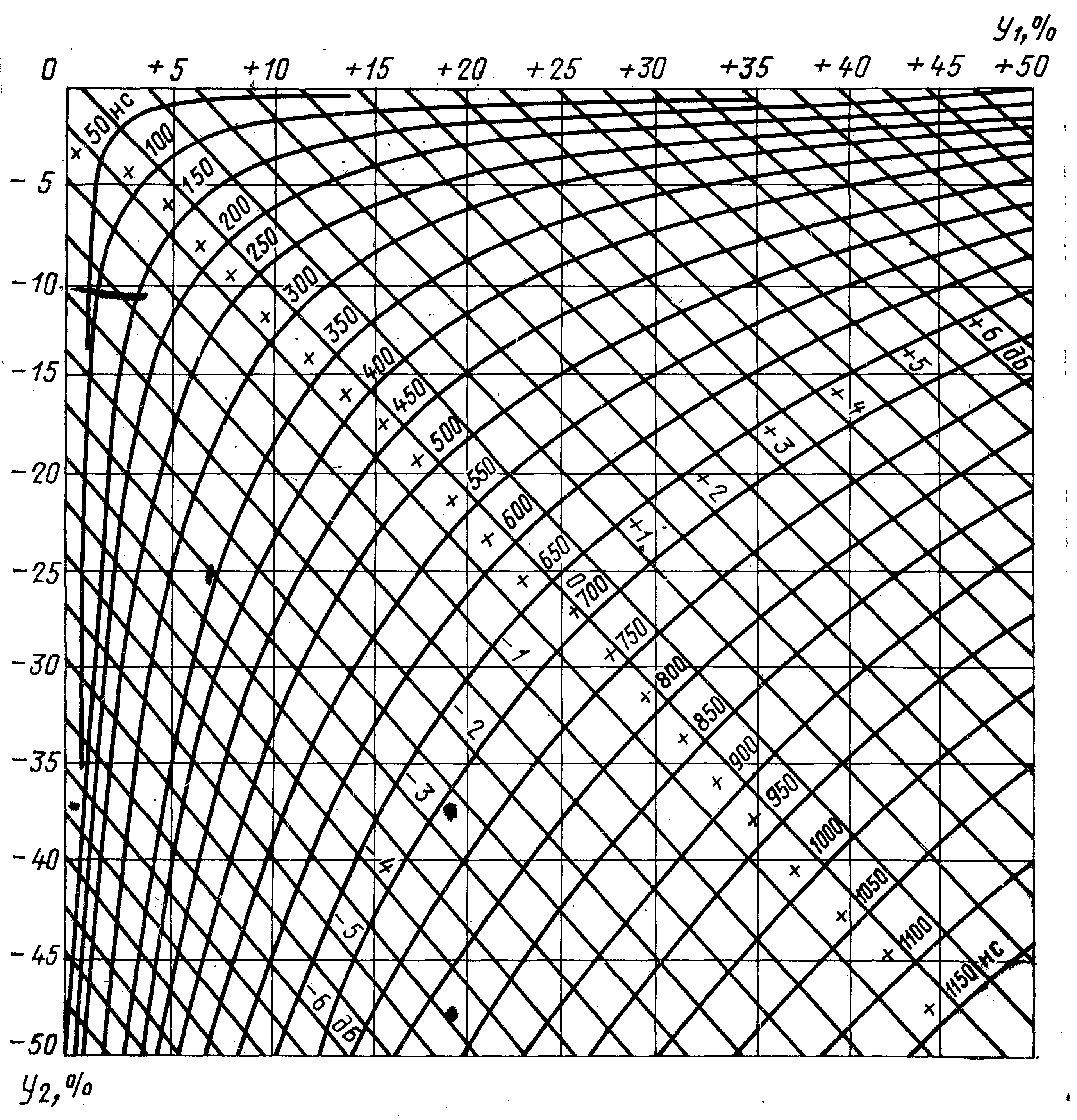

Рисунок В.6- Графики для определения различия усиления и расхождения во времени

сигналов яркости и цветности при положительном y₁ и отрицательном y₂

(сигнал яркости опережает сигнал цветности)

Рисунок В.7 - Графики для определения различия усиления и расхождения во времени

сигналов яркости и цветности при отрицательном y₁ и положительном y₂

(сигнал яркости отстает от сигнала цветности)

В.2.3.2 Различие усиления сигналов яркости и цветности по элементу G2 определяется отношением разности размахов сигналов G2 (U_G) и В2 (U_Y) к размаху сигнала В2, выраженным в % (формула 8, рисунок В.8).

Δру= (U_G- U_Y)*100/ U_Y (8)

Рисунок В.8- Элемент G2: измерение различия усиления

сигналов яркости и цветности;

В.2.4 Расхождение во времени между сигналами яркости и цветности определяется относительной задержкой составляющих яркости и цветности элемента F. Величина Δ_РВ измеряется в наносекундах и определяется по графикам (рисунки В.6 и В.7) по определенным в пункте В.2.3.1 значениям y₁ и y₂. В том случае, если у₂=0, расхождение во времени сигналов яркости и цветности отсутствует.

В.3 Измерение нелинейных искажений

К нелинейным искажениям относятся следующие параметры телевизионного тракта:

• коэффициент нелинейных искажений сигнала яркости;

• нелинейность сигнала цветности;

• дифференциальное усиление;

• дифференциальная фаза;

• влияние сигнала цветности на сигнал яркости.

Искажения дифференциальная фаза определяется с помощью автоматических измерителей, поэтому здесь рассматриваться не будут.

В.3.1 Нелинейность сигнала яркости определяется по изменению размахов ступеней элемента D1 (17 испытательная строка), рисунок В.9.

Рисунок В.9- Элемент D1. Измерение нелинейных искажений сигнала яркости

Измеряемая величина (Δя, %) находится как отношение разности максимальной и минимальной по размаху ступени к максимальной, формула (9).

Δ_Я = (U_max-U_min)*100/ U_max (9)

В.3.2 Измерение нелинейности сигнала цветности осуществляется по элементу G2 (331 испытательная строка), рисунок В.10.

Рисунок В.10 – Измерение нелинейности сигнала цветности

Искомая величина нелинейности, в %, представлена формулой 10.

Δцв = (U_G- 5U₁)*100/ U_G, (10)

где U₁- размах первого уровня сигнала G2;

В.3.3 Измерение дифференциального усиления производится по элементу D2 (330 испытательная строка). На осциллографе переключатель ФИЛЬТРЫ MHz постанавливается в положение 4,43. При этом элемент D2 будет иметь вид, показанный на рисунке В.11 внизу.

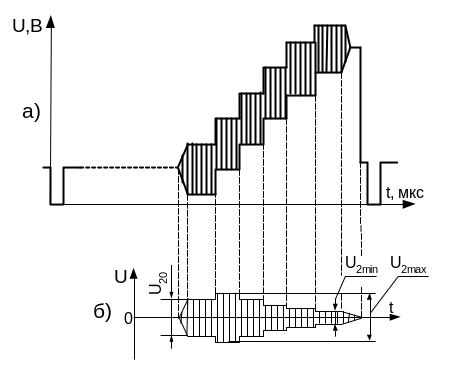

Рисунок В.11 – Элемент D2:

а) его вид при включении фильтра 4,43 МГц;

б) измерение искажений типа дифференциальное усиление

Измеряемая величина Δ_ДУ определяется как максимальное значение двух величин Δ₁ и Δ₂, которые определяются по формулам (11) и (12).

Δ₁ = (U_2max- U₂₀)*100/ U₂₀ (11)

Δ₂ = (U₂₀- U_2min)*100/ U₂₀ (12)

Входящие в эти выражения значения поясняются рисунком В.11б.

Измеряемая величина дифференциального усиления (Δду) определяется, следующими соотношениями (формула 13):

(13)

В.3.4 Измерение влияния сигнала цветности на сигнал яркости производится по элементу G2 (331 испытательная строка) при включении фильтра 0-2 МГц, рисунок В.12.

Рисунок В.12 – Элемент G2:

а) его вид при включении фильтра 0-2 МГц и измерение

б) влияния сигнала цветности на сигнал яркости

Влияние сигнала цветности на сигнал яркости Δця определяется по искажению пьедестала (сигнала яркости), на котором располагается элемент G2, рисунок В.12 (внизу) по одному из выражений (14).

Δця= ΔU*100/ U_Y или Δця= ΔU*100/ 2U_СЕР (19)
