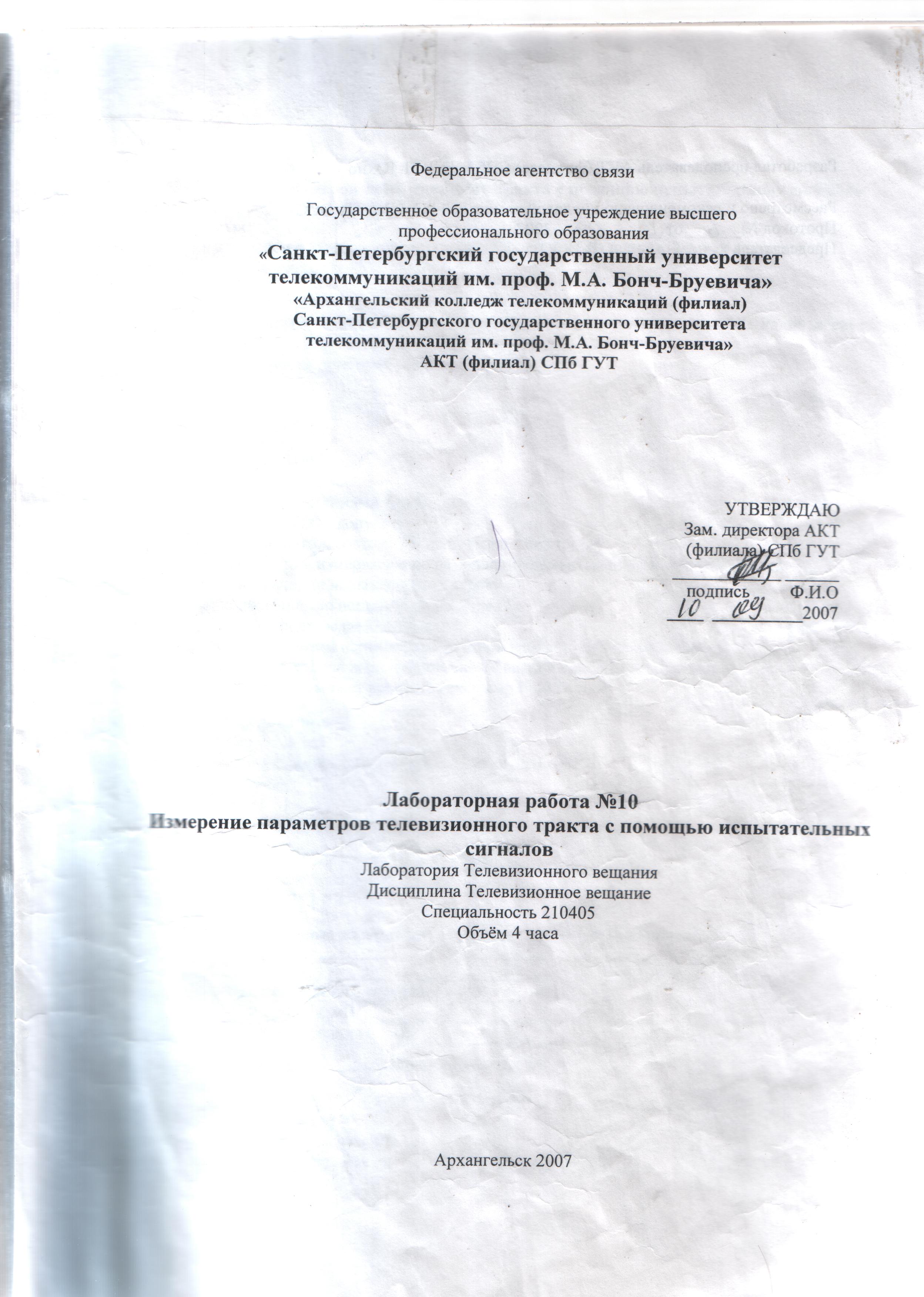

Лабораторная работа №10 Измерение параметров телевизионного тракта с помощью испытательных сигналов

1. Цель работы:

   1. Определение параметров телевизионного тракта с помощью испытательных сигналов.

   2. Научиться пользоваться генератором Г6-35.

2. Литература:

   1. Правила технической эксплуатации средств вещательного телевидения. -М.: Радио и связь, 1981г.

   2. Техническое описание прибора Г6-35.

   3. Приложение А.

   4. Приложение Б.

   5. Приложение В.

3. Подготовка к работе:

   1. Подготовить бланк отчета.

   2. Ознакомиться с приложениями А и Б.

   3. Ответить на вопросы для допуска:

3.3.1 Из каких элементов состоят ТВ испытательные строки?

3.3.2 Какие искажения измеряются по различным элементам испытательных строк?

3.3.3 Каково назначение испытательных строк?

3.3.4 Каково достоинство испытательных строк?

3.3.5 Что из себя представляет элемент F?

3.3.6 По каким элементам испытательных строк измеряется неравномерность АЧХ?

3.3.7 Что такое переходная характеристика? Её виды и способы измерения.

3.3.8 В каких режимах может работать генератор Г6-35?

4 Основное оборудование:

1. Датчик ЦТ-77;

2. Генератор телевизионных испытательных сигналов Г6-35;

3. Коммутатор ПБ-88;

4. Осциллограф С1-81.

4. Задание:

   1. Ознакомиться с принципом действия приборов.

   2. Снять параметры телевизионного тракта.

   3. Заполнить таблицы 1, 2 и 3.

Таблица 1 – Основные параметры полного цветового телевизионного сигнала

Параметр		Измерено	Норма
Размах полного телевизионного сигнала UП, мВ			1000 ± 20
Размах сигнала яркости UY, мВ			700±10
Размах сигнала синхронизации UC, мВ			300±10
Размах сигнала цветовой синхронизации	в красной строке UR, мВ		540	+40 -50
	в синей строке UB, мВ		500±50
Размах сигнала цветности на строчном гасящем импульсе UСЦ, мВ			107±20
Размах полного цветового телевизионного сигнала UПЦТС, мВ			1107±30

Таблица 2 – Линейные искажения в канале изображения

Параметр	Измеренные значения	Расчетные значения
Импульс опорного белого	UY=
Переходная характеристика в области малых времен	U2T= Ub1= Ub2=	Δ2T= Δb1= Δb2=
Неравномерность амплитудно-частотной характеристики	UC1= Uf1= Uf2= Uf3= Uf4= Uf5= Uf6=	ΔS1= ΔS2= ΔS3= ΔS4= ΔS5= ΔS6=
Различие усиления сигналов яркости и цветности (элемент G2)	UG=	ΔРУ=
Различие усиления и расхождение во времени сигналов яркости и цветности (элемент F)	U1= U2=	у1= у2=	ΔРУ= ΔРВ=

Таблица 3 – Нелинейные искажения в канале изображения

Параметр	Измеренные значения	Расчетные значения
Нелинейность сигнала яркости	Umax= Umin=	ΔЯ=
Нелинейность сигнала цветности	UG= U1=	Δцв=
Дифференциальное усиление	U20= U2min= U2max=	Δ1= Δ2= ΔДУ=
Влияние сигнала цветности на сигнал яркости	ΔU= UСЕР=	ΔЦЯ=
