1.4 Технические предложения на проектирование

Для создания машины с улучшенными показателями, предлагается следующее:

1. Заменить имеющийся механизм перемещения на предложенный, представляющий собой шарнирно-соединенный четырехзвенник с диагонально расположенной передачей «винт-гайка», работающий по принципу домкрата четырехзвенного типа.

Исходя из вышеизложенного, представляется возможность создания новой машины с улучшенными материалоемкостными показателями.

1.5 Заявка на изобретение

Данные исследования производятся в научно-технической библиотеке с целью определения направления проектирования. Среди предложенной патентной информаций был выбран патент Российской Федерации RU 2158673 «Вертикальный ленточнопильный станок».

Изобретение относится к лесопильной промышленности.

Известен сдвоенный ленточнопильный агрегат, включающий взаимосвязанные между собой и смон­тированные на станине две пильные рамки, электроприводы, транспортер (см. приложение А).

Недостатками известных изобретений является относительно большая материалоемкость механизма перемещения.

Цель изобретения – снижение материалоемкости и упрощение механизма перемещения.

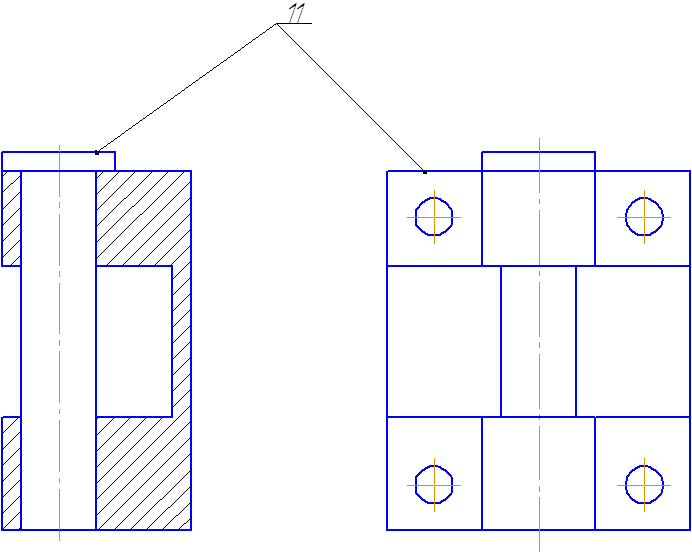

Достигается это тем, что существующий механизм заменяется на шарнирно-соединенный четырехзвенник с диагонально расположенной передачей «винт-гайка», работающий по принципу домкрата четырехзвенного типа (рисунок 1.5). Вращением рукоятки 6, четырехзвенник сдвигается либо раздвигается. Увлекая за собой пильные рамки, через петли 7, продетые в шарниры 4. Резьба применяемая в передаче «винт-гайка» - прямоугольная.

Рисунок 1.5

Применение предлагаемой конструкции позволит снизить материалоемкость механизма перемещения, существенно его упростить и за счет этого снизить стоимость станка.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Сдвоенный ленточнопильный агрегат, включающий взаимосвязанные между собой и смон­тированные на станине две пильные рамки, электроприводы, механизм перемещения рамок, транспортер. Механизм перемещения представляет собой шарнирно-сочлененный четырехзвенник с передачей «винт-гайка».

2 Разработка принципиальной схемы проектируемого оборудования

2.1 Разработка кинематической схемы

Пильный механизм ленточнопильного станка состоит из двух шкивов, пильной ленты. Один из шкивов является ведущим, а второй натяжным. Ведущий шкив приводится в движение через ременную передачу от вала электродвигателя. Для предварительного натяжения пильной ленты служит механизм натяжения винтового типа. Механизм перемещения представляет собой шарнирно-сочлененный четырехзвенник с передачей «винт-гайка». Привод данного механизма ручной.

Транспортер выполнен в виде рольгангов, подача бревен может осуществляться как ручным трудом, так и при помощи механической передачи.

Рис. 2.1

3 Компоновка проектируемого оборудования

3.1 Варианты компоновок оборудования

Таблица 1. Назначение и характеристики оборудования

Назначение станка	Тип станка	Диаметр шкивов D, мм.	Скорость подачи u, м/мин	Способ подачи	Скорость резания v, м/с	Ширина пилы b, мм.	Толщина пилы s, мм.	Способ натяжения пилы
Столярный	Вертикальный	400-1000	от 10 до 25	Вручную, механически	40-50	10-50	0,4-0,8	Пружинный, грузовой.
Делительный	Вертикальный	1000-2000	5-6	Вальцы, конвейер, транспортеры.	28-50	80-250	1,0-2,0	Пружинный,грузовой, гидравлический
	Горизонтальный	1000-1900	3-6	Вальцы, конвейер, транспортеры.	18-40	80-250	1,0-1,8	Пружинный,грузовой, гидравлический.
Для распи-ловки бревен	Вертикальный	1250-2400	6-10	Тележка, конвейер.	30-50	100-350	1,0-2,4	То же
