Показатели для расчета основных параметров сушилки

Параметры воздуха	Исходный воздух (1)	1МВ	Проба (2)	До шахты (3)	После шахты (4)	2
J, кДж/кг	J1	Δ1J	J2	J3	J4	Δ2J
d, г/кг	d1	Δ1d	d2	d3	d4	Δ2d
t, 0C	t1		t2	t3	t4
φ, %	φ1		φ2	φ3	φ4

Таблица 16

Основные показатели топлива

Вид топлива	Удельная теплота сгорания топлива, кДж/кг	Относительная влажность Wотн, %	Массовая доля водорода в сухом топливе НС, %	Масса воздуха, необходимая для сгорания 1 кг топлива МВ
1. Мазут	45000	3	13	500
2. Дрова	19000	18	6	200
3. Дрова	20000	25	6	200
4. Дрова	21000	37	6	200
5. Торф	23000	27	5	250
6. Уголь	26000	10	3	300
7. Солома	17000	23	5,4	200
8. Торф низинный	22000	60	5	200
9. Диз. топливо	46000	0	15	500
10. Торф верховой	22000	27	5,5	250

Таблица 17

Значение коэффициента зависящего от начальной влажности зерна

W1	16	17	18	19	20	21
Kw	0,54	0,67	0,79	0,9	1	1,1

Рис. 1. Вариационные кривые по критической скорости

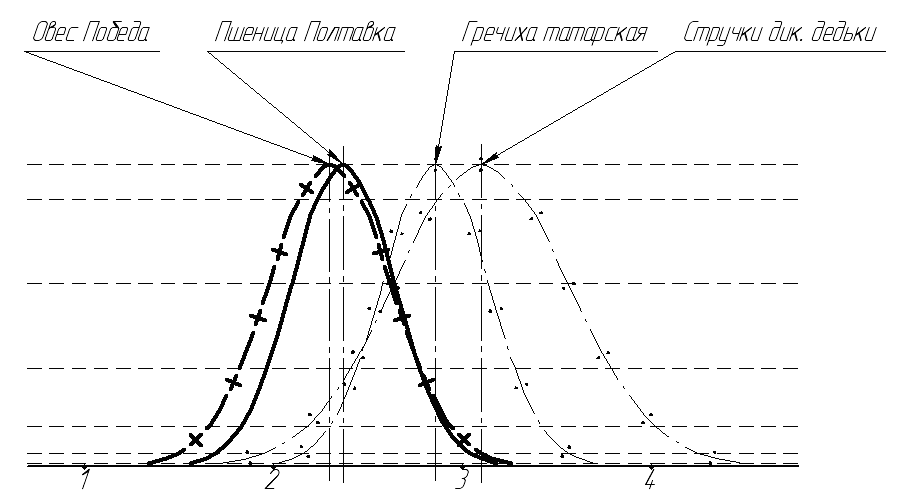

Рис. 2. Вариационные кривые по толщине

Рис. 3. Вариационные кривые по щирине

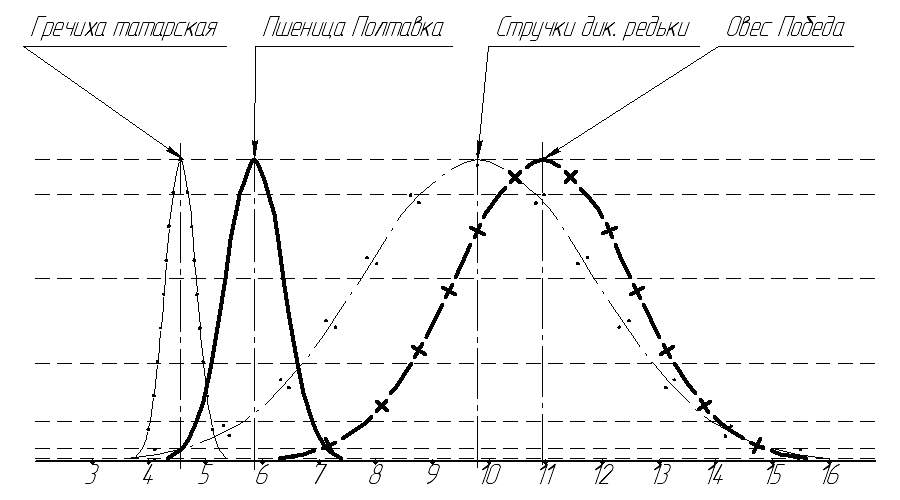

Рис. 4. Вариационные кривые по длине

Рис. 5. Схема технологического процесса очистки семян: 1 – легкие примеси, 2 – толстые примеси, 3 – длинные примеси, 4 – очищенное зерно, 5 – длинные примеси

Рис. 6. График равновесной влажности

Рис. 7. I - D диаграмма: 1 – температура агента сушки; 2 – энтальпия; 3 – относительная влажность воздуха; 4 – влагосодержание воздуха

А	D, м	F, м2
2,5	0,25	0,0306
3,2	0,32	0,0500
4,0	0,40	0,0784
5,0	0,50	0,1250
6,3	0,63	0,1940

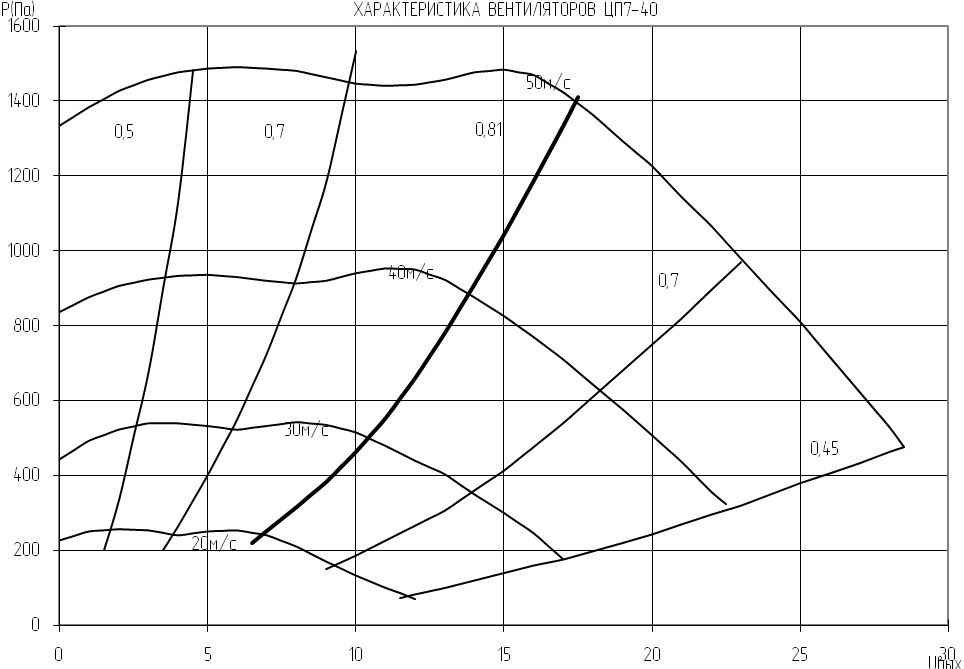

Рис. 8. Характеристика вентиляторов серии ЦП7-40

А	D, м	F, м2
5,0	0,50	0,090
6,3	0,63	0,143
8,0	0,80	0,230
10,0	1,00	0,360

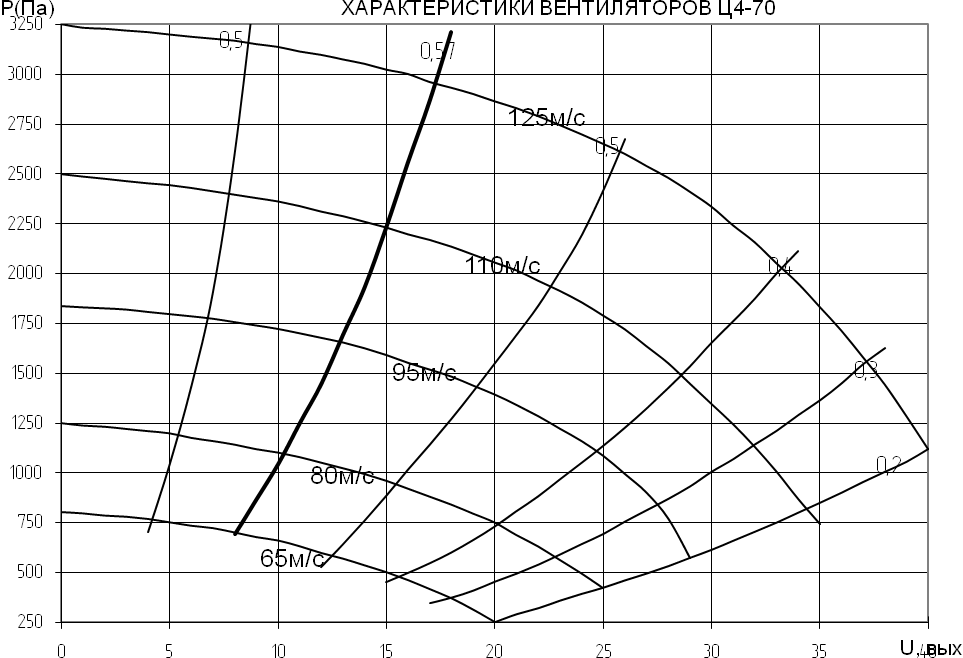

Рис. 9. Характеристика вентиляторов серии Ц4-70.

Рис. 10. Зависимость удельной нагрузки от коэффициента длины решета

Рис. 11 Зависимость скорости V_Н сдвигов зерна вниз по решету

Рис. 12. Зависимость скорости V_Н сдвигов зерна вверх по решету

Рис. 13. Зависимость изменения средней скорости Vср.н. относительного движения зерна вниз по решету

Рис. 14. Зависимость коэффициента использования длины решета, от угла расположения отверстий

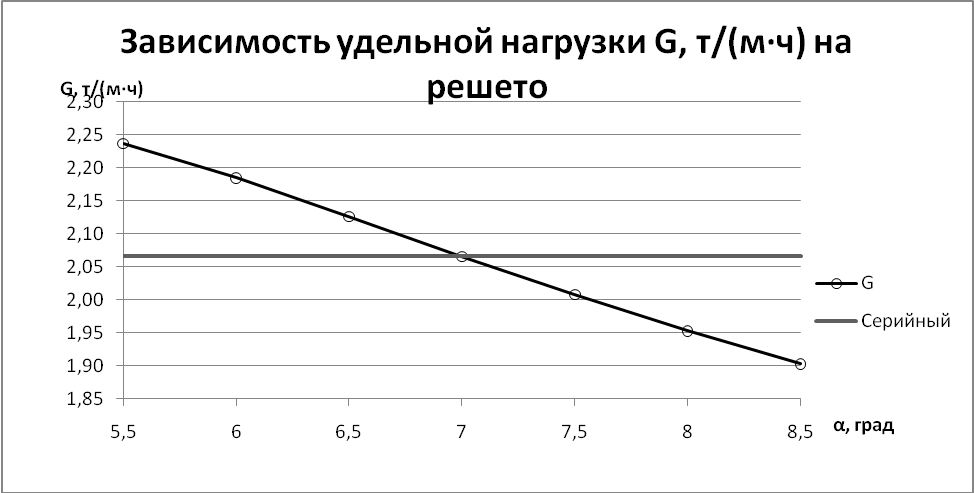

Рис. 15. зависимость удельной нагрузки G, т/(м∙ч) на решето

Рис. 16. Зависимость производительности Q, т/ч решета
