Комплексы измерительно-вычислительные mic Особенности приборов:
Работа под управлением ОС Windows 98/2000/XP;
Возможность питания постоянным током 24/48 В (питание от аккумуляторной батареи; для питания от сети ~220В используется внешний блок питания);
Построение на базе измерительных модулей формата PXI (открытый стандарт) и МС;
Виброзащищенная подвеска накопителей HDD;
Программное отключение незадействованных измерительных каналов;
Многочасовая запись измерительных данных;
Подключение стандартной компьютерной периферии (монитор, CD-RW, принтер и т. д.).

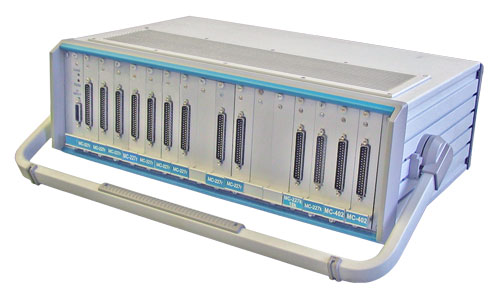

M IC-026 Назначение Универсальные мобильные многоканальные комплексы для регистрации и анализа измерительных данных. Работа как с «динамическими» (вибрация, акустика), так и со «статическими» (температура, давление, тензометрирование) параметрами.
Особенности Работает под управлением ПО Recorder. Состав измерительных модулей определяется номенклатурой электрических параметров, приходящих от датчиков и преобразователей.
В приборном корпусе установлены:
крейт-контроллер (управляет работой измерительных модулей, осуществляет связь с ПЭВМ);
объединительная (кросс) плата и шасси для установки измерительных модулей МС;
блок питания;
принудительная вентиляция.
Управление крейтом осуществляется от внешней ПЭВМ типа IBM PC. Связь с ПЭВМ осуществляется либо по интерфейсу IEEE 1284 (порт LPT в режиме EPP 1.9), используется крейт-контроллер EPP MC-011 и кабель связи IEEE 1284 (максимальная длина 1,5 м), либо по интерфейсу Е1 (используется крейт-контроллер Е1 МС-017, плата сопряжения с ПЭВМ М20100 и кабель связи, максимальная длина до 2 км).
Пропускная способность (максимальная частота опроса по всем задействованным каналам) крейт-контроллера ЕРР составляет 200 КГц.
Пропускная способность крейт-контроллера Е1 составляет 50 КГц.
Применение интерфейса Е1 позволяет расположить рабочее место оператора (исследователя) на значительном (безопасном) расстоянии от объекта измерений.

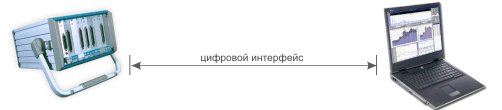

MIC-026 и ПЭВМ
Технические характеристики
Параметр |
Значение |
Число измерительных модулей МС |
до 7 |
Масса, кг |
5 |
Габариты (Ш×Г×В), мм |
257×155×316 |
M IC-036 Назначение Универсальные мобильные многоканальные комплексы для регистрации и анализа измерительных данных. Работа как с «динамическими» (вибрация, акустика), так и со «статическими» (температура, давление, тензометрирование) параметрами.
Особенности Работает под управлением ПО Recorder. Состав измерительных модулей определяется номенклатурой электрических параметров, приходящих от датчиков и преобразователей.
В приборном корпусе установлены:
крейт-контроллер (управляет работой измерительных модулей, осуществляет связь с ПЭВМ);
объединительная (кросс) плата и шасси для установки измерительных модулей МС;
блок питания;
принудительная вентиляция.
Управление крейтом осуществляется от внешней ПЭВМ типа IBM PC. Связь с ПЭВМ осуществляется либо по интерфейсу IEEE 1284 (порт LPT в режиме EPP 1.9), используется крейт-контроллер EPP MC-011 и кабель связи IEEE 1284 (максимальная длина 1,5 м), либо по интерфейсу Е1 (используется крейт-контроллер Е1 МС-017, плата сопряжения с ПЭВМ М20100 и кабель связи, максимальная длина до 2 км).
Пропускная способность (максимальная частота опроса по всем задействованным каналам) крейт-контроллера ЕРР составляет 200 КГц.
Пропускная способность крейт-контроллера Е1 составляет 50 КГц.
Применение интерфейса Е1 позволяет расположить рабочее место оператора (исследователя) на значительном (безопасном) расстоянии от объекта измерений.
