Рисование ионической капители

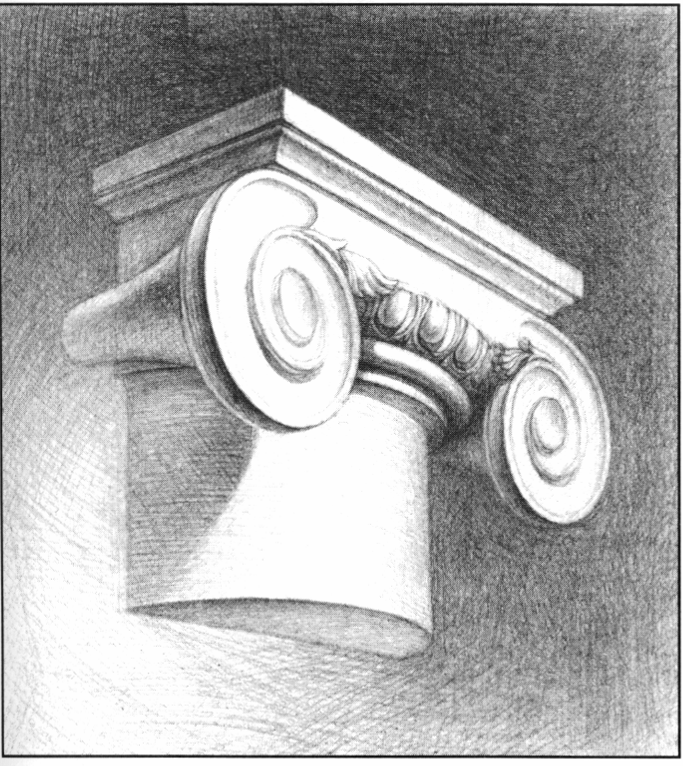

Более сложная по форме ионическая капитель отличается от дорической насыщенностью поверхности дополнительными декоративными элементами — иониками и волютами. Это собственно и осложняет задачу изображения подобного рода декорированных капителей, так как декоративные элементы отвлекают внимание и мешают увидеть ее основную конструктивную сущность, которая ничем не отличается от дорической. Она состоит из трех основных элементов — ствола колонны (цилиндра), абаки (утолщенной квадратной плиты) и примыкающего к ней эхина (четвертного вала) (рис.90).

Для правильного изображения ионической капители необходимо понять конструктивные закономерности строения декоративных деталей во взаимосвязи с конструктивной основой самой капители — квадратом абаки с цилиндром колонны. Если мысленно удалить детали, то мы увидим ствол колонны и абаку с примыкающим к ней четвертным валом. Такой прием дает ясное понимание основ конструкции капители. Дополнительные детали уточняются впоследствии. При изображении капители на плоскости листа сначала нужно построить абаку со стволом колонны, а затем пристроить к ним конструкцию волюты. На рис.90 показано построение изображения ее составных элементов с последующим их уточнением.

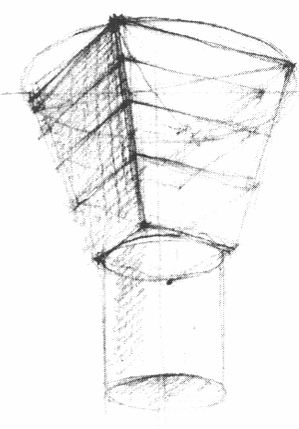

Рис. 90, а. Перспективное построение изображения конструкции ионической капители

Для начала полезно порисовать элементы ионики отдельно. В свое время подобные орнаменты вырезались из сплошной продольной полосы мрамора, профиль которого был приближен к четвертному валу. Ионика напоминает яйцевидную форму (овоид) со срезанным верхом, обрамленную стилизованным листом и разделенную стрелками. В основании орнамента проходит тонкая полоса из бусинок, профиль которых есть валик. Для правильного распределения орнамента на рисунке следует всю видимую часть вала равномерно разметить поперечными осями с учетом перспективы и закругленности формы, причем одни оси проходят по стрелкам, другие — по ионикам. Затем прорисовывают контуры деталей орнамента, уточняя их пропорции с учетом перспективы и приближая рисунок к этапу светотеневой проработки. Вместе с тем, во время прорисовки мелких деталей орнамента могут быть допущены значительные искажения формы профиля четвертного вала, на что следует обратить внимание.

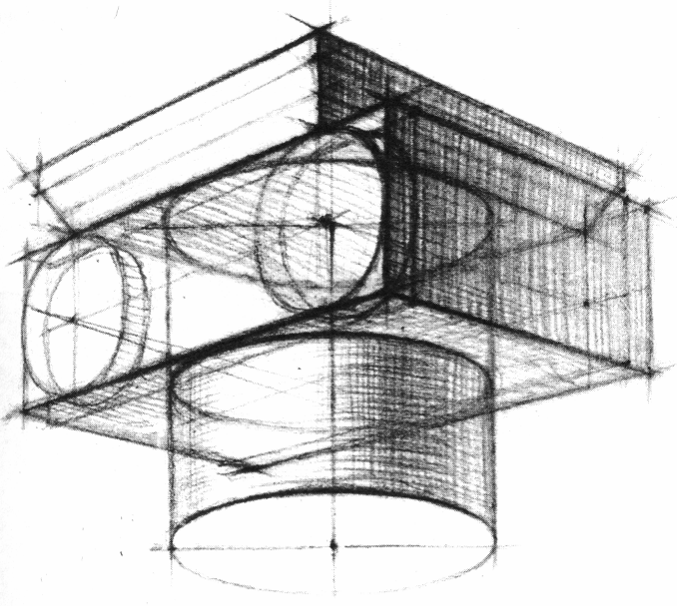

Рис. 90, б. Перспективное построение изображения конструкции ионической капители

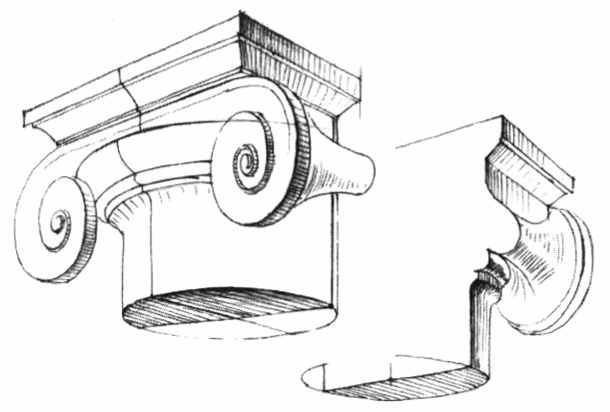

При построении половины ионической капители (так же, как и при изображении половины капители дорического ордера) важно для начала изобразить контуры целой формы, а затем произвести симметричное вертикальное сечение, оставляя нужную половину для дальнейшего ведения работы,! а вспомогательную — для последующего уточнения основной.

Построение изображения конструктивных элементов волюты и составных ее частей показаны на рисунках 90,91.

Приступая к рисованию архитектурных деталей с натуры, необходимо вести работу в такой последовательности:

1. Конструктивный анализ формы и ее отдельных элементов во взаимосвязи.

2. Выбор точки зрения с учетом линии горизонта и размещения изображения на листе.

3. Построение конструкции предмета с учетом пропорции, перспективы и характера.

4. Выявление объемной формы предмета с помощью светотени.

5. Подведение итогов и обобщение рисунка.
