1.6 Устройство металлографического микроскопа мму-3
Микроскоп металлографический упрощенный ММУ-3 состоит из оптической, осветительной и механической систем (рисунок 1.2).
Рабочие параметры любого микроскопа определяются его оптической системой. Основные элементы оптической системы – объектив и окуляр (рисунок 1.2).

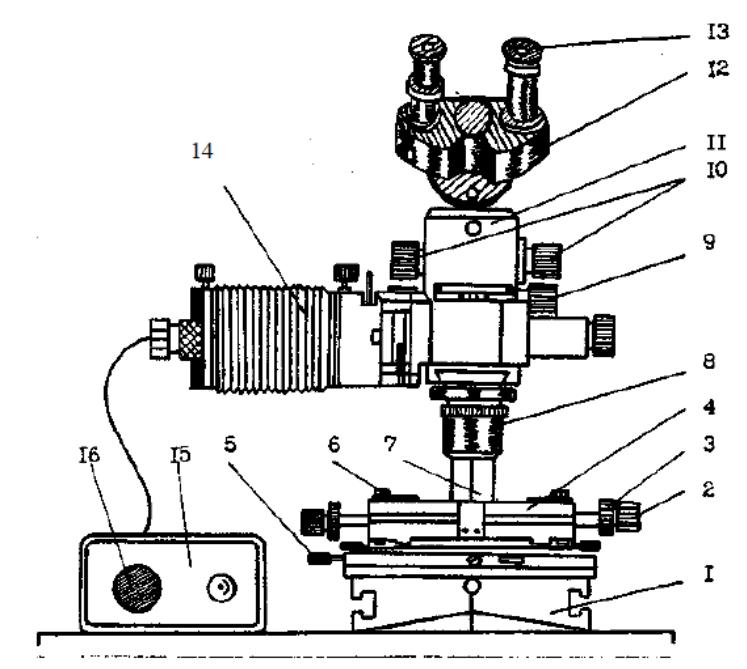

1 - основание; 2 - рукоятка продольного перемещения столика; 3 - рукоятка поперечного перемещения столика; 4 - столик; 5 - винт; 6 - пружинные клеммы; 7 - колонка: 8 - объектив; 9 - рукоятка грубой наводки; 10 - рукоятка точной наводки; 11 - тубус; 12 - бинокулярная насадка; 13 - окуляры; 14 –осветитель; 15 - блок питания; 16 - рукоятка регулирования накала лампы.
Рисунок 1.2 - Металлографический микроскоп ММУ-3
Объектив 8 представляет собой систему линз, установленных в общей оправе и обращенных к рассматриваемому объекту. Основное назначение объектива - создание действительного увеличенного изображения в плоскости объекта окуляра. Оптические характеристики объектива (фокусное расстояние F и числовая апертура) обозначены на его оправе.
Окуляр 13 представляет собой систему линз, установленных в одной оправе и обращённых к глазу наблюдателя. Окуляр даёт мнимое изображение, увеличивая изображение, полученное объективом. Значение собственного увеличения (кратность) окуляра нанесено на его оправе.
Осветительная система состоит из осветителя, линз, светофильтров и диафрагм. Питание лампы осуществляется через блок питания. Рукоятка 16 служит для регулировки накала лампы.
Механическая система у микроскопа имеет штатив, тубус 11 и предметный столик. Микрошлиф устанавливается на предметный столик 4, который перемещается в двух взаимно-перпендикулярных плоскостях с помощью винтов 2 и 3 (рисунок 1.2).
Это позволяет перемещать шлиф на нужное расстояние и просматривать микроструктуры в различных участках без изменения фокусного расстояния
Для получения чёткого изображения микроструктуры шлифа вращением рукоятки 9 производят приблизительное фокусирование. Вращением рукоятки 10 производят микрометрическую фокусировку. Увеличение микроскопа подбирают путём комбинации объективов и окуляров, перемножая их собственные увеличения или пользуясь таблицей 1.1.

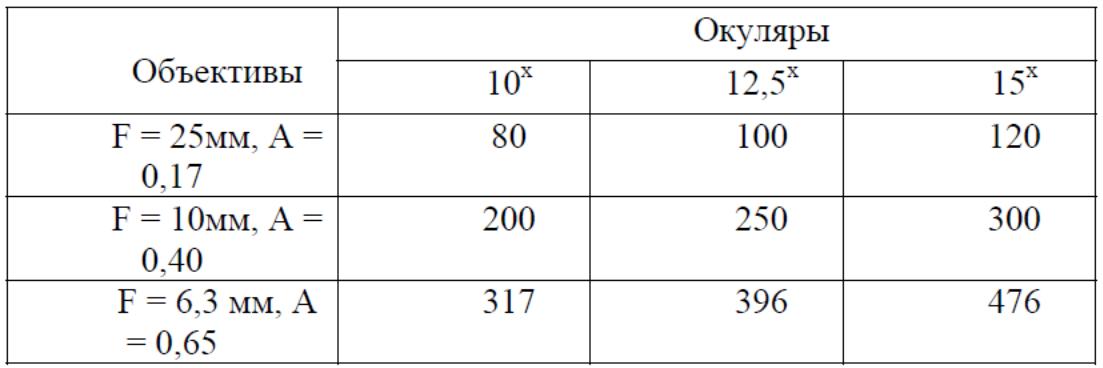

Таблица 1.1 - Увеличения микроскопа ММУ-3.
1.7 Порядок выполнения работы
1.7.1 Ознакомьтесь с руководством.
1.7.2 Определите характер излома полученных образцов, зарисуйте и опишите виды изломов.
1.7.3 Изучите устройство микроскопа ММУ-3, пользуясь настоящим руководством. При изучении микроскопа необходимо найти объектив, окуляр, осветитель, научиться пользоваться рукоятками грубой и точной наводки на фокус.
1.7.4 Определите общее увеличение микроскопа. Для этого:
1) выпишите характеристики оптической системы микроскопа (на оправке объектива нанесены фокусное расстояние и апертурное число, на оправке окуляра - кратность его увеличения);
2) по таблице найдите общее увеличение микроскопа (для установленных на микроскопе объективе и окуляра).
1.7.5 Рассмотрите микрошлифы в микроскоп до травления и зарисуйте обнаруженные неметаллические включения, а для чугуна – графит.
1.7.6 Зарисуйте микроструктуру стали и чугуна, выявленную травлением, и дайте пояснения к ней.
