1.Общие свединия
Генератор импульсов Г5-54 предназначен для исследования, отладки и настройки радиотехнических устройств. Генератор вырабатывает прямоугольные видеоимпульсы переключаемой полярности, регулируемой частоты следования, и временного сдвига в диапазоне длительности от 0,5 до 1000 мкс. Реализован режим внешней и внутренней синхронизации.
Рис. 6. генератора импульсов Г5-54
2. Органы управления
Обозначение |
Назначение |
Начальное положение |
«сеть» |
Включение питания прибора |
Выключено |
«Запуск» « » |
Запуск внешним отрицательным импульсом |
Отжать |
«Запуск» « » |
Запуск внешним положительным импульсом или синусоидальным сигналом |
Отжать |
«Запуск» « » |
Однократный запуск |
Отжать |
«Запуск» « » |
Работа в режиме внутренней синхронизации |
Нажать |
«частота повторения» |
Установка частоты следования импульсов. |
Произвольное |
«временной сдвиг» |
Установка задержки импульса относительно запускающего |
Произвольное |
«длительность» |
Установка длительности импульса |
Произвольное |
«АМПЛ.» «х0,03», «х0,1», «х0,3», «х1» |
Регулятор амплитуды импульсов |
Произвольное |
(→ «1:1», «1:10», «1:100» |
Выходы генератора |
Использовать 1:10 |
« , » |
Изменение полярности импульсов |
|
Генератор сигналов Г3-112
1. Общие Сведения
Генератор сигналов Г3-112 предназначен для формирования непрерывных сигналов синусоидальной или прямоугольной формы различной частоты и амплитуды. Диапазон регулировки частоты от 10 кГц до 10 МГц.

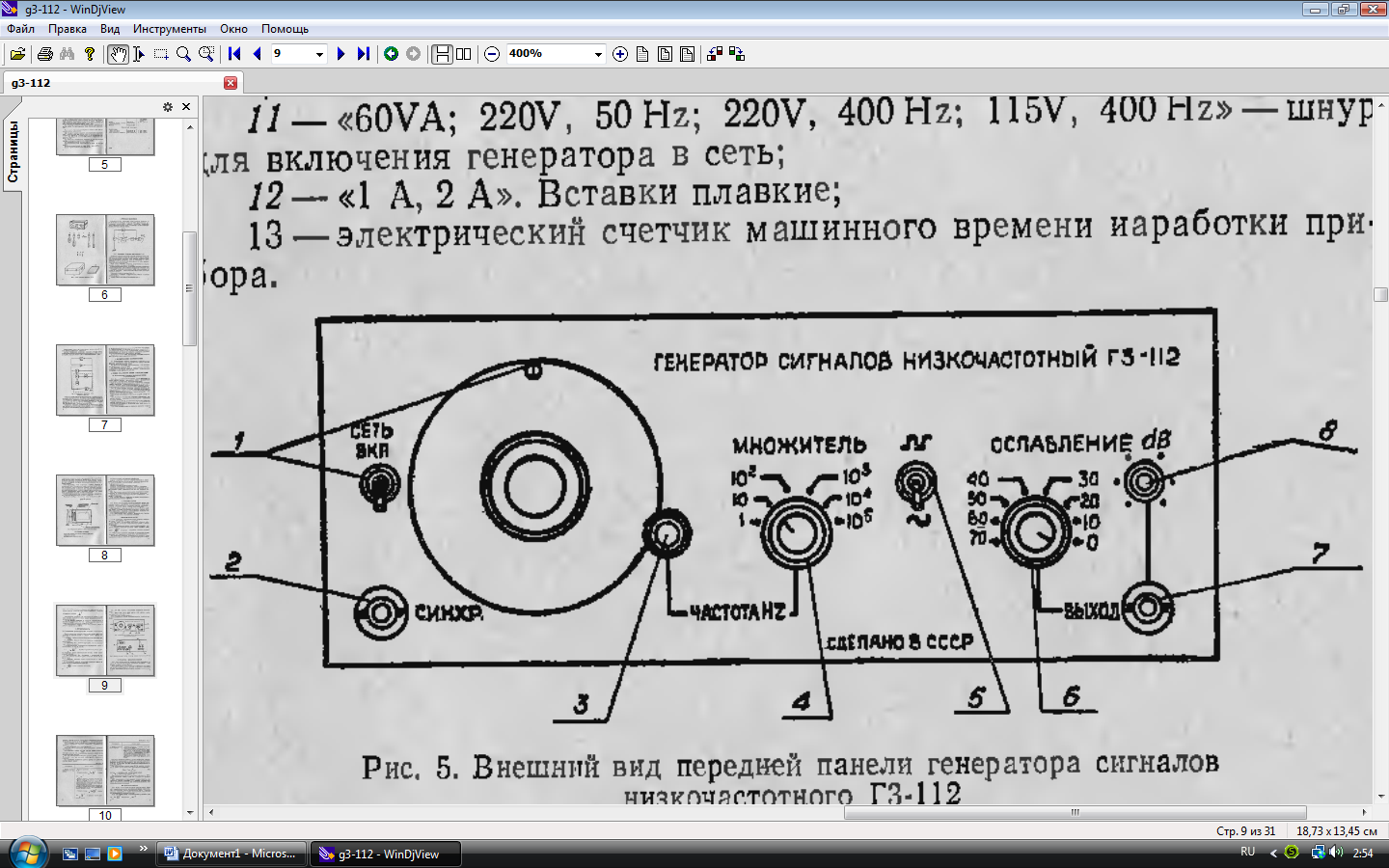

Рис. 7. Генератор сигналов Г3-112.
2. Органы управления
Обозначение |
Назначение |
Начальное положение |
«сеть вкл.» (1) |
Включение питания прибора |
Выключено |
«синхр.» (2) |
Входной разъем для подачи синхроимпульсов |
Не используется |
(3) |
Плавный регулятор частоты сигналов |
Произвольное |
(4) |
множитель частоты сигналов |
|
(5) |
Выбор формы сигналов |
Синусоидальный |
«ослабление» (6) |
Умножитель амплитуды сигналов |
|
(8) |
Плавный регулятор амплитуды |
|
«выход» (7) |
Выход генератора |
|
генератор высокочастотный Г4-93
1. Общие сведения
Высокочастотный генератор Г4-93 предназначен для формирования непрерывных синусоидальных сигналов
Рис 8. генератор Г4-93
2.Органы управления Г4-93
Обозначение |
Назначение |
Начальное положение |
«сеть» (1) |
Включение питания прибора |
Выключено |
«диапазон» (2) |
Выбор диапазона регулировки частоты |
|
«частота» (3) |
Плавный регулятор частоты сигналов |
|
«-dB» (4) |
Умножитель амплитуды сигналов |
|
«IV» (5) |
Регулятор амплитуды |
|
(6) |
Экран частот |
|
«выход» (7) |
Выход генератора |
|
