2 . Виды и способы капитального ремонта магистрального трубопровода

На магистральных трубопроводах, проложенных по территории городов, населенных пунктов, ПС и нефтебаз, выполняются следующие виды капитального ремонта:

– с заменой труб;

– с заменой изоляционного покрытия с восстановлением или без восстановления стенки трубы;

– с заменой труб на участках МТ, проложенных внутри защитного кожуха или футляра.

Ремонт с заменой труб производится следующими способами:

– путем укладки в совмещенную траншею вновь прокладываемого участка трубопровода рядом с заменяемым с последующим демонтажем последнего (ввиду значительной опасности выполнения работ этот способ может применяться в виде исключения);

– путем укладки в отдельную траншею, в пределах существующего технического коридора коммуникаций, вновь прокладываемого участка трубопровода с последующим демонтажем заменяемого;

– путем демонтажа заменяемого трубопровода и укладки вновь прокладываемого трубопровода в прежнее проектное положение.

Капитальный ремонт с заменой изоляционного покрытия производится:

– с подъемом трубопровода в траншее;

– с подъемом и укладкой трубопровода на лежки в траншее.

Капитальный ремонт участков МТ, проложенных внутри защитного кожуха или футляра, выполняется следующими способами:

– с заменой дефектного участка трубопровода перехода на новый внутри

эксплуатируемого защитного кожуха (футляра);

– с полной заменой перехода (дефектного трубопровода и кожуха (футляра) в старой траншее);

– путем строительства нового перехода параллельно действующему (при невозможности замены дефектного участка).

Выбор вида и способа капитального ремонта зависит от диаметра МТ, технического состояния, конкретных условий его пролегания и других требований, предъявляемых к обеспечению безопасности и сохранности, а также технических условий сторонних и других организаций.

2.1 Укладка в совмещенную траншею вновь прокладываемого трубопровода рядом с заменяемым с последующим демонтажем последнего (рис. 2.1).

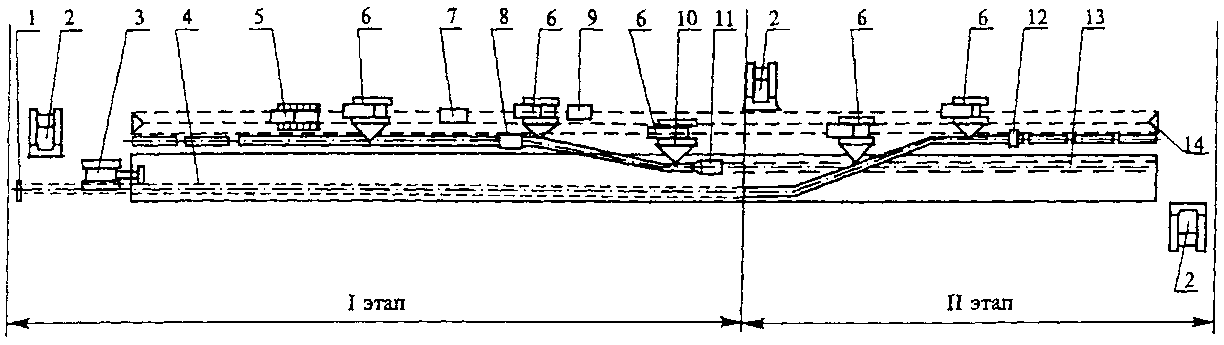

Рис. 2.1. Технологическая схема капитального ремонта трубопроводов

с заменой труб путем укладки в совмещенную траншею:

1 – прибор для уточнения положения трубопровода; 2 – бульдозер; 3 – экскаватор;

4 – заменяемый участок трубопровода; 5 – сварочная установка; 6 – трубоукладчик;

7 – очистная машина; 9 – передвижная электростанция; 10 – троллейная подвеска;

11 – изоляционная машина; 12 – труборез; 13 – вновь прокладываемый участок трубопровода; 14 – отвал минерального грунта

Укладка выполняется в два этапа. Первый этап включает следующие операции:

– уточнение положения МТ;

– снятие плодородного слоя почвы, перемещение его во временный отвал;

– разработка совмещенной траншеи с размещением отвалов грунта с одной или двух сторон траншеи;

– демонтаж балластных грузов;

– демонтаж контрольно–измерительного пункта (КИП) с отключением средств ЭХЗ;

– планировка отвала грунта со стороны движения РСК;

– сварка одиночных труб в секции;

– раскладка секций труб или отдельных труб на бровке траншеи;

– сварка отдельных труб или секций труб в нитку с контролем качества монтажных сварных швов;

– очистка, нанесение и контроль качества изоляционного покрытия;

– укладка трубопровода в траншею;

– установка балластных грузов;

– частичная засыпка трубопровода грунтом;

– установка КИП с подключением к трубопроводу средств ЭХЗ;

– промывка и очистка внутренней полости трубопровода от посторонних предметов;

– испытание на прочность и герметичность;

– контроль состояния изоляции катодной поляризацией;

– отключение заменяемого и подключение (врезка) нового участка к действующему МТ.

На втором этапе выполняются следующие операции:

– опорожнение, промывка заменяемого трубопровода;

– подъем, очистка от старого изоляционного покрытия и укладка трубопровода на бровку траншеи;

– засыпка траншеи минеральным грунтом;

– резка трубопровода на части;

– транспортирование труб к месту складирования;

– техническая и биологическая рекультивация плодородного слоя почвы.
